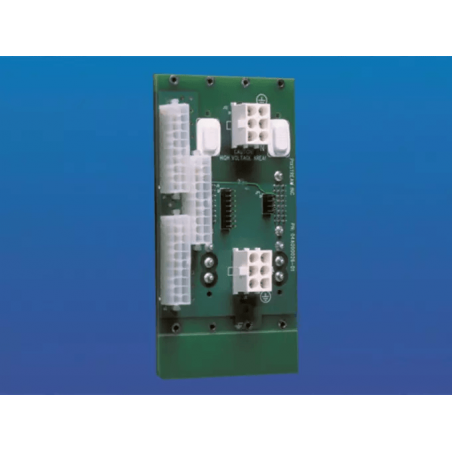

9904131 Plaque électrique 3U, 24 HP

• Conseil 3U / 3,5 U, 8 HP, 16 HP, 24 HP
• À utiliser conjointement avec Heitec CPCI Back Planes
• Hébergement de 1/2/3 alimentation allant jusqu'à 250 W chacun
• La connexion AC / CC est faite via deux connecteurs 2 x 3 pôles
• Les tensions sortantes pour fournir un ou plusieurs backplanes CPCI sont disponibles sur des connecteurs compatibles ATX
• Conforme à Picmg 2.0, picmg 2.11

Spécifications techniques:
Hébergement de 1/2/3 d'alimentation CPCI allant jusqu'à 250 W.La deuxième unité d'alimentation peut être utilisée pour la redondance (avec distribution d'alimentation) ou, via une connexion parallèle, pour augmenter le courant.
:

• Entrée alternative via 2 x mate-n-verroue ampo-nette (AMP # 350732-1), connecteur J12
• Connecté via la goupille 45, 46, 47, type posititronique
• La charge de courant maximale par code PIN est de 25 A, un contre-connecteur correspondant pour le harnais de câble AMP # 350715
• Entrée CC via 2 x mate-n-verroue AMP à 3 pôles (AMP # 350732-1), connecteur J5 connecté via la goupille 46, 47, Type Positronic
• La charge de courant maximale par code PIN est de 25 A, un contre-connecteur correspondant pour le harnais de câble AMP # 350715

Tension de sortie:

• Trois connecteurs compatibles ATX à 20 pôles pour harnais de câble ATX (connexion de la carte d'alimentation au fond de panier CPCI)

Matériel: Époxy en fibre de verre à la CEI 60 249 (FR4) L'offre comprend: Conseil, entièrement peuplé.
