Panneaux de puissance 3 U / 3.5 U

Panneaux de puissance 3 U / 3.5 U

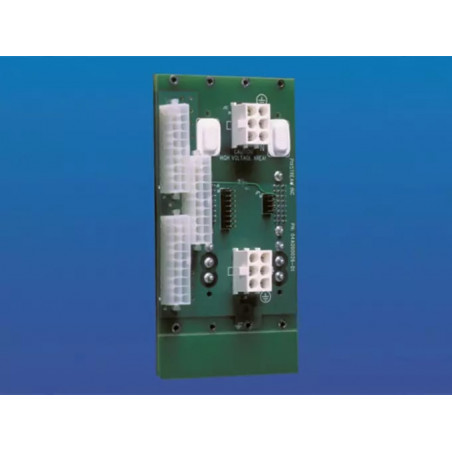

Description des plaques de puissance 3 U / 3.5 U

• Tuile 3U / 3,5U, 8hp, 16 hp, 24hp
• Conçu pour une utilisation en conjonction avec des panneaux arrière Heitec CPCI
• Opportunité 1/2/3 des alimentations à 250W chacune
• La connexion AC / CC est effectuée via 2 x connecteurs de terrain
• Les tensions de sortie dérivées afin de fournir un ou plusieurs panneaux arrière CPCI sont disponibles avec des connecteurs ATX
• Conformité avec picmg 2.0, picmg 2.11

Caractéristiques techniques des plaques de puissance 3 U / 3.5 U

Possibilité de gérer les 1/2/3 des fournitures de puissance CPCI à 250W chacune. La deuxième source d'alimentation peut être utilisée comme redondante (division de puissance) ou, combinant parallèlement pour augmenter le courant.
Tensitions d'entrée:

• Entrée AC pour 2 x mate-nlock (AMP # 350732-1), connecteur J12
• Connexion via la goupille 45, 46, 47, type postronique
• La broche CO de charge maximale est 25A, connecteur correspondant au faisceau de câbles, AMP # 350715
• Entrée CC pour 2 x mate-nlock (AMP # 350732-1), connecteur J5 connecté via la goupille 46, 47, type postronique
• La broche CO de charge maximale est 25A, connecteur correspondant au faisceau de câbles, AMP # 350715
• Trois connecteurs compatibles ATX de 20 champs pour harnais de câble ATX (connexion de la tuile d'alimentation sur le panneau arrière CPCI)

Matériau du panneau d'alimentation 3 U / 3.5 U

• Plastique époxy en fibre de verre
Conforme à la CEI 60 249 (type FR4)
