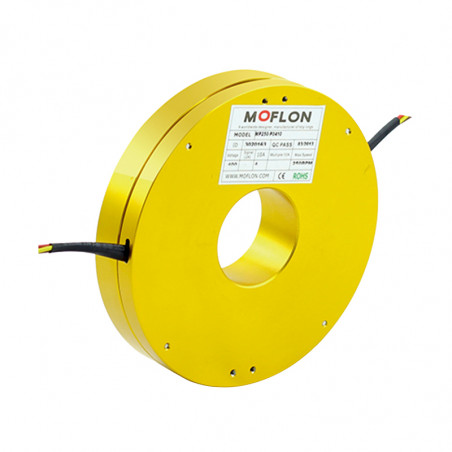

Connecteur pivotant plat "Pancake"
  • Connecteur pivotant plat "Pancake"

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Moflon

Connecteur pivotant plat "Pancake"

Płaskie złącze obrotowe „Pancake” serii MP

  • Płaskie złącze obrotowe zostało zaprojektowane z myślą o ograniczonej wysokości, które nie ma ograniczenia w średnicy zewnętrznej. Ta seria ślizgowych złączy obrotowych wyróżnia się minimalną wysokością i grubością oraz dużą średnicą zewnętrzną. Wyglądem przypomina talerz (płytę) , dlatego też nazywane jest talerzowym złączem obrotowym. Wykorzystując styki wykonane z metali szlachetnych otrzymaliśmy stabilny produkt o małym momencie obrotowym, bezobsługowej konserwacji, niskim poziome hałasu i przedłużonej trwałości.
  • Seria MP100 jest przeznaczona do złącz obrotowych PCB, które są instalowane w bardzo wąskich miejscach.
  • Minimalna grubość złącza wynosi 5,8mm
  • Stabilna praca o dużej wydajności jest spowodowana wykorzystaniem styków wykonanych z metali szlachetnych (srebro lub złoto)








Symbol Średnica wew. otworu
[mm]		 Grubość złącza / L[mm] Ilość styków
MP210 12.7 20 2~24
MP310 12.7 15.8mm~27mm 2~18
MP220 25.4 22 2~24
MP320 25.4 17.1mm~30.7mm 2~18
MP240 40 30 2~24
MP340 40 17.1mm~30.7mm 2~18
MP250 50 30 2~24
MP350 50 17.1mm~30.7mm 2~18
MP270 70 30 2~24
MP370 70 17.5mm~29.5mm 2~18
MP380 80 18.2mm~31mm 2~18

Możemy dostarczyć złącza obrotowe pod konkretną specyfikację klienta.
Wystarczy podać wymagania jakie ma spełniać złącze obrotowe na e-mail: [email protected] a zostanie zaprojektowane i wykonane zgodnie z wymaganiami.
