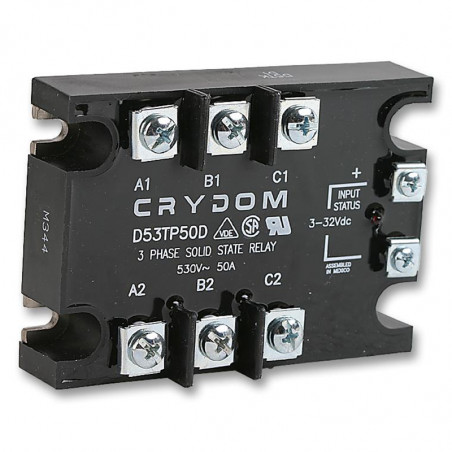

Solid State Relais à courant alternatif triphasé Société CRYDOM
  • Solid State Relais à courant alternatif triphasé Société CRYDOM

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Crydom

Solid State Relais à courant alternatif triphasé Société CRYDOM

Technical data:

Available options:

Insulation voltage 4000 VRMS
Input/output capacity 8 pF
Operation temperature range -30°C - 80°C
Operation frequency range 47-63 Hz
Switching on method at 0 voltage
For A53 i D53... 10-immediate turn on
Marking example: D53TP50D

Symbol Input data Output data l2t
[A2s]		 Terminal/casing thermal resistance[°C/W] Dimensions Characteristic
Control voltage
[V]		 Input current
[mA]		 Load current
ARMS		 Voltage range
VRMS		 Max voltage
Vpeak		 Max current
Apeak
A53TP25D 90 - 280VRMSAC 12 (240VRMS) 0,05 - 25 48 - 530 1200 300 260 1,02 drw. 1 drw. 2
A53TP50D 90 - 280VRMSAC 12 (240VRMS) 0,05 - 50 48 - 530 1200 500 1620 0,63 drw. 1 drw. 2
D53TP25D 3 - 32VDC 15 (5VDC) 0,05 - 25 48 - 530 1200 300 260 1,02 drw. 1 drw. 2
D53TP50D 3 - 32VDC 15 (5VDC) 0,05 - 50 48 - 530 1200 500 1620 0,63 drw. 1 drw. 2
PSD12A129028 90 - 280VRMSAC 8-80 0,05-90 48 - 530 1200 1150 5000 0,6 drw. 1 drw. 4
PSD12D129000 4 - 32VDC 8-80 0,25-90 100-480 800-1600 1150 5000 0,56 drw. 1 drw. 4
PSD12D122500 4 - 32VDC 8-80 0,25-25 100 - 480 800-1600 400 600 1,38 drw. 1 drw. 4
PSD12D127500 4 - 32VDC 8-80 0,25-75 100 - 480 800-1600 1150 5000 0,6 drw. 1 drw. 4

Drawing 1
 Drawing 2
 Drawing 3
