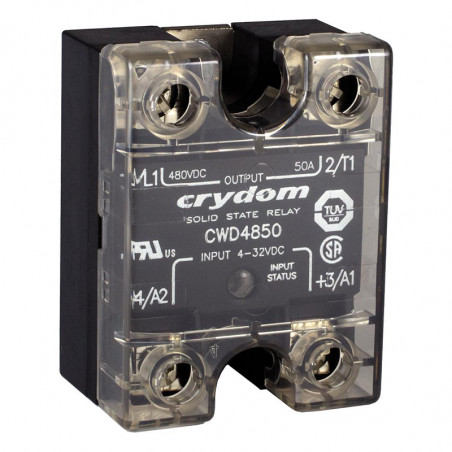

Les photos sont à titre informatif uniquement. Voir les spécifications du produit
please use latin characters
Tension d'isolation | 4000 VRMS |
---|---|
Capacité entrée/sortie | 8 pF |
Plage de température de fonctionnement | de -30°C à 80°C |
Plage de fréquence de fonctionnement | 47-63 Hz |
Mode de commutation | à zéro de tension |
Options disponibles | 10-commutation immédiate E - tension de commande 18-36VAC P - protection interne contre les surtensions (non recommandé pour les charges capacitives) S - « SNUBBER » interne" H - film améliorant la dissipation thermique |
Symbole | Symbole | Données d'entrée | Données de sortie | Diagramme | ||||||
---|---|---|---|---|---|---|---|---|---|---|
Série CWA | Série CWD | |||||||||
Tension de commande VRMS AC | Courant d'entrée [mA] | Tension de commande VDC | Courant d'entrée [mA] | Courant de charge ARMS | Plage de tension VRMS | Tension max. Vpeak | I2t [A2s] | |||
CWA2410 | CWD2410 | 90 - 280 | 6 (120VRMS) | 3-32 | 10(12VDC) | 0,15-10 | 24 - 280 | 600 | 660 | 1 |
CWA2425 | CWD2425 | 0,15 -25 | 24 - 280 | 600 | 1500 | 2 | ||||
CWA2450 | CWD2450 | 0,15-50 | 24 - 280 | 600 | 300 | 3 | ||||
CWA2490 | CWD2490 | 0,15 -90 | 24 - 280 | 600 | 7560 | 4 | ||||
CWA24125 | CWD24125 | 0,15- 125 | 24 - 280 | 600 | 16600 | 5 | ||||
CWA4810 | CWD4810 | 90 - 280 | 6 (120VRMS) | 3 -32 | 10(12VDC) | 0,15-10 | 48 - 660 | 1200 | 660 | 1 |
CWA4825 | CWD4825 | 0,15-25 | 48 - 660 | 1200 | 1500 | 2 | ||||
CWA4850 | CWD4850 | 0,15-50 | 48 - 660 | 1200 | 300 | 3 | ||||
CWA4890 | CWD4890 | 0,15 -90 | 48 - 660 | 1200 | 7560 | 4 | ||||
CWA48125 | CWD48125 | 0,15 - 125 | 48 - 660 | 1200 | 16600 | 5 |
![]() | Rysunek 1![]() | Rysunek 2![]() |
Rysunek 3![]() | Rysunek 4![]() | Rysunek 5![]() |
