Fabricant: ERI

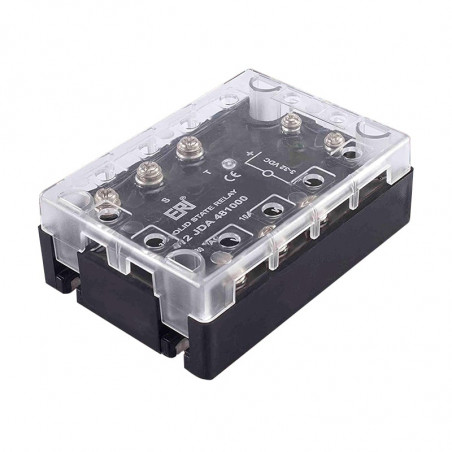

Relais 1 phase et triphasé avec une sortie triagic

One and three phase relays with Triac output

Specifications:
Opto Isolation 2500VAC
Zero Voltage Turn On/Random Turn On
Housing IP20
Built-In Snubbe
Operating frequency: 47-63Hz
Operating temperature range: -30 do 80C
Przekaźniki 1-fazowe z wyjściem triakowym


Relay 1 - phase

Symbol Input Output Is2t
[As2s]
Resistance Thermal connector / enclosure
[C/W]
Control voltage Input current Load current AsRMS Voltage range
VRMS
Voltage max
VPEAK
Current max
APEAK

001JDA332500

3-32VDC 1-20mA 25 24-330 600 250 300 1.5

001JDA334000

3-32VDC 1-20mA 40 24-330 600 300 400 1.2

001JDA484000

3-32VDC 1-25mA 40 48-480 800 300 400 1.2

001JAA484028

90-280VAC 9-18mA 40 48-480 800 300 400 1.2


Internal diagram Mechanical Dimensions [mm] Characteristic
Przekaźniki 1-fazowe z wyjściem triakowym schemat wewnętrzny Przekaźniki 1-fazowe z wyjściem triakowym wymiary Przekaźniki 1-fazowe z wyjściem triakowym charakterystka

Relay 3 - phase

Przekaźniki 3-fazowe z wyjściem triakowym

Symbol Input Output I2t
[A2s]
Resistance Thermal connector / enclosure
[C/W]
Control voltage Input current Load current ARMS Voltage range
VRMS
Voltage max
VPEAK
Current max
APEAK

012JDA484000

3-32VDC 80mA 40 50-480 800-1200 350 610 1

012JAA484028

90-280VAC 8-80mA 40 50-480 800-1200 350 610 1

Internal diagram Mechanical Dimensions [mm] Characteristic
Przekaźniki 1-fazowe z wyjściem triakowym schemat
Przekaźniki 1-fazowe z wyjściem triakowym wymiary
Przekaźniki 1-fazowe z wyjściem triakowym charakterystyka
