Solid State Relais AC pour imprimer le boîtier SIP
  • Solid State Relais AC pour imprimer le boîtier SIP

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Crydom

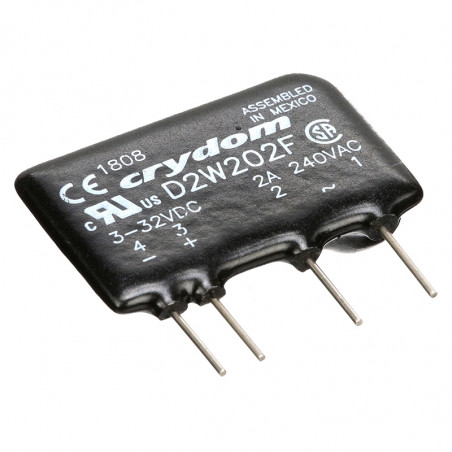

Relais à semi-conducteurs AC à souder en boîtier SIP

Données techniques

Tension d'isolation4000 VRMS
Capacité entrée/sortieCX 241 : 8 pF
autres : 10pF
Plage de température de fonctionnementde -30°C à 80°C
Plage de fréquence de fonctionnement47 - 63 Hz
Mode de commutationà zéro de tension
Options disponibles pour les relais de la série CX, CXER - commutation immédiate
M - plage de température de fonctionnement -40°C- +80°C (boîtier dessin 3)
Exemple de désignationCXE240D5 R
M CX240D5


TypeDonnées d'entréeDonnées de sortieI2t
[A2s]		DimensionsCaractéristiques
Tension de commande
[V]		Courant d'entrée typique
[mA]		Courant de charge ARMSPlage de tension
VRMS		Tension
max Vpeak		Courant
max
A peak
D2W202F3 - 32DC3 (5V)DC0,06 - 224 - 28060028260fig.1fig.4
D2W203F3 - 32DC3 (5V)DC0,06 - 324 - 28060070260fig.1fig.4
D2W203F-113 - 32DC3 (5V)DC0,06 - 3,524 - 28060080260rys.1rys.4
CX2414 - 10DC15 (5V)DC0,01 - 1,524 - 28060040260rys.2rys.5
CX240D53 - 15DC15 (5V)DC0,06 - 512 - 280600250260rys.2rys.6
CXE240D515 - 32DC15 (24V)DC0,06 - 512 - 280600250260rys.2rys.6
CX240A590-140RMS10 (140V)RMS0,06 - 512 - 280600250260rys.2rys.6
CXE240A518 - 36RMS5(24V)RMS0,06 - 512 - 280600250260rys.2rys.6
CX380D53 - 15DC15 (5V)DC0,06 - 548 - 5301200250260rys.2rys.6
CXE380D515 - 32DC15 (24V)DC0,06 - 548 - 5301200250260rys.2rys.6
CX480D53 - 15DC15 (5V)DC0,06 - 548 - 5301200250260rys.2rys.6
CXE480D515 - 32DC15 (24V)DC0,06 - 548 - 5301200250260rys.2rys.6


Figure 1
Figure 2
Figure 3
Figure 4
Figure 5
Figure 6
