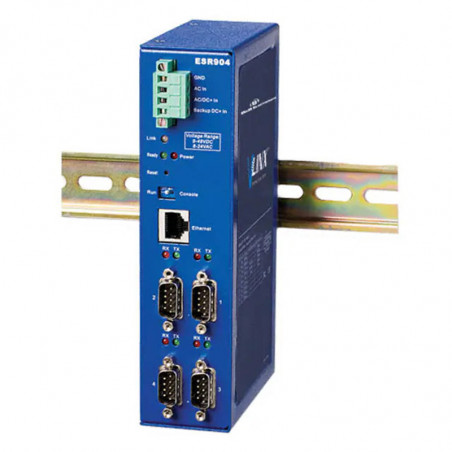

Serifs série multi-pistes RS232 / RS422 / R485-Rail Ethernet DIN-ESR901 / ESR902 / ESR904

W przemysłowych i komercyjnych systemach pomiaru i sterowania często znajdują się urządzenia autonomiczne z niewykorzystanymi portami szeregowymi. Serwery połączeń szeregowych typu ESR firmy B[&]B Electronics umożliwiają podłączenie tych portów do istniejącej sieci LAN lub WAN, co daje dostęp do większej ilości informacji oraz możliwość konfigurowania i zarządzania tymi urządzeniami oraz ich naprawy z dyspozytorni, biura lub z dowolnego miejsca za pośrednictwem sieci WAN. To zaś pozwala oszczędzać czas, wyeliminować koszt i trudności wynikające z konieczności dostarczenia laptopa diagnostycznego w odległe, zimne, brudne i trudnodostępne miejsca instalacji urządzeń. Serwery połączeń szeregowych ESR zostały zbudowane do pracy w środowisku przemysłowym. Wyposażono je w wąską obudowę montowaną na szynie DIN, posiadającą certyfikat ochronności IP30. Pracują przy zasilaniu prądem zmiennym lub stałym. Wyposażone są w listwy zaciskowe końcówek zasilania. Obsługują nawet zasilanie awaryjne prądem stałym.
Urządzenie szeregowe łączy się z portem szeregowym ESR, który z kolei łączy się z LAN. Komputer podłączony do sieci “widzi” urządzenie przez sieć jako wirtualne połączenie szeregowe. Serwery połączeń szeregowych ESR obsługują protokoły TCP lub UDP i umożliwiają transmisję i odbiór danych z wielu adresów IP. Istnieją cztery metody konfigurowania serwerów połączeń szeregowych ESR: za pomocą oprogramowania zarządzającego Vlinx Management Software, serwera sieciowego, poprzez połączenie Telnet lub bezpośrednie połączenie konsolowe RS-232 za pomocą programu terminalowego. Informacje do zamówienia

• Szczegółowy podręcznik obsługi dostarczany jest na płycie CD dołączonej do produktu.
• Oprogramowanie administracyjne Vlinx TM Manager Software umożliwia łatwy dostęp do serwera połączeń szeregowych w celu skonfigurowania serwera i jego portów, aktualizacji oprogramowania układowego serwera oraz monitorowania statusu i działania portów. Po uruchomieniu, program Vlinx Manager wyszukuje i wyświetla wszystkie serwery połączeń szeregowych dostępne w sieci. Funkcja monitorowania portów [Monitor Port] umożliwia wykorzystanie dowolnego komputera PC w sieci LAN/WAN do podglądu statusu przesyłu danych oraz aktywnego rozwiązywania problemów. Funkcja pokazuje ustanowione połączenie klienta z serwerem oraz adres IP klienta. Pokazuje liczbę przesłanych i odebranych bajtów oraz status linii uzgodnień sprzętowych połączenia.
• Serwery połączeń szeregowych ESR można konfigurować z dowolnej przeglądarki internetowej (np. Internet Explorer) w ramach sieci LAN/WAN. Dzięki temu możliwe jest zdalne zarządzanie oprogramowaniem i urządzeniem szeregowym. Serwer umożliwia także zdalne rozwiązywanie problemów.
• Serwery połączeń szeregowych Vlinx Serial umożliwiają automatyczne podjęcie połączenia TCP w przypadku awarii zasilania lub utraty połączenia ethernetowego po stronie klienta lub serwera. Po ustanowieniu połączenia testowego, serwer wysyła co pięć sekund sygnał do klienta, dopóki łączność nie zostanie ponownie nawiązana. Bez tej funkcji urządzenie, które utraciło połączenie i przestało się komunikować, nie byłoby w stanie ponownie się połączyć z siecią bez interwencji technika. Funkcja połączenia testowego jest dostępna dla wirtualnych portów COM i połączeń TCP, bezpośrednio z danym adresem IP.
