Fabricant: METCASE

Complimet 19

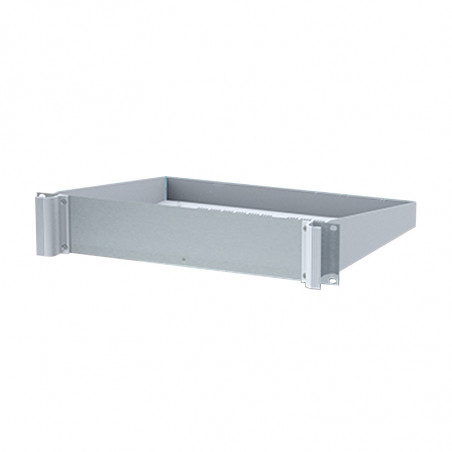

Combinet 19 "- Cassette - Sous-rack 19"
Cassette universelle de 19 "en aluminium anodisé. Le boîtier consiste en deux panneaux latéraux, avant et arrière, supérieur et inférieur. Je passe dans deux versions différentes avec et sans ouvertures de ventilation. Le panneau inférieur a les trous nécessaires à l'assemblage PCB. .

Combimet 19” - uniwersalna kaseta sub rack budwoa
L'ensemble comprend la livraison 1-8:
1) partie supérieure du boîtier **
2) base **
3) panneau avant 19 "
4) panneau arrière
5) poignées
6) vis M4 x 16 mm (4 pcs)
7) vis M3 x 8 mm (12 pcs)
8) vis M3 x 8 mm (6 pcs)
** avec ouvertures de ventilation ou sans trous
Standard
Dimensions et dessins des combèmes 19
Combinet 19 "
Combimet 19” - uniwersalna kaseta sub rack wymiary
Combimet 19” - uniwersalna kaseta sub rack rysunki
Logement sans ouvertures de ventilation
Nombre H h Couleur

M 62 19 135

1U (1He) 265 (10.43 ") 40,2 (1,58 ") 253 (9.96 ") RAL 7035

M 62 19 139

1U (1He) 265 (10.43 ") 40,2 (1,58 ") 253 (9.96 ") RAL 9005

M 62 19 155

1U (1He) 365 (14.37 ") 40,2 (1,58 ") 353 (13.89 ") RAL 7035

M 62 19 159

1U (1He) 365 (14.37 ") 40,2 (1,58 ") 353 (13.89 ") RAL 9005

M 62 19 235

2U (2He)> 265 (10.43 ") 84.6 (3.33 ") 253 (9.96 ") RAL 7035

M 62 19 239

2U (2He) 265 (10.43 ") 84.6 (3.33 ") 253 (9.96 ") RAL 9005

M 62 19 255

2U (2He) 365 (14.37 ") 84.6 (3.33 ") 353 (13.89 ") RAL 7035

M 62 19 259

2U (2He) 365 (14.37 ") 84.6 (3.33 ") 353 (13.89 ") RAL 9005

M 62 19 335

3U (3He) 265 (10.43 ") 129.1 (5.08 ") 253 (9.96 ") RAL 7035

M 62 19 339

3U (3He) 265 (10.43 ") 129.1 (5.08 ") 253 (9.96 ") RAL 9005

M 62 19 355

3U (3He) 365 (14.37 ") 129.1 (5.08 ") 353 (13.89 ") RAL 7035

M 62 19 359

3U (3He) 365 (14.37 ") 129.1 (5.08 ") 353 (13.89 ") RAL 9005

Logement avec trous de ventilation

Nombre H h Couleur

M 62 19 145

1U (1He) 265 (10.43 ") 40,2 (1,58 ") 253 (9.96 ") RAL 7035

M 62 19 149

1U (1He) 265 (10.43 ") 40,2 (1,58 ") 253 (9.96 ") RAL 9005

M 62 19 165

1U (1He) 365 (14.37 ") 40,2 (1,58 ") 353 (13.89 ") RAL 7035

M 62 19 169

1U (1He) 365 (14.37 ") 40,2 (1,58 ") 353 (13.89 ") RAL 9005

M 62 19 245

2U (2He) 265 (10.43 ") 84.6 (3.33 ") 253 (9.96 ") RAL 7035

M 62 19 249

2U (2He) 265 (10.43 ") 84.6 (3.33 ") 253 (9.96 ") RAL 9005

M 62 19 265

2U (2He) 365 (14.37 ") 84.6 (3.33 ") 353 (13.89 ") RAL 7035

M 62 19 269

2U (2He) 365 (14.37 ") 84.6 (3.33 ") 353 (13.89 ") RAL 9005

M 62 19 345

3U (3He) 265 (10.43 ") 129.1 (5.08 ") 253 (9.96 ") RAL 7035

M 62 19 349

3U (3He) 265 (10.43 ") 129.1 (5.08 ") 253 (9.96 ") RAL 9005

M 62 19 365

3U (3He) 365 (14.37 ") 129.1 (5.08 ") 353 (13.89 ") RAL 7035

M 62 19 369

3U (3He) 365 (14.37 ") 129.1 (5.08 ") 353 (13.89 ") RAL 9005
Combimet 19” - uniwersalna kaseta sub rack obudowa z otworem wentylacyjnym Combimet 19” - uniwersalna kaseta sub rack obudowa Combimet 19” - uniwersalna kaseta sub rack otwór wentylacyjny


Plaque de montage avec accessoires
Nombre Article Version (d)

M 62 00 265

1, 2 x9, 3 x18 265 mm

M 62 00 365

1, 2 x9, 3 x18 365 mm
Combimet 19” - uniwersalna kaseta sub rack płyta montażowa

Éléments de montage PCB

Nombre Article
M 56 00 001 1 + 2 x10
Combimet 19” - uniwersalna kaseta sub rack montaż płyta PCB
