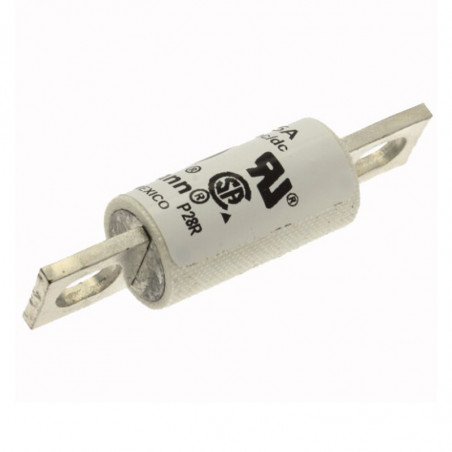

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: EATON Bussmann

Standard américain

Table. FWX 250V AC/DC 35-2500A      breaking capacity 200 kARMS

Type IN
[A]		 I2t
before arc
[A2s]		 I2t
@ 250 V
[A2s]		 Power loss
[W]		 Catalogue number Quantity in package Package weight
[kg]		 Drawing
FWX           250V 35 50 230 4,2 FWX-35A 5 0,63
40 60 310 5,2 FWX-40A 5 0,63
45 80 390 5,7 FWX-45A 5 0,63
50 100 520 6 FWX-50A 5 0,63
60 140 740 8,1 FWX-60A 5 0,63
70 330 1400 7,2 FWX-70A 1 0,14
80 430 1850 8,1 FWX-80A 1 0,14
90 570 2450 9 FWX-90A 1 0,14
100 740 3150 10 FWX-100A 1 0,14
125 1130 4850 12,5 FWX-125A 1 0,14
150 1620 6950 15,7 FWX-150A 1 0,14
175 2170 9300 18,5 FWX-175A 1 0,14
200 2790 12000 22 FWX-200A 1 0,14
225 3210 14700 24 FWX-225A 1 0,23
250 3960 18100 27 FWX-250A 1 0,23
275 4720 21600 31 FWX-275A 1 0,23
300 6000 27300 32 FWX-300A 1 0,23
350 10600 48600 39 FWX-350A 1 0,23
400 14500 66100 44 FWX-400A 1 0,23
450 22100 101000 49 FWX-450A 1 0,23
500 28000 128000 54 FWX-500A 1 0,23
600 41100 188000 62 FWX-600A 1 0,23
700 48800 190000 72 FWX-700A 1 0,41
800 59000 230000 84 FWX-800A 1 0,41
1000 44000 360000 100 FWX-1000AH 1 1,29
1200 92000 750000 103 FWX-1200AH 1 1,29



1500 120000 880000 140 FWX-1500AH 1 1,29
1600 160000 1200000 140 FWX-1600AH 1 1,29
2000 320000 2300000 151 FWX-2000AH 1 1,29
2500 670000 4700000 163 FWX-2500AH 1 1,29



Caution
For 250VDC; Breaking capacity 20kA, for current 35-800A.

Table. Dimensions in inches - 1”=25,4mm

Type Drawing A B C D E F G H J Screw thread depth
FWX-35A-60A 1 3,16 0,81 1,59 2,59 2,25 0,34 0,63 0,13 0,52 -
FWX-70A-200A 1 3,13 1,22 1,59 2,44 2,19 0,34 1 0,19 0,47 -
FWX-225A-600A 1 3,84 1,5 1,59 2,94 2,25 0,41 1 0,25 0,75 -
FWX-700A-800A 1 3,84 2 1,59 3,03 2,28 0,41 1,5 0,25 0,78 -
FWX-1000AH-1200AH 2 2,59 3 1,5 - - - - - - 3/8”-24 x 1/2”
FWX-1500AH-2500AH 3 2,59 3,5 1,5 1,5 - - - - - 3/8”-24 x 1/2”

Table. FWX 500VAC/DC 35-1600 A Breaking capacity 200 kARMS

Type IN
[A]		 I2t
before arc
[A2s]		 I2t
@ 250 V
[A2s]		 Power loss
[W]		 Catalogue number Quantity in package Package weight
[kg]		 Drawing
FWH 500V 35 34 150 8 FWH-35B 5 0,32
40 76 320 7,5 FWH-40B 5 0,32
45 105 450 7,5 FWH-45B 5 0,32
50 135 670 7,5 FWH-50B 5 0,32
60 210 900 9,9 FWH-60B 5 0,32
70 210 900 10,6 FWH-70B 1 0,1
80 305 1400 12,7 FWH-80B 1 0,1
100 475 2000 17 FWH-100B 1 0,1
125 800 3500 25 FWH-125B 1 0,1
150 1100 4600 30 FWH-150B 1 0,1
175 1450 6200 35 FWH-175B 1 0,1
200 1900 8500 40 FWH-200B 1 0,1
225 4600 23300 39 FWH-225A 1 0,26
250 6300 32200 41 FWH-250A 1 0,26
270 7900 40300 46 FWH-275A 1 0,26
300 9800 49800 51 FWH-300A 1 0,26
325 13700 63800 53 FWH-325A 1 0,26
350 14500 72900 58 FWH-350A 1 0,26
400 19200 96700 65 FWH-400A 1 0,26
450 24700 127000 74 FWH-450A 1 0,45
500 29200 149000 84 FWH-500A 1 0,45
600 41300 206000 108 FWH-600A 1 0,45
700 55000 298000 120 FWH-700A 1 0,96
800 76200 409000 129 FWH-800A 1 0,96
1000 92000 450000 145 FWH-1000A 1 2,08
1200 122000 600000 180 FWH-1200A 1 2,08
1400 200000 1000000 210 FWH-1400A 1 5,25
1600 290000 1400000 230 FWH-1600A 1 5,25




Caution
For 500VDC; Breaking capacity 50kA, for current 35-1600A.

Table. Dimensions in inches - 1”=25,4mm

Type Drawing A b C D E F G H J
FWH-35B-60B 1 3,188 0,813 1,593 2,541 2,193 0,344 0,719 0,125 0,518
FWH-70B-100B 1 3,625 0,947 1,736 2,853 2,807 0,352 0,75 0,125 0,375
FWH-125B-200B 1 3,625 1,156 1,836 2,892 2,768 0,344 1 0,188 0,406
FWH-225A-400A 1 4,34 1,5 2,09 3,44 2,75 0,41 1 0,25 0,75
FWH-450A-600A 1 4,34 2 2,09 3,53 2,78 0,41 1,5 0,25 0,78
FWH-700A-800A 1 6,34 2,5 2,09 4,97 3,44 0,53 2 0,38 1,3
FWH-1OOOA-1200A 1 6,969 3 3,219 5,465 4,475 0,625 2,375 0,438 1,12
FWH-1400A-1600A 2 Drawing above

Table. FWP 700VAAC/DC 5-1200 A Breaking capacity 200 kARMS

Type IN
[A]		 I2t
before arc
[A2s]		 I2t
@ 250 V
[A2s]		 Power loss
[W]		 Catalogue number Quantity in package Package weight
[kg]		 Drawing
FWP   700V 5 1/6 10 1/5 FWP-5B 10 1,01
10 3,6 20 4 FWP-10B 10 1,01
15 10 75 5,5 FWP-15B 10 1,01
20 26 180 6 FWP-20B 10 1,01
25 44 340 7 FWP-25B 10 1,01
30 58 450 9 FWP-30B 10 1,01
35 34 160 12 FWP-35B 5 0,55
40 76 320 12 FWP-40B 5 0,55
50 135 600 12 FWP-50B 5 0,55
60 210 950 15,5 FWP-60B 5 0,55
70 305 2000 18 FWP-70B 1 0,11
80 360 2400 21 FWP-80B 1 0,11
90 415 2700 25 FWP-90B 1 0,11
100 540 3500 27 FWP-100B 1 0,11
125 1800 7300 28 FWP-125A 1 0,29
150 2900 11700 32 FWP-150A 1 0,29
175 4200 16700 35 FWP-175A 1 0,29
200 5500 22000 43 FWP-200A 1 0,29
225 7700 31300 45 FWP-225A 1 0,53
250 10500 42500 48 FWP-250A 1 0,53
300 17600 71200 58 FWP-300A 1 0,53
350 23700 95600 65 FWP-350A 1 0,53
400 31000 125000 78 FWP-400A 1 0,53
450 36400 137000 94 FWP-450A 1 1,08
500 45200 170000 107 FWP-500A 1 1,08
600 66700 250000 122 FWP-600A 1 1,08
700 54000 300000 125 FWP-700A 1 0,55
800 78000 450000 140 FWP-800A 1 0,55
900 91500 530000 150 FWP-900A 1 2,97
1000 120000 600000 170 FWP-1000A 1 2,97
1200 195000 1100000 190 FWP-1200A 1 2,97
Caution
For 700VDC Breaking capacity 50kA, for current 5-800A.

Table. Dimensions in inches - 1”=25,4mm

Type Drawing A B C D E F G H J
FWP-5B-30B 1 2,87 0,563 1,855 2,477 2,477 0,25 0,405 0,063 0,25
FWP-35B-60B 1 4,375 0,813 2,75 3,708 3,312 0,344 0,725 0,125 0,542
FWP-70B-100B 1 4,406 0,947 2,594 3,625 3,563 0,344 0,75 0,125 0,375
FWP-125A-200A 1 5,09 1,5 2,84 4,19 3,5 0,41 1 0,25 0,75
FWP-225A-400A 1 5,09 2 2,84 4,28 3,53 0,41 1,5 0,25 0,78
FWP-450A-600A 1 7,09 2,5 2,84 5,72 4,19 0,53 2 0,38 1,3
FWP-700A-800A 1 6,63 2 2,844 5,562 5,062 0,625 1,5 0,25 0,875
FWP-900A-1000A 2 Drawing above
FWP-1200A 3 Drawing above

Table. FWJ 1000VAC 35-2000A 800VDC Breaking capacity 25 kARMS (For 35-200A), 100 kARMS (For 250-2000A)

Type IN
[A]		 I2t
before arc
[A2s]		 I2t
@ 250 V
[A2s]		 Power loss
[W]		 Catalogue number Quantity in package Package weight
[kg]		 Drawing
FWJ        1000V 35 210 2000 7 FWJ-35A 10 1,88
40 300 2500 8 FWJ-40A 10 1,88
50 470 3500 10 FWJ-50A 10 1,88
60 670 5000 11 FWJ-60A 10 1,88
70 1100 6900 12 FWJ-70A 10 1,88
80 1550 9700 13 FWJ-80A 10 1,88
90 1900 12000 14 FWJ-90A 10 1,88
100 2800 17500 15 FWJ-100A 10 1,88
125 4800 35000 16 FWJ-125A 1 1,98
150 6300 45000 25 FWJ-150A 1 1,98
175 7500 65000 30 FWJ-175A 1 1,98
200 11700 80000 32 FWJ-200A 1 1,98
250 16000 112000 50 FWJ-250A 1 2,18
300 23500 164000 56 FWJ-300A 1 2,18
350 33000 231000 62 FWJ-350A 1 2,18
400 47000 330000 67 FWJ-400A 1 2,18
500 39500 329000 95 FWJ-500A 1 2,18
600 61000 520000 105 FWJ-600A 1 2,18
800 87000 500000 182 FWJ-800A 1 2,38
1000 190000 1100000 206 FWJ-1000A 1 2,38
1200 370000 2100000 240 FWJ-1200A 1 2,38
1400 470000 2700000 248 FWJ-1400A 1 2,38
1600 700000 4000000 267 FWJ-1600A 1 2,38
1800 925000 5300000 239 FWJ-1800A 1 2,38
2000 1330000 7600000 244 FWJ-2000A 1 2,38
Caution
For 800VDC Breaking capacity 50kA, for current 35-200A i 450-600A

Table. Dimensions in inches - 1”=25,4mm

Type Drawing A B C D E F G H J
FWJ-35A-60A 1 5 0,94 3,11 4,235 4,18 0,352 0,75 0,125 0,38
FWJ-70A-100A 1 4,932 1,125 3,085 4,266 4,156 0,352 1 0,188 0,407
FWJ-125A-200A 1 5,685 1,526 3,261 4,803 4,055 0,445 1 0,25 0,819
FWJ-250A-400A 1 5,768 2 3,5 4,811 4,15 0,433 1,5 0,205 0,764
FWJ-500A-600A 1 7,201 2,5 3,465 5,984 4,706 0,562 2 0,375 1,201
FWJ-800A-2000A 1 6,811 3,5 3,312 5,472 4,962 0,625 2,75 0,5 0,88

Moins
Lire la suite

Envoyez une demande

Êtes-vous intéressé par ce produit? Avez-vous besoin d'informations supplémentaires ou d'une tarification individuelle?

Nous contacter
DEMANDEZ LE PRODUIT close
Merci d'avoir envoyé votre message. Nous vous répondrons dans les plus brefs délais.
DEMANDEZ LE PRODUIT close
Feuilleter
envoyer une demande

Ajouter à la liste de souhaits

Vous devez être connecté

Table. FWX 250V AC/DC 35-2500A      breaking capacity 200 kARMS

Type IN
[A]		 I2t
before arc
[A2s]		 I2t
@ 250 V
[A2s]		 Power loss
[W]		 Catalogue number Quantity in package Package weight
[kg]		 Drawing
FWX           250V 35 50 230 4,2 FWX-35A 5 0,63
40 60 310 5,2 FWX-40A 5 0,63
45 80 390 5,7 FWX-45A 5 0,63
50 100 520 6 FWX-50A 5 0,63
60 140 740 8,1 FWX-60A 5 0,63
70 330 1400 7,2 FWX-70A 1 0,14
80 430 1850 8,1 FWX-80A 1 0,14
90 570 2450 9 FWX-90A 1 0,14
100 740 3150 10 FWX-100A 1 0,14
125 1130 4850 12,5 FWX-125A 1 0,14
150 1620 6950 15,7 FWX-150A 1 0,14
175 2170 9300 18,5 FWX-175A 1 0,14
200 2790 12000 22 FWX-200A 1 0,14
225 3210 14700 24 FWX-225A 1 0,23
250 3960 18100 27 FWX-250A 1 0,23
275 4720 21600 31 FWX-275A 1 0,23
300 6000 27300 32 FWX-300A 1 0,23
350 10600 48600 39 FWX-350A 1 0,23
400 14500 66100 44 FWX-400A 1 0,23
450 22100 101000 49 FWX-450A 1 0,23
500 28000 128000 54 FWX-500A 1 0,23
600 41100 188000 62 FWX-600A 1 0,23
700 48800 190000 72 FWX-700A 1 0,41
800 59000 230000 84 FWX-800A 1 0,41
1000 44000 360000 100 FWX-1000AH 1 1,29
1200 92000 750000 103 FWX-1200AH 1 1,29



1500 120000 880000 140 FWX-1500AH 1 1,29
1600 160000 1200000 140 FWX-1600AH 1 1,29
2000 320000 2300000 151 FWX-2000AH 1 1,29
2500 670000 4700000 163 FWX-2500AH 1 1,29



Caution
For 250VDC; Breaking capacity 20kA, for current 35-800A.

Table. Dimensions in inches - 1”=25,4mm

Type Drawing A B C D E F G H J Screw thread depth
FWX-35A-60A 1 3,16 0,81 1,59 2,59 2,25 0,34 0,63 0,13 0,52 -
FWX-70A-200A 1 3,13 1,22 1,59 2,44 2,19 0,34 1 0,19 0,47 -
FWX-225A-600A 1 3,84 1,5 1,59 2,94 2,25 0,41 1 0,25 0,75 -
FWX-700A-800A 1 3,84 2 1,59 3,03 2,28 0,41 1,5 0,25 0,78 -
FWX-1000AH-1200AH 2 2,59 3 1,5 - - - - - - 3/8”-24 x 1/2”
FWX-1500AH-2500AH 3 2,59 3,5 1,5 1,5 - - - - - 3/8”-24 x 1/2”

Table. FWX 500VAC/DC 35-1600 A Breaking capacity 200 kARMS

Type IN
[A]		 I2t
before arc
[A2s]		 I2t
@ 250 V
[A2s]		 Power loss
[W]		 Catalogue number Quantity in package Package weight
[kg]		 Drawing
FWH 500V 35 34 150 8 FWH-35B 5 0,32
40 76 320 7,5 FWH-40B 5 0,32
45 105 450 7,5 FWH-45B 5 0,32
50 135 670 7,5 FWH-50B 5 0,32
60 210 900 9,9 FWH-60B 5 0,32
70 210 900 10,6 FWH-70B 1 0,1
80 305 1400 12,7 FWH-80B 1 0,1
100 475 2000 17 FWH-100B 1 0,1
125 800 3500 25 FWH-125B 1 0,1
150 1100 4600 30 FWH-150B 1 0,1
175 1450 6200 35 FWH-175B 1 0,1
200 1900 8500 40 FWH-200B 1 0,1
225 4600 23300 39 FWH-225A 1 0,26
250 6300 32200 41 FWH-250A 1 0,26
270 7900 40300 46 FWH-275A 1 0,26
300 9800 49800 51 FWH-300A 1 0,26
325 13700 63800 53 FWH-325A 1 0,26
350 14500 72900 58 FWH-350A 1 0,26
400 19200 96700 65 FWH-400A 1 0,26
450 24700 127000 74 FWH-450A 1 0,45
500 29200 149000 84 FWH-500A 1 0,45
600 41300 206000 108 FWH-600A 1 0,45
700 55000 298000 120 FWH-700A 1 0,96
800 76200 409000 129 FWH-800A 1 0,96
1000 92000 450000 145 FWH-1000A 1 2,08
1200 122000 600000 180 FWH-1200A 1 2,08
1400 200000 1000000 210 FWH-1400A 1 5,25
1600 290000 1400000 230 FWH-1600A 1 5,25




Caution
For 500VDC; Breaking capacity 50kA, for current 35-1600A.

Table. Dimensions in inches - 1”=25,4mm

Type Drawing A b C D E F G H J
FWH-35B-60B 1 3,188 0,813 1,593 2,541 2,193 0,344 0,719 0,125 0,518
FWH-70B-100B 1 3,625 0,947 1,736 2,853 2,807 0,352 0,75 0,125 0,375
FWH-125B-200B 1 3,625 1,156 1,836 2,892 2,768 0,344 1 0,188 0,406
FWH-225A-400A 1 4,34 1,5 2,09 3,44 2,75 0,41 1 0,25 0,75
FWH-450A-600A 1 4,34 2 2,09 3,53 2,78 0,41 1,5 0,25 0,78
FWH-700A-800A 1 6,34 2,5 2,09 4,97 3,44 0,53 2 0,38 1,3
FWH-1OOOA-1200A 1 6,969 3 3,219 5,465 4,475 0,625 2,375 0,438 1,12
FWH-1400A-1600A 2 Drawing above

Table. FWP 700VAAC/DC 5-1200 A Breaking capacity 200 kARMS

Type IN
[A]		 I2t
before arc
[A2s]		 I2t
@ 250 V
[A2s]		 Power loss
[W]		 Catalogue number Quantity in package Package weight
[kg]		 Drawing
FWP   700V 5 1/6 10 1/5 FWP-5B 10 1,01
10 3,6 20 4 FWP-10B 10 1,01
15 10 75 5,5 FWP-15B 10 1,01
20 26 180 6 FWP-20B 10 1,01
25 44 340 7 FWP-25B 10 1,01
30 58 450 9 FWP-30B 10 1,01
35 34 160 12 FWP-35B 5 0,55
40 76 320 12 FWP-40B 5 0,55
50 135 600 12 FWP-50B 5 0,55
60 210 950 15,5 FWP-60B 5 0,55
70 305 2000 18 FWP-70B 1 0,11
80 360 2400 21 FWP-80B 1 0,11
90 415 2700 25 FWP-90B 1 0,11
100 540 3500 27 FWP-100B 1 0,11
125 1800 7300 28 FWP-125A 1 0,29
150 2900 11700 32 FWP-150A 1 0,29
175 4200 16700 35 FWP-175A 1 0,29
200 5500 22000 43 FWP-200A 1 0,29
225 7700 31300 45 FWP-225A 1 0,53
250 10500 42500 48 FWP-250A 1 0,53
300 17600 71200 58 FWP-300A 1 0,53
350 23700 95600 65 FWP-350A 1 0,53
400 31000 125000 78 FWP-400A 1 0,53
450 36400 137000 94 FWP-450A 1 1,08
500 45200 170000 107 FWP-500A 1 1,08
600 66700 250000 122 FWP-600A 1 1,08
700 54000 300000 125 FWP-700A 1 0,55
800 78000 450000 140 FWP-800A 1 0,55
900 91500 530000 150 FWP-900A 1 2,97
1000 120000 600000 170 FWP-1000A 1 2,97
1200 195000 1100000 190 FWP-1200A 1 2,97
Caution
For 700VDC Breaking capacity 50kA, for current 5-800A.

Table. Dimensions in inches - 1”=25,4mm

Type Drawing A B C D E F G H J
FWP-5B-30B 1 2,87 0,563 1,855 2,477 2,477 0,25 0,405 0,063 0,25
FWP-35B-60B 1 4,375 0,813 2,75 3,708 3,312 0,344 0,725 0,125 0,542
FWP-70B-100B 1 4,406 0,947 2,594 3,625 3,563 0,344 0,75 0,125 0,375
FWP-125A-200A 1 5,09 1,5 2,84 4,19 3,5 0,41 1 0,25 0,75
FWP-225A-400A 1 5,09 2 2,84 4,28 3,53 0,41 1,5 0,25 0,78
FWP-450A-600A 1 7,09 2,5 2,84 5,72 4,19 0,53 2 0,38 1,3
FWP-700A-800A 1 6,63 2 2,844 5,562 5,062 0,625 1,5 0,25 0,875
FWP-900A-1000A 2 Drawing above
FWP-1200A 3 Drawing above

Table. FWJ 1000VAC 35-2000A 800VDC Breaking capacity 25 kARMS (For 35-200A), 100 kARMS (For 250-2000A)

Type IN
[A]		 I2t
before arc
[A2s]		 I2t
@ 250 V
[A2s]		 Power loss
[W]		 Catalogue number Quantity in package Package weight
[kg]		 Drawing
FWJ        1000V 35 210 2000 7 FWJ-35A 10 1,88
40 300 2500 8 FWJ-40A 10 1,88
50 470 3500 10 FWJ-50A 10 1,88
60 670 5000 11 FWJ-60A 10 1,88
70 1100 6900 12 FWJ-70A 10 1,88
80 1550 9700 13 FWJ-80A 10 1,88
90 1900 12000 14 FWJ-90A 10 1,88
100 2800 17500 15 FWJ-100A 10 1,88
125 4800 35000 16 FWJ-125A 1 1,98
150 6300 45000 25 FWJ-150A 1 1,98
175 7500 65000 30 FWJ-175A 1 1,98
200 11700 80000 32 FWJ-200A 1 1,98
250 16000 112000 50 FWJ-250A 1 2,18
300 23500 164000 56 FWJ-300A 1 2,18
350 33000 231000 62 FWJ-350A 1 2,18
400 47000 330000 67 FWJ-400A 1 2,18
500 39500 329000 95 FWJ-500A 1 2,18
600 61000 520000 105 FWJ-600A 1 2,18
800 87000 500000 182 FWJ-800A 1 2,38
1000 190000 1100000 206 FWJ-1000A 1 2,38
1200 370000 2100000 240 FWJ-1200A 1 2,38
1400 470000 2700000 248 FWJ-1400A 1 2,38
1600 700000 4000000 267 FWJ-1600A 1 2,38
1800 925000 5300000 239 FWJ-1800A 1 2,38
2000 1330000 7600000 244 FWJ-2000A 1 2,38
Caution
For 800VDC Breaking capacity 50kA, for current 35-200A i 450-600A

Table. Dimensions in inches - 1”=25,4mm

Type Drawing A B C D E F G H J
FWJ-35A-60A 1 5 0,94 3,11 4,235 4,18 0,352 0,75 0,125 0,38
FWJ-70A-100A 1 4,932 1,125 3,085 4,266 4,156 0,352 1 0,188 0,407
FWJ-125A-200A 1 5,685 1,526 3,261 4,803 4,055 0,445 1 0,25 0,819
FWJ-250A-400A 1 5,768 2 3,5 4,811 4,15 0,433 1,5 0,205 0,764
FWJ-500A-600A 1 7,201 2,5 3,465 5,984 4,706 0,562 2 0,375 1,201
FWJ-800A-2000A 1 6,811 3,5 3,312 5,472 4,962 0,625 2,75 0,5 0,88
