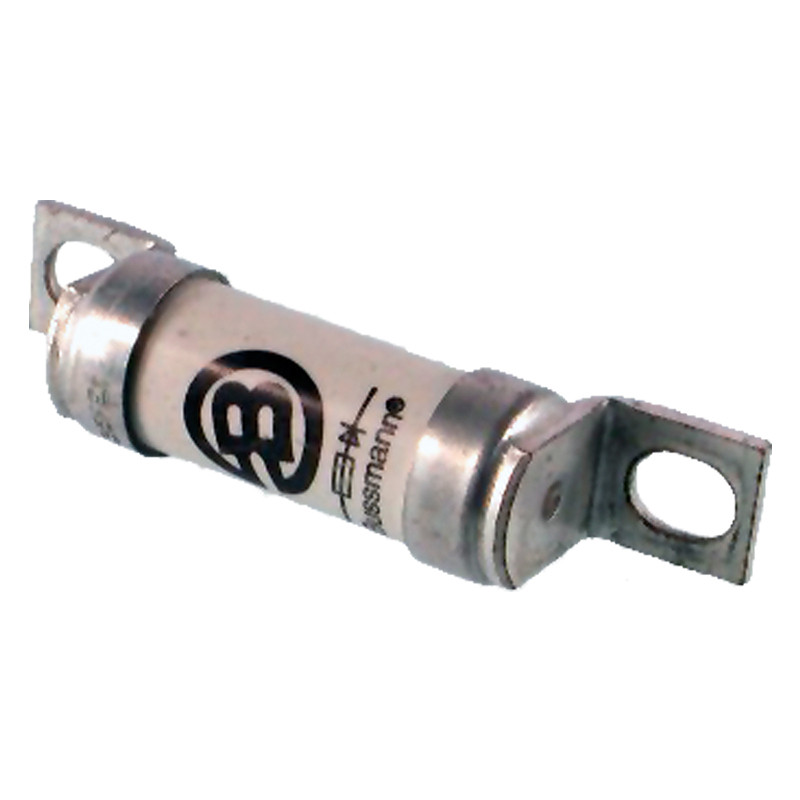

![Norme britannique Norme britannique](https://www.dacpol.eu/6926-large_default/norme-britannique.jpg)
![Norme britannique Norme britannique](https://www.dacpol.eu/6926-large_default/norme-britannique.jpg)
Vous devez être connecté
Category
Montaż urządzeń
Modernizacja induktorów
Urządzenia indukcyjne
asd
Les photos sont à titre informatif uniquement. Voir les spécifications du produit
please use latin characters
Table 240 VAC/150VDC 6-900A breaking capacity 200kARMS
Type | IN [A] |
I2t before arc [A2s] |
I2t @ 120V [A2s] |
I2t @ 240V [A2s] |
Power loss [W] |
Catalogue number | Ilość w kartonie |
Package weight [kg] |
Casing |
---|---|---|---|---|---|---|---|---|---|
LCT | 6 | 2 | 6 | 9 | 1 | 6LCT | 20 | 0,11 | ![]() |
10 | 3,8 | 12 | 22 | 2,5 | 10LCT | 20 | 0,11 | ||
12 | 7 | 22 | 32 | 2,5 | 12LCT | 20 | 0,11 | ||
16 | 20 | 50 | 100 | 2,5 | 16LCT | 20 | 0,11 | ||
20 | 25 | 80 | 160 | 4 | 20LCT | 20 | 0,11 | ||
LET | 25 | 18 | 120 | 250 | 4 | 25LET | 10 | 0,31 | ![]() |
32 | 32 | 200 | 450 | 5 | 32LET | 10 | 0,31 | ||
35 | 50 | 320 | 600 | 5 | 35LET | 10 | 0,31 | ||
50 | 100 | 500 | 1400 | 7 | 50LET | 10 | 0,31 | ||
63 | 180 | 1100 | 2200 | 9 | 63LET | 10 | 0,31 | ||
80 | 300 | 1900 | 3800 | 10 | 80LET | 10 | 0,31 | ||
100 | 600 | 3800 | 7500 | 10 | 100LET | 10 | 0,31 | ||
125 | 600 | 3800 | 7500 | 16 | 125LET | 10 | 0,31 | ||
160 | 1100 | 7000 | 16000 | 20 | 160LET | 10 | 0,31 | ||
180 | 1600 | 12000 | 29000 | 21 | 180LET | 10 | 0,31 | ||
LMT | 160 | 1100 | 7000 | 16000 | 17 | 160LMT | 1 | 0,18 | ![]() |
200 | 1500 | 10000 | 20000 | 28 | 200LMT | 1 | 0,18 | ||
250 | 3200 | 20000 | 40000 | 28 | 250LMT | 1 | 0,18 | ||
315 | 6000 | 35000 | 75000 | 35 | 315LMT | 1 | 0,18 | ||
355 | 8000 | 50000 | 100000 | 35 | 355LMT | 1 | 0,18 | ||
400 | 14000 | 70000 | 160000 | 40 | 400LMT | 1 | 0,18 | ||
450 | 18000 | 100000 | 220000 | 42 | 450LMT | 1 | 0,18 | ||
LMMT | 400 | 6000 | 35000 | 80000 | 60 | 400LMMT | 1 | 0,37 | ![]() |
500 | 14000 | 80000 | 170000 | 64 | 500LMMT | 1 | 0,37 | ||
630 | 24000 | 150000 | 300000 | 75 | 630LMMT | 1 | 0,37 | ||
710 | 32000 | 200000 | 460000 | 77 | 710LMMT | 1 | 0,37 | ||
800 | 52000 | 300000 | 600000 | 82 | 800LMMT | 1 | 0,37 | ||
900 | 75000 | 400000 | 800000 | 97 | 900LMMT | 1 | 0,37 |
Caution
Fuses 7LET, 10LET, 12LET, 16LET also available
Table. 690VAC/500VDC 6-700A . breaking capacity 200 kARMS
Type | IN [A] |
I2t before arc [A2s] |
I2t @ 120V [A2s] |
I2t @ 240V [A2s] |
Power loss [W] |
Catalogue number | Quantity in package | Package weight [kg] |
Casing |
---|---|---|---|---|---|---|---|---|---|
CT | 6 | 1,8 | 8,5 | 12 | 2 | 6CT | 20 | 0,16 | ![]() |
10 | 7 | 30 | 48 | 3 | 10CT | 20 | 0,16 | ||
12 | 10 | 40 | 65 | 3 | 12CT | 20 | 0,16 | ||
16 | 16 | 66 | 110 | 7 | 16CT | 20 | 0,16 | ||
20 | 32 | 150 | 220 | 7 | 20CT | 20 | 0,16 | ||
ET | 25 | 25 | 150 | 250 | 7 | 25ET | 10 | 0,42 | ![]() |
32 | 32 | 190 | 350 | 11 | 32ET | 10 | 0,42 | ||
35 | 52 | 310 | 500 | 11 | 35ET | 10 | 0,42 | ||
40 | 103 | 600 | 900 | 9 | 40ET | 10 | 0,42 | ||
45 | 103 | 680 | 1100 | 11 | 45ET | 10 | 0,42 | ||
56 | 135 | 950 | 1500 | 14 | 56ET | 10 | 0,42 | ||
63 | 171 | 1200 | 2000 | 16 | 63ET | 10 | 0,42 | ||
80 | 360 | 2500 | 4000 | 18 | 80ET | 10 | 0,42 | ||
FE | 35 | 33 | 130 | 200 | 9 | 35FE | 10 | 0,42 | |
40 | 52 | 180 | 300 | 9 | 40FE | 10 | 0,42 | ||
45 | 76 | 270 | 450 | 11 | 45FE | 10 | 0,42 | ||
50 | 103 | 380 | 600 | 11 | 50FE | 10 | 0,42 | ||
63 | 135 | 480 | 750 | 12 | 63FE | 10 | 0,42 | ||
71 | 210 | 600 | 950 | 17 | 71FE | 10 | 0,42 | ||
80 | 250 | 900 | 1500 | 20 | 80FE | 10 | 0,42 | ||
90 | 360 | 1300 | 2100 | 20 | 90FE | 10 | 0,42 | ||
100 | 470 | 1800 | 2800 | 23 | 100FE | 10 | 0,42 | ||
EET | 90 | 490 | 3000 | 4500 | 19 | 90EET | 5 | 0,45 | ![]() |
110 | 600 | 4000 | 65000 | 27 | 110EET | 5 | 0,45 | ||
140 | 1050 | 7000 | 1200 | 35 | 140EET | 5 | 0,45 | ||
160 | 1500 | 10000 | 17000 | 39 | 160EET | 5 | 0,45 | ||
FEE | 100 | 400 | 1600 | 2400 | 24 | 100FEE | 5 | 0,45 | |
120 | 540 | 1900 | 3100 | 32 | 120FEE | 5 | 0,45 | ||
140 | 850 | 2500 | 3800 | 36 | 140FEE | 5 | 0,45 | ||
160 | 1000 | 3700 | 5700 | 46 | 160FEE | 5 | 0,45 | ||
180 | 1400 | 5300 | 8400 | 46 | 180FFE | 5 | 0,45 | ||
200 | 1900 | 7100 | 11400 | 52 | 200FEE | 5 | 0,45 | ||
FM | 180 | 1400 | 7500 | 13500 | 40 | 180FM | 1 | 0,24 | ![]() |
200 | 2600 | 10500 | 18500 | 40 | 200FM | 1 | 0,24 | ||
225 | 3700 | 14500 | 26500 | 44 | 225FM | 1 | 0,24 | ||
250 | 5200 | 20500 | 37500 | 48 | 250FM | 1 | 0,24 | ||
280 | 7000 | 30500 | 55000 | 48 | 280FM | 1 | 0,24 | ||
315 | 10000 | 40000 | 77000 | 55 | 315FM | 1 | 0,24 | ||
350 | 15000 | 60000 | 105000 | 55 | 350FM | 1 | 0,24 | ||
MT * | 160 | 2400 | 1500 | 25000 | 26 | 160MT | 1 | 0,26 | |
180 | 3800 | 25000 | 38000 | 26 | 180MT | 1 | 0,26 | ||
200 | 6000 | 40000 | 58000 | 27 | 200MT | 1 | 0,26 | ||
250 | 11500 | 80000 | 110000 | 32 | 250MT | 1 | 0,26 | ||
280 | 16500 | 100000 | 150000 | 35 | 280MT | 1 | 0,26 | ||
315 | 19000 | 125000 | 180000 | 42 | 315MT | 1 | 0,26 | ||
355 | 22000 | 160000 | 200000 | 51 | 355MT | 1 | 0,26 | ||
FMM | 400 | 10000 | 40000 | 72500 | 85 | 400FMM | 1 | 0,45 | ![]() |
450 | 15000 | 60000 | 105000 | 90 | 450FMM | 1 | 0,45 | ||
500 | 20000 | 82000 | 150000 | 100 | 500FMM | 1 | 0,45 | ||
550 | 30000 | 120000 | 215000 | 100 | 550FMM | 1 | 0,45 | ||
630 | 45000 | 180000 | 310000 | 100 | 630FMM | 1 | 0,45 | ||
700 | 60000 | 245000 | 420000 | 120 | 700FMM | 1 | 0,45 | ||
MMT * | 180 | 1650 | 12000 | 18000 | 42 | 180MMT | 1 | 0,47 | |
200 | 2200 | 16000 | 23000 | 42 | 200MMT | 1 | 0,47 | ||
225 | 3700 | 26000 | 40000 | 42 | 225MMT | 1 | 0,47 | ||
280 | 6600 | 47000 | 70000 | 47 | 280MMT | 1 | 0,47 | ||
315 | 8600 | 62000 | 91000 | 51 | 315MMT | 1 | 0,47 | ||
355 | 13500 | 97000 | 140000 | 54 | 355MMT | 1 | 0,47 | ||
400 | 21000 | 150000 | 200000 | 60 | 400MMT | 1 | 0,47 | ||
450 | 30000 | 220000 | 320000 | 75 | 450MMT | 1 | 0,47 | ||
500 | 42000 | 300000 | 450000 | 64 | 500MMT | 1 | 0,47 | ||
560 | 60000 | 430000 | 640000 | 64 | 560MMT | 1 | 0,47 | ||
630 | 68500 | 500000 | 720000 | 86 | 630MMT | 1 | 0,47 | ||
710 | 78000 | 600000 | 850000 | 105 | 710MMT | 1 | 0,47 |
|
![]() |
|
Micro relays Type MAI oraz MBI | Dimensions [mm] | |||||
---|---|---|---|---|---|---|
![]() |
![]() |
|||||
|
Caution
Maximum operating voltage – 1000VRMS
Type | Screw height | Screw diameter |
---|---|---|
C5268-1 | 1" | 5/16" |
C5268-2 | 1,75" | 5/16" |
C5268-3 | 0,75" | 5/16" |
C5268-4 | 1" | 1/4" |
C5268-5 | 1,75" | 1/4" |
Type | max operating voltage [V] |
Max current [A] |
---|---|---|
1BS 101 | 600 | 100 |
1BS 102 | 600 | 400 |
1BS 103 | 600 | 400 |
1BS 104 | 600 | 600 |
