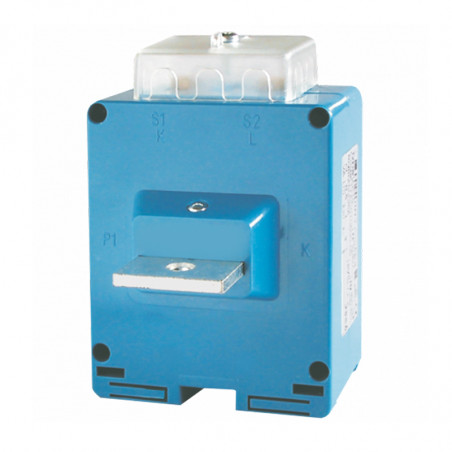

TAC010 Transformateur de courant avec enroulement primaire
  • TAC010 Transformateur de courant avec enroulement primaire

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: FRER

TAC010 Transformateur de courant avec enroulement primaire

Technical Data

Thermoplastic material UL94-V0
Operating frequency 50-60Hz
Voltage 0.72kV
Test voltage 3kV * 1’50Hz
Insulation Klasa E
Protection degree IP 20
Continuous overcurrent 1.2In
Rated short-time thermal current (I th) 60 In
Rated dynamic current (I dyn) 2.5 x I th
Safety factor N<5
max. power dissipation (max range value) <2.5W
Operating temperature -25 +50o C
Storage temperature -40 +80o C
Manufactured according to

IEC/E N 60044-1,
VDE, BS, UTE

Integrated secondary terminals 6mm2

Ratio Burdens [VA] Code
cl. 0.5 cl.1 5 A 1 A
5 A 10 20

TAC010005X05

TAC010005X01

10 A 10 20

TAC010010X05

TAC010010X01

15 A 10 20

TAC010015X05

TAC010015X01

20 A 10 20

TAC010020X05

TAC010020X01

25 A 10 20

TAC010025X05

TAC010025X01

30 A 10 20

TAC010030X05

TAC010030X01

40 A 10 20

TAC010040X05

TAC010040X01

50 A 10 20

TAC010050X05

TAC010050X01

60 A 10 20

TAC010060X05

TAC010060X01

80 A 10 20

TAC010080X05

TAC010080X01

100 A 10 20

TAC010100X05

TAC010100X01

120 A 10 20

TAC010120X05

TAC010120X01

150 A 10 20

TAC010150X05

TAC010150X01

200 A 10 20

TAC010200X05

TAC010200X01

250 A 10 20

TAC010250X05

TAC010250X01

300 A 10 20

TAC010300X05

TAC010300X01

400 A 10 20

TAC010400X05

TAC010400X01

500 A 10 20

TAC010500X05

TAC010500X01

600 A 10 20

TAC010600X05

TAC010600X01



Dimensions

Przekładnik prądowy TAC010 z uzwojeniem pierwotnym wymiary
