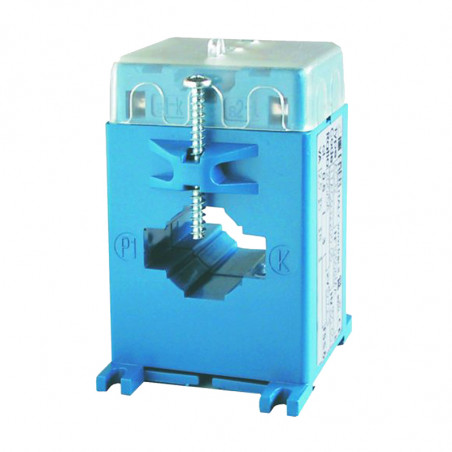

TAC032 Transformateur de courant pour câble de Ø24 / Rail 32x10mm
  • TAC032 Transformateur de courant pour câble de Ø24 / Rail 32x10mm

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: FRER

TAC032 Transformateur de courant pour câble de Ø24 / Rail 32x10mm

Technical Data

Thermoplastic material UL94-V0
Operating frequency 50-60Hz
Voltage 0.72kV
Test voltage 3kV * 1’50Hz
Insulation Klasa E
Protection degree IP 20
Continuous overcurrent 1.2In
Rated short-time thermal current (I th) 40 In
Rated dynamic current (I dyn) 2.5 x I th
Safety factor N<5
max. power dissipation (max range value) <3,5W
Operating temperature -25 +50o C
Storage temperature -40 +80o C
Manufactured according to

IEC/EN 60044-1,
VDE, BS, UTE
Integrated secondary terminals 6mm2


SECONDARY 5A

Ratio Burdens
[VA]		 Code
cl. 0.5 cl. 1 cl. 3
40/5 A     1

TAC032040X05
50/5 A     1.2

TAC032050X05
60/5 A     1.5

TAC032060X05
80/5 A   1 2.5

TAC032080X05
100/5 A 1 2 3

TAC032100X05
120/5 A 2 3 4

TAC032120X05
150/5 A 2.5 3 5

TAC032150X05
200/5 A 3 5 8

TAC032200X05
250/5 A 4 7 10

TAC032250X05
300/5 A 6 10 12

TAC032300X05
400/5 A 10 12 12

TAC032400X05
500/5 A 12 15 15

TAC032500X05
600/5 A 12 15 15

TAC032600X05

SECONDARY 1A

Ratio Burdens
[VA]		 Code
cl. 0.5 cl. 1 cl. 3
40/1 A     1

TAC032040X01
50/1 A     1.2

TAC032050X01
60/1 A     1.5

TAC032060X01
80/1 A   1 2.5

TAC032080X01
100/1 A 1 2 3

TAC032100X01
120/1 A 2 3 4

TAC032120X01
150/1 A 2.5 3 5

TAC032150X01
200/1 A 3 5 8

TAC032200X01
250/1 A 4 7 10

TAC032250X01
300/1 A 6 10 12

TAC032300X01
400/1 A 10 12 12

TAC032400X01
500/1 A 12 15 15

TAC032500X01
600/1 A 12 15 15

TAC032600X01


Dimensions
