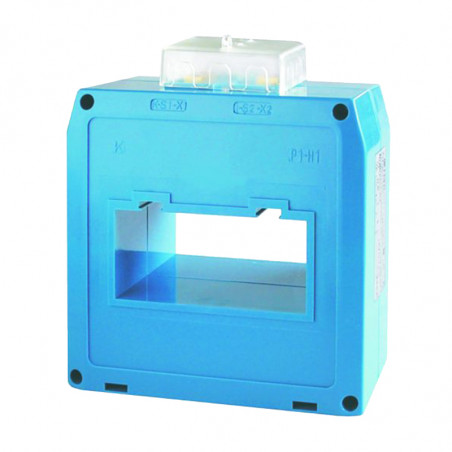

TAT082 Transformateur actuel pour le rail de 82x37mm
  • TAT082 Transformateur actuel pour le rail de 82x37mm

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: FRER

TAT082 Transformateur actuel pour le rail de 82x37mm

Technical Data

Thermoplastic material UL94-V0
Operating frequency 50-60Hz
Voltage 0.72kV
Test voltage 3kV * 1’50Hz
Insulation Klasa E
Protection degree IP 20
Continuous overcurrent 1.2In
Rated short-time thermal current (I th) 80 In
Rated dynamic current (I dyn) 2.5 x I th
Safety factor N<5
max. power dissipation (max range value) <17W
Operating temperature -25 +50o C
Storage temperature -40 +80o C
Manufactured according to

IEC/E N 60044-1,
VDE, BS, UTE



SECONDARY 5A

Ratio Burdens
[VA]
Code
cl. 0.5 cl. 1
400/5 A 6 15

TAT082400X05

500/5 A 10 20

TAT082500X05

600/5 A 15 30

TAT082600X05

800/5 A 20 40

TAT082800X05

1000/5 A 20 40

TAT0821K0X05

1200/5 A 25 50

TAT0821K2X05

1500/5 A 40 80

TAT0821K5X05

2000/5 A 50 100

TAT0822K0X05

2500/5 A 60 120

TAT0822K5X05

SECONDARY 1A

Ratio Burdens
[VA]
Code
cl. 0.5 cl. 1
400/1 A 6 15

TAT082400X01

500/1 A 10 20

TAT082500X01

600/1 A 15 30

TAT082600X01

800/1 A 20 40

TAT082800X01

1000/1 A 20 40

TAT0821K0X01

1200/1 A 25 50

TAT0821K2X01

1500/1 A 40 80

TAT0821K5X01

2000/1 A 50 100

TAT0822K0X01

2500/1 A 60 120

TAT0822K5X01



Dimensions

Przekładnik prądowy TAT082 na szynę 82x37mm wymiary
