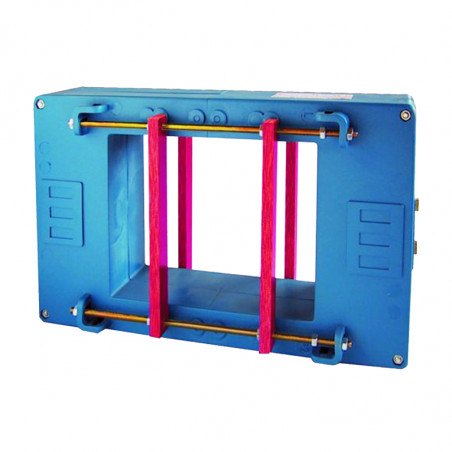

TAT165 Transformateur de courant pour un rail de 165x127mm
  • TAT165 Transformateur de courant pour un rail de 165x127mm

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: FRER

TAT165 Transformateur de courant pour un rail de 165x127mm

Technical Data

Thermoplastic material UL94-V0
Operating frequency 50-60Hz
Voltage 0.72kV
Test voltage 3kV * 1’50Hz
Insulation Klasa E
Protection degree IP 20
Continuous overcurrent 1.2In
Rated short-time thermal current (I th) 80 In
Rated dynamic current (I dyn) 2.5 x I th
Safety factor N<5
max. power dissipation (max range value) <70W
Operating temperature -25 +50o C
Storage temperature -40 +80o C
Manufactured according to

IEC/E N 60044-1,
VDE, BS, UTE



SECONDARY 5A

Ratio Burdens
[VA]
Code
cl. 0.5 cl. 1
1000/5 A 25 50

TAT1651K0X05

1200/5 A 30 60

TAT1651K2X05

1500/5 A 35 70

TAT1651K5X05

2000/5 A 40 80

TAT1652K0X05

2500/5 A 50 100

TAT1652K5X05

3000/5 A 70 120

TAT1653K0X05

4000/5 A 80 150

TAT1654K0X05

5000/5 A 100 180

TAT1655K0X05

6000/5 A 100 180

TAT1656K0X05

8000/5 A 100 180

TAT1658K0X05

SECONDARY 1A

Ratio Burdens
[VA]
Code
cl. 0.5 cl. 1
1000/1 A 25 50

TAT1651K0X01

1200/1 A 30 60

TAT1651K2X01

1500/1 A 35 70

TAT1651K5X01

2000/1 A 40 80

TAT1652K0X01

2500/1 A 50 100

TAT1652K5X01

3000/1 A 70 120

TAT1653K0X01

4000/1 A 80 150

TAT1654K0X01

5000/1 A 100 180

TAT1655K0X01

6000/1 A 100 180

TAT1656K0X01

8000/1 A 100 180

TAT1658K0X01



Dimensions

Przekładnik prądowy TAT165 na szynę 165x127mm wymiary
