Fabricant: FRER

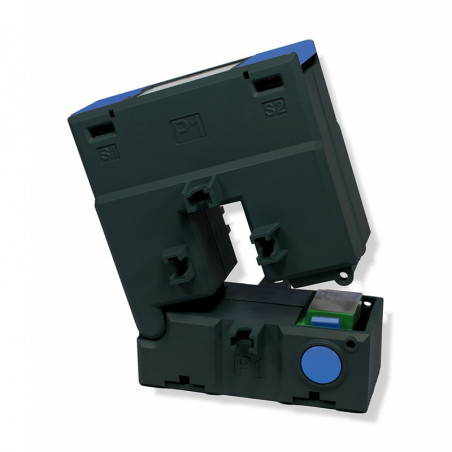

Transformateurs de courant avec un noyau zippé

Split-core measuring CT

Przekładniki prądowe z rozpinanym rdzeniem TAA031 Przekładniki prądowe z rozpinanym rdzeniem TAA081 Przekładniki prądowe z rozpinanym rdzeniem TAA121 Przekładniki prądowe z rozpinanym rdzeniem TAA161
Code

TAA031

TAA081

TAA121

TAA161

Busbar 21 x 32 mm 50 x 81 mm 121 x 80,5 mm 161 x 80,5 mm
Width 90 mm 116 mm 145 mm 186 mm
Accuracy Class 0,5 1 3 0,5 1 0,5 1 0,5 1
A Burdens VA
100     1,5
150     1,5
200
250 1 2,5 4 1 2
300
400 2,5 3,75 6 1,5 3
500       2,5 5
600       2,5 5
800       4 5 3 6
1000       5 10 4 8 6 10
1200           5 10
1500           7,5 10 8 10
2000               10 15
2500               15 20
3000               20 25
4000               20 25
5000               20 25

Technical data

Self estinguishing UL94-V0
Thermoplastic material 50-60Hz
Insulation reference voltage 0.72V
Test voltage 3 kV 1min. 50 Hz
Insulation E
Protection degree IP 20
Continous overcurrent 1,2 In
Rated short-time thermal current (Ith) 60 In
Rated dynamic current (I dyn) 2.5 x I th
Safety factor  N < 5
Operating temperature -5 +50 ˚C
Storage temperature -20 +80 ˚C
Manufactured according to IEC/EN 6044-1, VDE, BS, UTE
Integrated secondary terminals 6 mm2
Sealable termina covers integrated

Supplied accessories:
- busbar fixing
- Insulated protective caps for busbar mounting
- C.T. fixing wall mounting fixing feet

Primary and secondary connections marking

Przekładniki prądowe z rozpinanym rdzeniem oznaczenie połązeń

Options

Vibration proof version

VACXXXAVB

Tropicalisation

VACXXXTRP



Split-core measuring CT’s TAA031 21x32

Przekładniki prądowe z rozpinanym rdzeniem TAA031 rysunek Przekładniki prądowe z rozpinanym rdzeniem wymiary

Secondary 5A

Ratio Burdens VA TYPE
Class 0,5 Class 1 Class 3
100/5 A     1,5

TAA031100X05

150/5 A     1,5

TAA031150X05

200/5 A   1 2

TAA031200X05

250/5 A 1 2,5 4

TAA031250X05

300/5 A 1 2,5 4

TAA031300X05

400/5 A 2,5 3,75 6

TAA031400X05



Split-core measuring CT’s TAA081 50x81

Przekładniki prądowe z rozpinanym rdzeniem  TAA081 Przekładniki prądowe z rozpinanym rdzeniem TAA081 wymiary

Secondary 5A

Ratio Burdens VA

TYPE

Class 0,5 Class 1
250/5 A 1 2

TAA081250X05

300/5 A 1 2

TAA081300X05

400/5 A 1,5 3

TAA081400X05

500/5 A 2,5 5

TAA081500X05

600/5 A 2,5 5

TAA081600X05

800/5 A 4 5

TAA081800X05

1000/5 A 6 10

TAA0811K0X05




Split-core measuring CT’s TAA121 80,5x121


Przekładniki prądowe z rozpinanym rdzeniem TAA121 rysunek Przekładniki prądowe z rozpinanym rdzeniem TAA121 wymiary

Secondary 5A

Ratio Burdens VA

TYPE

Class 0,5 Class 1
800/5 A 3 6

TAA121800X05

1000/5 A 4 8

TAA1211K0X05

1200/5 A 5 10

TAA1211K2X05

1500/5 A 7,5 10

TAA1211K5X05



Split-core measuring CT’s TAA161 80,5x161

Przekładniki prądowe z rozpinanym rdzeniem TAA161 rysunek Przekładniki prądowe z rozpinanym rdzeniem TAA161 wymiary

Secondary 5A

Ratio Burdens VA

TYPE

Class 0,5 Class 1
1000/5 A 6 10

TAA1611K0X05

1500/5 A 8 10

TAA1611K5X05

2000/5 A 10 15

TAA1612K0X05

2500/5 A 15 20

TAA1612K5X05

3000/5 A 20 25

TAA1613K0X05

4000/5 A 20 25

TAA1614K0X05

5000/5 A 20 25

TAA1615K0X05
