IGBT de Vishay (IR)
  • IGBT de Vishay (IR)

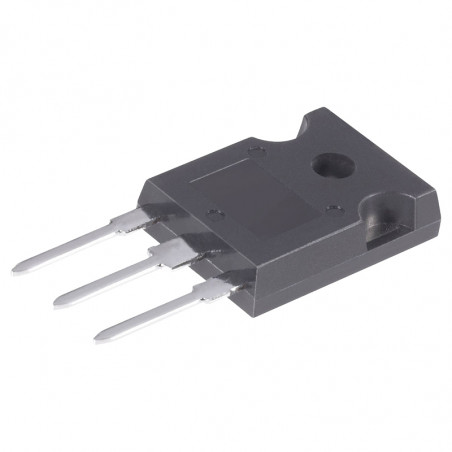

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Vishay

IGBT de Vishay (IR)

TypeV CES
collector
-emitter
[V]		V CE (on)
Max.
collector-emitter
[V]		lC
collector-emitter		PD
Max. power
[W]		Casing
Tc=25 °C
[A]		Tc=100°C
[A]
IRG4BC10UD 600 2,6 8,5 5 38 TO-220AB
IRG4BC20UD 600 2,1 13 6,5 60 TO-220AB
IRG4BC30UD 600 2,1 23 12 100 TO-220AB
IRG4BC20UD 600 2,1 11,4 6 34 TO-220 Full Pak
IRG4BC30UD 600 2,1 17 8,9 45 TO-220 Full Pak
IRG4PC30UD 600 2,1 23 12 100 TO-247AC
IRG4PC40UD 600 2,1 40 20 160 TO-247AC
IRG4PC50UD 600 2 55 27 200 TO-247AC
IRG4PH40UD 1200 3,5 30 15 160 TO-247AC
IRG4PH50UD 1200 3,7 45 24 200 TO-247AC
IRG4PSC71UD 600 2 85 60 350 SUPER 247
IRG4BC20FD 600 2 60 24 60 TO-220
IRG4BC30FD 600 1,8 31 17 100 TO-220
IRG4BC20FD 600 2 14,3 7,7 34 TO220 Full Pak
IRG4BC30FD 600 1,8 20,3 11 45 TO220 Full Pak
IRG4PC30FD 600 1,8 31 17 100 TO-247AC
RG4PC40FD 600 1/7 49 27 160 TO-247AC
IRG4PC50FD 600 1,6 70 39 200 TO-247AC
IRG4BC10SD 600 1/7 14 8 38 TO-220AB
IRG4BC20SD 600 1/6 19 10 60 TO-220AB
IRG4BC10K 600 2,62 9 5 38 TO-220AB
IRG4BC20K 600 2,8 16 9 60 TO-220AB
IRG4BC30K 600 2,7 28 16 100 TO-220AB
IRG4BC40K 600 2,6 42 25 160 TO-220AB
IRG4PC30K 600 2,7 28 16 100 TO-247AC
IRG4PC40K 600 2,6 42 25 160 TO-247AC
IRG4PC50K 600 2,2 52 30 200 TO-247AC
IRG4PH20K 1200 4,3 11 5 60 TO-247AC
IRG4PH30K 1200 4,2 20 10 100 TO-247AC
IRG4PH40K 1200 3,4 30 15 160 TO-247AC
IRG4PH50K 1200 3,5 45 24 200 TO-247AC
IRG4PSC71K 600 2,3 85 60 350 SUPER 247
IRG4PSH71K 1200 3,9 78 42 350 SUPER 247
IRG4BC10KD 600 2,62 9 5 38 TO-220AB
IRG4BC20KD 600 2,8 16 9 60 TO-220AB
IRG4BC30KD 600 2,7 28 16 100 TO-220AB
IRG4BC20KD 600 2,8 11,5 6,3 34 TO-220 Full Pak
IRG4BC30KD 600 2,7 17 9,2 45 TO-220 Full Pak
IRG4BC20W 600 2,6 13 6,5 60 TO-220AB
IRG4BC30W 600 2,7 23 12 100 TO-220AB
IRG4BC40W 600 2,5 40 20 160 TO-220AB
IRG4BC20W 600 2,6 11,8 6,2 34 TO-220 Full Pak
IRG4BC30W 600 2,7 17 8,4 45 TO-220 Full Pak
IRG4PC30W 600 2,7 23 12 100 TO-247AC
IRG4PC40W 600 2,5 40 20 160 TO-247AC
IRG4PC50W 600 2,3 55 27 200 TO-247AC
IRG4PF50W 900 2,7 51 28 200 TO-247AC
IRG4BC20U 600 2,1 13 6,5 60 TO-220AB
IRG4BC30U 600 2,1 23 12 100 TO-220AB
IRG4BC40U 600 2,1 40 20 160 TO-220AB
IRG4PC30U 600 2,1 23 12 100 TO-247AC
IRG4PC40U 600 2,1 40 20 160 TO-247AC
IRG4PC50U 600 2 55 27 200 TO-247AC
IRG4PH40U 1200 3,5 30 15 160 TO-247AC
IRG4PH50U 1200 3,7 45 24 200 TO-247AC
IRG4PSC71U 600 2 85 60 350 SUPER-247
IRG4BC20F 600 2 16 9 60 TO-220AB
IRG4BC30F 600 1,8 31 17 100 TO-220AB
IRG4BC40F 600 1,7 49 27 160 TO-220AB
IRG4PC30F 600 1,8 31 17 100 TO-247AC
IRG4PC40F 600 1,7 49 27 160 TO-247AC
IRG4PC50F 600 1,6 70 39 200 TO-247AC
IRG4BC10S 600 1,7 14 8 38 TO-220AB
IRG4BC20S 600 1,6 19 10 60 TO-220AB
IRG4BC30S 600 1,6 34 18 100 TO-220AB
IRG4BC40S 600 1,5 60 31 160 TO-220AB
IRG4P254S 250 1,5 98 55 200 TO-247AC
IRG4PC30S 600 1,6 34 18 100 TO-247AC
IRG4PC40S 600 1,5 60 31 160 TO-247AC
IRG4PC50S 600 1,36 70 41 200 TO-247AC
IRG4PH50S 1200 1,7 57 33 200 TO-247AC
IRG4PF50WD 900 2,7 51 28 200 TO-247AC
IRG4PC30KD 600 2,7 28 16 100 TO-247AC
IRG4PC40KD 600 2,6 42 25 160 TO-247AC
IRG4PC50KD 600 2,2 52 30 104 TO-247AC
IRG4PH20KD 1200 4,3 11 5 60 TO-247AC
IRG4PH30KD 1200 4,2 20 10 100 TO-247AC
IRG4PH40KD 1200 3,4 30 15 160 TO-247AC
IRG4PH50KD 1200 3,5 45 24 200 TO-247AC
IRG4PSC71KD 600 2,3 85 60 350 Super 247
IRG4PSH71KD 1200 3,9 78 42 350 Super 247
