Ventilateurs centrifuges

Les ventilateurs centrifuges ebm-papst sont disponibles avec des pales incurvées vers l'avant et vers l'arrière. Les ventilateurs centrifuges à fonctionnement silencieux avec pales incurvées vers l'avant sont également fournis avec un boîtier à volutes. Les ventilateurs centrifuges à aubes courbées vers l'arrière sont conçus comme des ventilateurs à roue libre et ne nécessitent pas de carter de volute. Dans le cas des ventilateurs centrifuges avec moteurs à rotor externe, le moteur est positionné dans la roue, assurant non seulement un refroidissement optimal du moteur, mais également une conception particulièrement compacte. Toute la gamme est disponible avec la technologie AC et GreenTech EC. En plus d'être particulièrement économe en énergie, l'électronique intégrée permet également de mettre en œuvre toutes les fonctions de contrôle, de surveillance et de maintenance - à la fois pour la maison intelligente et l'industrie 4.0.

Les avantages des ventilateurs centrifuges d'ebm-papst:

• Ventilateurs centrifuges AC et EC avec pales incurvées vers l'avant
• Ventilateurs basse pression "RadiCal" AC et EC
• Solution de système EC "RadiCal" dans un boîtier de défilement
• Ventilateurs moyenne pression "RadiPac" et "RadiFit" EC
• Conception compacte grâce à la technologie du moteur à rotor externe
• Gammes de produits complètes pour chaque application
• Contrôle de la vitesse à 100% via une interface analogique ou série
• Haute efficacité grâce à l'utilisation de la technologie GreenTech EC
• Fonctionnement silencieux grâce au contrôle de débit optimisé et à la commutation sophistiquée du moteur EC
• Démarrage facilité par des composants parfaitement coordonnés: système de contrôle/moteur/ventilateur
• De nombreux accessoires

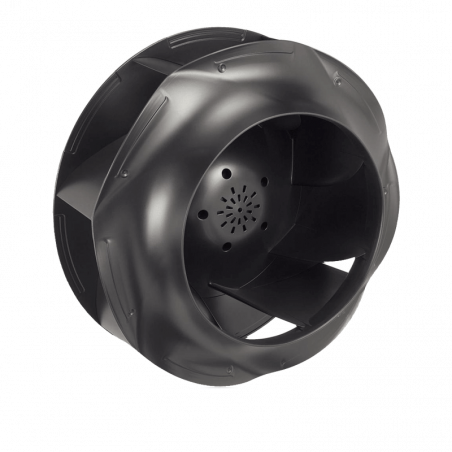

Les roues RadiCal sont fabriquées en matériau composite de haute technologie. Contrôle de débit optimisé combiné à des moteurs GreenTech EC à haut rendement - pas seulement pour la ventilation et la climatisation.

Ce sont les principales caractéristiques des ventilateurs centrifuges courbés vers l'arrière de la série RadiCal. Les petits ventilateurs RadiCal installés dans un boîtier de défilement 3D optimisé sur le plan aérodynamique sont le dernier ajout.

Cette amélioration inclut une efficacité accrue et des fonctionnalités supplémentaires telles que la mesure du débit d'air, de la température de l'air ou de l'humidité.

Afin que ces données puissent également être utilisées, il existe une interface série MODBUS-RTU en option.

Les roues pour les tailles de 133 à 560 mm sont fabriquées en matériau composite spécial. Cela permet une vitesse de rotation élevée et une densité de puissance élevée pour le ventilateur.

La forme des roues a été affinée avec des modèles de simulation complexes en combinaison avec des mesures effectuées sur des prototypes. Le résultat est un débit optimisé à faible perte à travers la roue; il n'y a pas de changements de section pour causer des pertes dans la roue.

Un profil d'écoulement uniforme sans séparation laminaire entraîne moins de sources de bruit et une meilleure acoustique.

Les changements et les ajouts qui méritent d'être mentionnés dans ce catalogue sont:

RadiCal avec M3G150 Gen III:
En plus des versions précédentes, les tailles 500 et 560 sont désormais disponibles avec les nouveaux moteurs EC de taille M3G150 Gen III. "En plus" parce que les moteurs combinés aux turbines connues offrent des performances d'air considérablement accrues. Pour illustrer les avantages des performances d'air par rapport aux
ventilateurs précédents, leurs courbes caractéristiques sont présentées dans des familles de courbes pour chaque taille.

Active PFC avec RadiCal:
Les tailles 500 et 560 sont désormais disponibles avec le nouveau moteur triphasé de 3 kW avec PFC actif intégré.
Avec ces produits, nous pouvons désormais répondre les demandes de plus en plus fréquentes de distorsion harmonique totale ne dépassant pas 5%.
Leurs courbes caractéristiques sont présentées avec celles des ventilateurs standard dans une famille de courbes.
Cela permet de trouver facilement des types comparables.

Petits RadiCals avec plus de ce dont vous avez besoin:
Un nouvel ajout au catalogue est la taille 175, avec différentes combinaisons moteur/turbine.
Les RadiCals sont également nouveaux dans les tailles à partir de 175 à 250 dans une version avec MODBUS-RTU et une version PWM de base.
Les tailles 190 et 225 sont les premiers RadiCals innovants dans un boîtier de défilement.
Les différentes conceptions, du contrôle de base au contrôle intelligent et autonome, ouvrent de toutes nouvelles possibilités.

Les nouveaux RadiPacs se distinguent par les fonctionnalités suivantes:

• Meilleure efficacité globale
• Niveau sonore confortable
• Conception compacte
• Disponibilité rapide
• Démarrage facile avec une configuration simple de l'électronique de commande
• Système finement réglé avec moteur / électronique de commande / unité de turbine préconfigurés
• Plug & play: unité entièrement pré-assemblée prête à installer
• Source unique: un seul interlocuteur pour tout
• Avantages logistiques grâce à l'unité complète
• Ligne de produits complète sans lacunes
• Pas d'aimants avec des terres rares

En tant que leader technologique pour la ventilation et l'ingénierie d'entraînement, ebm-papst est demandé en tant que partenaire d'ingénierie dans de nombreuses industries. Avec plus de 15 000 produits différents, nous fournissons la bonne solution pour presque tous les défis. Nos ventilateurs et nos variateurs sont fiables, silencieux et économes en énergie.

Mesure du débit d'air:

La méthode de la pression différentielle compare la pression statique en amont de l'anneau d'entrée avec la pression statique dans l'anneau d'entrée.

Le débit d'air peut être calculé à partir de la pression différentielle (entre les pressions statiques) selon l'équation suivante:

q_V=k*√∆p q_V en [m³/h] et ∆p en [Pa]

Si le débit d'air doit être régulé pour rester constant, la pression d'entrée doit être maintenue constante:

∆p = q_V² : k² q_V en [m³/h] et ∆p en [Pa]

k prend en compte les propriétés spécifiques de la bague d'entrée.

La pression est prélevée en 1 (4) point(s) sur la circonférence de la bague d'admission. Le raccordement client se compose d'un raccord de tuyau en forme de T intégré. Le raccord de tuyau convient aux tuyaux pneumatiques d'un diamètre intérieur de 4 mm.

facteurs k: (pour les bagues d'admission RadiCal)

Des normes élevées pour tous les produits ebm-papst

Chez ebm-papst, nous cherchons constamment à améliorer nos produits afin de pouvoir offrir aux clients exactement ce dont ils ont besoin pour leurs besoins particuliers. Une veille attentive du marché nous permet d'intégrer en permanence des améliorations dans nos produits. Comme le montrent les paramètres techniques énumérés ci-dessous, vous pouvez toujours être sûr de trouver la bonne solution d'ebm-papst pour l'application que vous avez en tête.

Paramètres de performance généraux

Tout écart par rapport aux données techniques et paramètres techniques décrits ici est indiqué dans la fiche technique spécifique au produit.

Degré de protection

Le degré de protection est précisé dans les fiches techniques spécifiques aux produits.

Classe d'isolation

La classe d'isolation est précisée dans les fiches techniques spécifiques aux produits.

Position d'installation

La position d'installation est spécifiée dans les fiches techniques spécifiques au produit.

Trous d'évacuation de la condensation

Les informations sur les trous d'évacuation de la condensation sont fournies dans les fiches techniques spécifiques aux produits.

Mode de fonctionnement

Le mode de fonctionnement est spécifié dans les fiches techniques spécifiques aux produits.

Classe de protection

La classe de protection est précisée dans les fiches techniques spécifiques aux produits.

Durée de vie

La durée de vie des produits ebm-papst dépend de deux facteurs principaux:

• La durée de vie du système d'isolation
• La durée de vie du système de roulement

La durée de vie du système d'isolation est essentiellement régie par le niveau de tension, la température et les conditions ambiantes telles que l'humidité et la condensation.

La durée de vie du système de roulement est principalement régie par la charge thermique sur les roulements. Pour la majorité de nos produits, nous utilisons des roulements à billes sans entretien qui peuvent être montés dans n'importe quelle position de montage. Des paliers lisses peuvent également être utilisés, comme décrit dans les fiches techniques spécifiques au produit.

A titre indicatif (en fonction des conditions générales), les roulements à billes ont une durée de vie L10 d'env. 40 000 heures de fonctionnement à une température ambiante de 40 °C.

Nous serons heureux de vous fournir un calcul d'espérance de vie basé sur vos conditions d'utilisation spécifiques.

Protection moteur/protection thermique

Les informations sur la protection moteur et la protection thermique sont fournies dans les fiches techniques spécifiques aux produits.

Les méthodes de protection suivantes sont fournies en fonction du type de moteur et du domaine d'application:

• Protection contre les surcharges thermiques, en circuit ou externe
• PTC avec diagnostic électronique
• Protection d'impédance
• Protection contre les surcharges thermiques avec diagnostic électronique
• Limitation de courant via l'électronique

Si une protection externe contre les surcharges thermiques est utilisée, un déclencheur disponible dans le commerce doit être connecté par le client pour l'arrêt. Une protection moteur conforme à la norme applicable doit être installée pour les produits non équipés d'une protection thermique intégrée contre les surcharges et non protégés contre une mauvaise utilisation.

Paramètres de contrainte/performance mécanique

Tous les produits ebm-papst sont soumis à des tests complets conformément aux spécifications normatives et intègrent également la vaste expérience d'ebm-papst.

Tests de vibrations

Les tests de vibration sont effectués comme suit:

• Test de vibration en fonctionnement selon DIN IEC 68 partie 2-6
• Test de vibration à l'arrêt selon DIN IEC 68 partie 2-6

Charge de choc

Les tests de charge de choc sont effectués comme suit:

• Charge de choc selon DIN IEC 68 partie 2-27

Note d'équilibrage

Les tests d'équilibrage des notes sont effectués comme suit:

• Balourd résiduel selon DIN ISO 1940
• Niveau de qualité d'équilibrage standard G 6.3

Si votre application particulière nécessite un niveau d'équilibrage plus élevé, veuillez nous contacter et préciser les détails dans votre commande.

Paramètres de contrainte/performance chimiques et physiques

Veuillez consulter votre contact ebm-papst pour toute question concernant les contraintes chimiques et physiques.

Domaines d'utilisation, industries et applications

Nos produits sont utilisés dans une variété d'industries et pour de nombreuses applications:

Technologie de ventilation, de climatisation et de réfrigération, technologie des salles blanches, ingénierie automobile et ferroviaire, technologie médicale et de laboratoire, électronique, systèmes informatiques et de bureau, télécommunications, appareils électroménagers, systèmes de chauffage, machines et installations, ingénierie d'entraînement.

Nos produits ne sont pas destinés à être utilisés dans l'industrie aérospatiale!

Spécifications légales et normatives

Les produits décrits dans ce catalogue sont développés et fabriqués conformément aux normes applicables au produit particulier et, si elles sont connues, conformément aux conditions du domaine d'application particulier.

Normes

Les informations sur les normes sont fournies dans les fiches techniques spécifiques aux produits.

EMC

Des informations sur les normes CEM sont fournies dans les fiches techniques spécifiques aux produits.

La conformité aux normes EMC doit être évaluée sur le produit final, car les propriétés EMC peuvent changer selon les conditions d'installation.

Touchez courant

Les informations sur le courant de contact sont fournies dans les fiches techniques spécifiques aux produits.

La mesure est effectuée conformément à la norme IEC 60990.

Approbations

Veuillez nous contacter si vous avez besoin d'un type d'approbation spécifique (VDE, UL, GOST, CCC, CSA, etc.) pour votre produit ebm-papst.

La plupart de nos produits peuvent être fournis avec l'homologation applicable. Des informations sur les agréments existants sont fournies dans les fiches techniques spécifiques aux produits.

Mesures des performances aériennes

Toutes les mesures de performance de l'air sont effectuées sur des bancs d'essai de chambre côté aspiration conformes aux exigences des normes ISO 5801 et DIN 24163. Les ventilateurs testés sont fixés à la chambre de mesure avec entrée et sortie d'air libres (catégorie d'installation A) et actionnés à tension nominale, avec courant alternatif également à fréquence nominale, sans accessoires supplémentaires tels qu'une grille de protection.

Comme l'exigent les normes, les courbes de performance de l'air indiquées se réfèrent à une densité d'air de 1,15kg/m³.

Conditions de mesure de l'air et du son

Les mesures sur les produits ebm-papst sont prises dans les conditions suivantes:

• Ventilateurs axiaux et diagonaux dans le sens du flux d'air "V" en buse pleine sans grille de protection
• Ventilateurs centrifuges courbés vers l'arrière, à rotation libre avec anneau d'admission
• Ventilateurs centrifuges à simple et double entrée incurvés vers l'avant avec boîtier
• Ventilateurs centrifuges à double entrée incurvés vers l'arrière avec boîtier

Mesures sonores

Toutes les mesures sonores sont prises dans des salles anéchoïques avec plancher réverbérant. Les chambres d'essais acoustiques ebm-papst répondent aux exigences de la classe de précision 1 selon la norme DIN EN ISO 3745. Pour la mesure acoustique, les ventilateurs testés sont placés dans une paroi réverbérante et fonctionnent à la tension nominale, avec un courant alternatif également à la fréquence nominale, sans aucune accessoires supplémentaires tels qu'une grille de protection.

Pression acoustique et niveau de puissance acoustique

Toutes les valeurs acoustiques sont déterminées conformément aux normes ISO 13347, DIN 45635 et ISO 3744/3745 selon la classe de précision 2 et données sous forme de notation A.

Pour la mesure du niveau de pression acoustique Lp, le microphone est situé du côté de l'aspiration du ventilateur testé, généralement à une distance de 1 m sur l'axe du ventilateur.

Pour la mesure du niveau de puissance acoustique L_w 10 microphones sont répartis sur une surface enveloppante côté aspiration du ventilateur testé (voir graphique). Le niveau de puissance acoustique mesuré peut être calculé approximativement à partir du niveau de pression acoustique en ajoutant 7 dB.

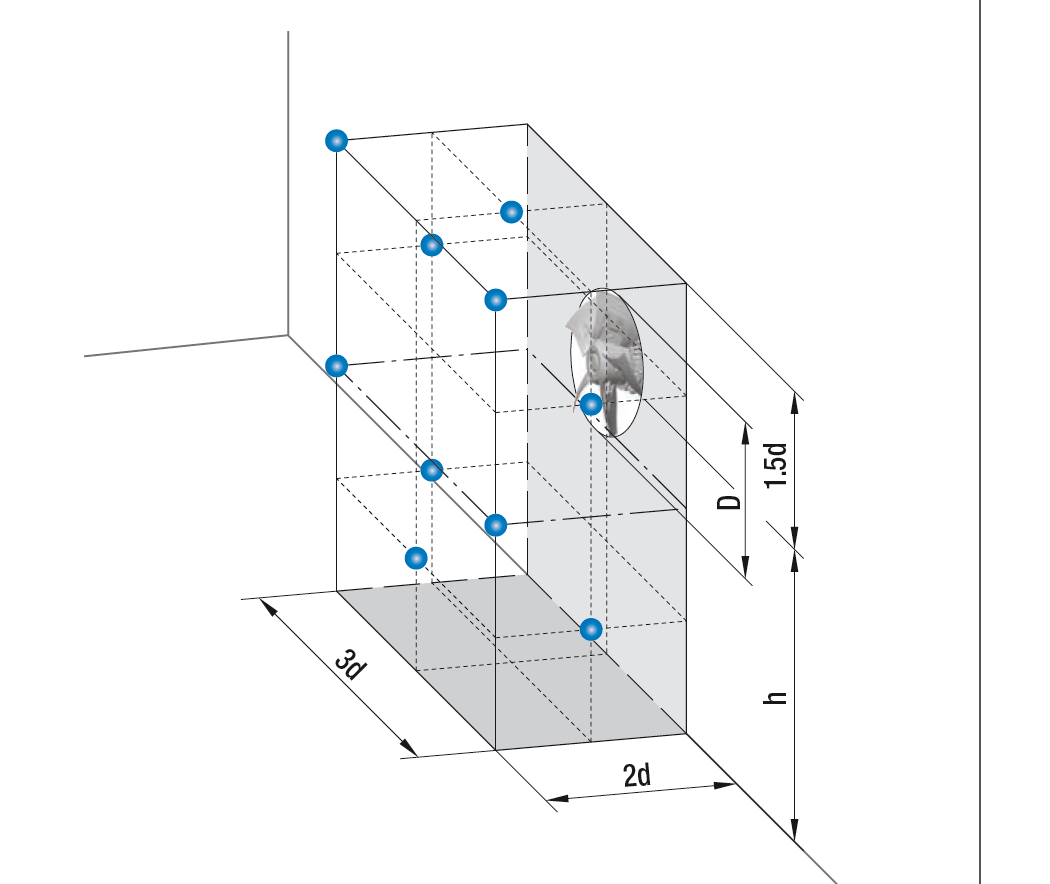

Configuration de mesure selon ISO 13347-3 et DIN 45635-38:

• 10 points de mesure
• d ≥ D
• h = 1.5d ... 4.5d
• Zone de mesure S = 6d² + 7d (h + 1.5d)

Niveau cumulé de plusieurs sources sonores de même niveau

L'addition de 2 sources sonores avec le même niveau produit une augmentation de niveau d'env. 3 dB. Les caractéristiques sonores de plusieurs ventilateurs identiques peuvent être prédites sur la base des valeurs sonores spécifiées dans la fiche technique. Ceci est illustré dans le graphique ci-contre.

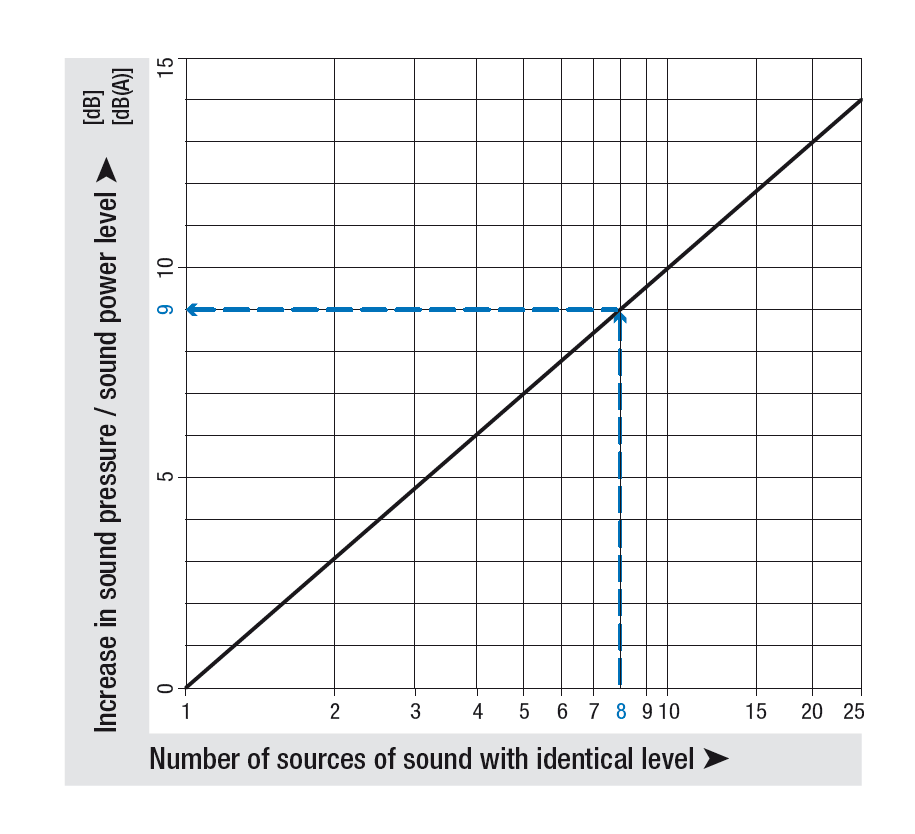

Exemple: Il y a 8 ventilateurs axiaux A3G800 sur un condenseur. Selon la fiche technique, le niveau de pression sonore d'un ventilateur est de 75 dB(A). L'augmentation de niveau déterminée à partir du graphique est de 9 dB. Cela signifie qu'un niveau total de 84 dB(A) est à prévoir pour l'installation.

Niveau cumulé de deux sources sonores avec des niveaux différents

Les caractéristiques sonores de deux ventilateurs différents peuvent être prédites sur la base des valeurs sonores spécifiées dans la fiche technique. Ceci est illustré dans le graphique ci-contre.
Exemple : dans une unité de ventilation, il y a un ventilateur axial A3G800 avec un niveau de pression acoustique de 75 dB(A) au point de fonctionnement et un ventilateur axial A3G710 avec 71 dB(A ). La différence de niveau est de 4 dB. L'augmentation de niveau d'env. 1,5 dB peut maintenant être lu sur le graphique. Cela signifie qu'un niveau total de 76,5 dB(A) est à prévoir pour l'appareil.

Lois sur la distance

Le niveau de puissance acoustique n'est pas régi par la distance par rapport à la source de bruit. En revanche, le niveau de pression acoustique diminue à mesure que l'on s'éloigne de la source sonore. Le graphique ci-contre montre la diminution du niveau dans des conditions de champ lointain. Les conditions de champ lointain s'appliquent s'il existe une distance considérable entre le microphone et le ventilateur par rapport au diamètre du ventilateur et à la longueur d'onde considérée. En raison de la complexité du sujet, la littérature doit être consultée pour des informations plus détaillées sur les champs lointains. Le niveau dans le champ lointain diminue de 6 dB chaque fois que la distance est doublée. Différentes relations s'appliquent dans le champ proche du ventilateur et le niveau peut diminuer dans une bien moindre mesure. L'exemple suivant s'applique uniquement aux conditions de champ lointain et peut varier considérablement en raison des effets de l'installation :

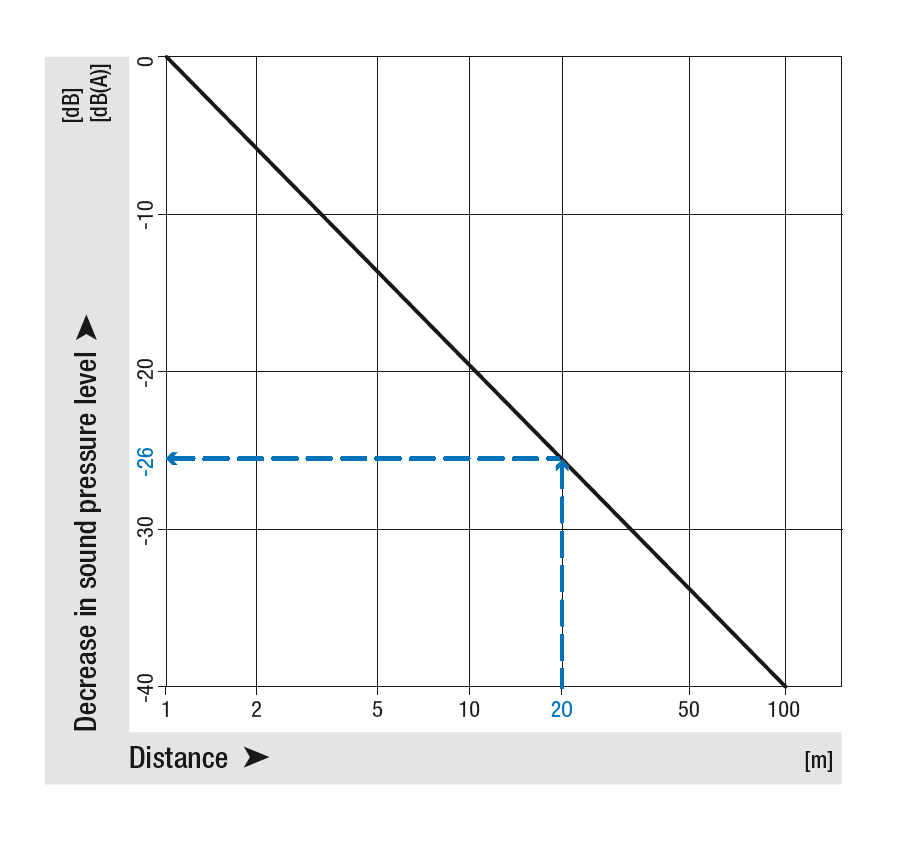

Pour un ventilateur axial A3G300, un niveau de pression acoustique de 65 dB(A) a été mesuré à une distance de 1 m. D'après le graphique ci-contre, cela donnerait une réduction de 26 dB à une distance de 20 m, soit un niveau de pression acoustique de 39 dB(A)
