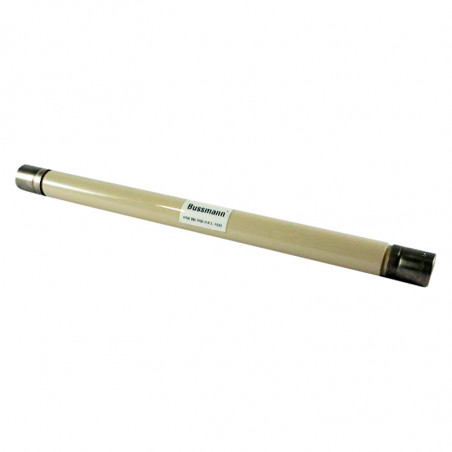

Inserts pour les transformateurs et les transformateurs de tension
  • Inserts pour les transformateurs et les transformateurs de tension

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: EATON Bussmann

Inserts pour les transformateurs et les transformateurs de tension

FUSE INSERTS VT TYPE IN BRITISH STANDARD

Table. Nominal data

UN
[kV]		 Marking IN
[A]		 Imax
[kA]		 L
[mm]
11 NBUN* 2 3,15 6,3       50 86
3,6 ABWN* 3,15 6,3         50 142
3,6 ABCN* 3,15 6,3 10       50 195
5,5 AMWNA 0,5E 1E 2E 3E 4E 5E 50 142
5,5 ABWNA 0,5E 1E 2E 3E 5E   50 142
7,2 ABWN* 3,15 6,3         45 142
7,2 ABCN* 3,15 6,3         45 195
7,2 OBCN* 3,15 6,3         45 195
7,2 OBWN* 3,15 6,3         45 142
12 ABCN* 3,15           45 195
12 OBCN* 3,15           45 195
15,5 ABFN* 3,15           32 254
15,5 OBFN* 3,15           32 254
17,5 ABGN* 3,15           35 359
17,5 OBGN* 3,15           35 359
24 ABGN* 3,15           25 359
24 OBGN* 3,15           25 359
36 OBGN* 3,15           31,5 359
Caution:
*– last letter in marking – A- cylindrical ferulle, 22 – screw ending 8mm from one , 36kV AGGN* 3,15A is also available for some interior applications.
Dimensions[mm]

Time - current characteristics

Time - current characteristics for inserts in British standard for nominal voltages 3,6kV - 36kV and nominal currents 3.15A, 6.3A, 10A.
* – curve for all inserts 3,15A shown in table
+ – curve for all inserts 6,3A shown in table.


Fuse inserts for measuring transformers type CAV

Table. Nominal data

UN
[kV]		 Marking IN
[A]		 L
[mm]
3,6 3,6 CAV 2         220
5,5 5,5CAV 15E         187
5,5 5,5CAVH 0,5E 1E 2E     187
7,2 7,2CAV 2 10       220
12 12CAV 2         220
15,5 15,5CAV 0,5E 1E 2E 3E 7E 327
15,5 15,5CAVH 0,5E 1E 2E     327
17,5 17,5CAV 2 4 6 10   220
24 24CAV 2 3 4     340
36 36CAV 2 4       440
38 38CAV 4E         440
38 38CAVH 0,5E 1E 2E     440

Table.  I2t for 3,6kV - 36kV fuse inserts (values refer to all inserts in British standard, current 3,15A and ABC or OBC marking.


Type Nominal current
[A]		  I2t
min
[A2s]		 max
[A2s]
ABC/OBC 3,15 6,2 82

Dimensions[mm]
