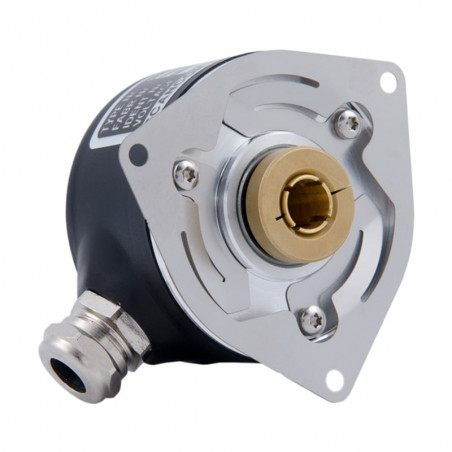

Inkrementalny enkoder z wejściem na wałek serii SCH50B

Enkoder serii SCH50B przeznaczony jest do pomiaru przemieszczeń kątowych, a więc zarówno do pomiaru kąta obrotu jak i prędkości obrotowej.


Przetwornik pozwala na określenie pozycji względnej przez zliczanie impulsów. Przy tym kierunek ruchu może być rozpoznawany dzięki przesunięciu fazowemu kanałów A i B, tak, że elektronika współpracująca musi dodawać lub odejmować przychodzące impulsy. Kanał zerowy C (indeks) oznacza przy każdym obrocie przetwornika pozycję absolutną, która może służyć do wyznaczania pozycji zerowej układu pomiarowego. Rozdzielczość przetwornika określana jest w działkach odpowiadających liczbie kresek na tarczy podziałowej przetwornika przypadającej na jeden pełny obrót. Przetwornik wykonany jest w technologii SMD gwarantującą doskonałą trwałość i niezawodność urządzenia. Stopień szczelności obudowy ochronnej IP 65 pozwala na zastosowanie przetwornika w trudnych warunkach pracy. Enkoder może być z łatwością podłączony do systemu automatyki przemysłowej PLC. Gwarantuje to mały pobór mocy i szeroki zakres zasilania przetwornika od 4,5 do 30 VDC.



Parametry elektryczne

Sygnał wyjściowy: inkrementalny (kanały A i B)
Sygnał określający pozycję zerową: kanał Z (jeden impuls na obrót)
Typ wyjścia: z obciążeniem aktywnym typu 'totempole'
Zasilanie: 4,5...30VDC (zabezpieczenie przed odwrotnym podłączeniem)
Pobór prądu bez obciążenia: max 45 mA
max prąd obciążenia na kanał: 30 mA (zabezpieczenie przed zwarciem)
Napięcie wyjściowe odpowiadające sygnałowi '0': max 500mV przy prądzie I = 10 mA
Napięcie wyjściowe odpowiadające sygnałowi'1': min 600mV przy prądzie I = 10 mA
>max 1,3V przy prądzie I = 25 mA
Max częstotliwość: 300 kHz
Temperatura pracy: 40...85°C
Sygnał wyjściowy: standardowy
odwrócony
różnicowy (kompatybilny z RS422A)


Parametry mechaniczne

Waga: 150g
Materiał: obudowa: aluminium
wejście na wałek: mosiądz
łożyska: smarowane kulkowe
Średnica wałka: Ø6mm, Ø8mm
Dopuszczalne obciążenie osiowe: 20N
Dopuszczalne obciążenie promieniowe: 20N
Max prędkość: 12000 obr./min.
Stopień ochrony: IP65


INKREMENTALNY ENKODER Z WEJŚCIEM NA WAŁEK SERII SCH50B obwód wyjściowy
INKREMENTALNY ENKODER Z WEJŚCIEM NA WAŁEK SERII SCH50B wymiar
