Gyártó: Scancon

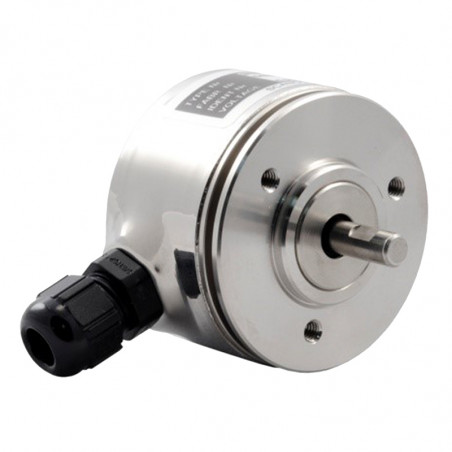

Przetworniki obrotowo-impulsowe (ENKODERY)

Rozróżnia się dwa typy przetworników: inkrementalne i absolutne - działające wg odmiennych zasad.


Przetwornik inkrementalny - ma naniesione na przezroczystej tarczy wirnika nieprzezroczyste kreski kodujące. Poprzez obrót tarczki wytwarzany jest sygnał świetlny o charakterze “0 - 1” (jasno - ciemno), który w układzie elektronicznym przetwornika zostaje przekształcony w wyjściowy sygnał cyfrowy. Wartość pomiarowa tworzona jest przez odpowiednie sumowanie impulsów w zewnętrznym układzie elektronicznym. Maksymalna ilość kresek kodujących wynosi 5000, a odpowiadająca jej rozdzielczość kątowa 360°/5000 tj. ok. 4,3’.

Przetwornik absolutny - ma naniesiony na tarczy kod cyfrowy, najczęściej Gray - rzadziej binarny standardowy lub BCD. Rozdzielczość przetwornika (1 obr) wynosi 10, 12 lub 13 bitów - tarcza posiada więc odpowiednio 10, 12 lub 13 okręgów z naniesionymi odcinkami przezroczystymi i nieprzezroczystymi, stanowiącymi dla układu emitera i odbiornika światła źródło sygnałów “0 - 1” (ciemno - jasno).



Enkodery - wersje standardowe

Typ SCA50 SCA58 SCH50I SCH50IF SCH50F SCH50B SCH50L
Parametry mechaniczne
Maks. pr. obr. [min-1] 12000 12000 3000 6000 12000 12000 6000
Średnica wałka/otworu [mm] 6/8/10 1/4"
/ 3/8"		 6/6,35/8/10 10/12/14 10/12/14/15 6/8 6/8 6/8
Maks. wymiary [mm] Ø50 x 49 Ø58 x 44(45) Ø50(75) x 38 Ø50(75) x 40 Ø50(57,5) x 34 Ø50(57,5) x 36 Ø50(57,5)x40
Maks. obc. wałka prom./osi. [N] 20/20 20/20 50/50 50/50 20/20 20/20 20/20
Maks. temp. pracy [°C] -40 ... 85 -40 ... 85 -40 ... 85 -40 ... 85 -40 ... 85 -40 ... 85 -40 ... 85
St. ochrony IP 65 (IP 67) IP 65 (IP 67) IP 65 IP 65 IP 65 IP 65 IP 65
Maks. rozdzielczość [ppr] 12500 12500 12500 12500 12500 12500 12500
Parametry elektryczne
Wyjście z obciążeniem aktywnym ( typu "totem pole")
Napięcie zasilania [VDC] 4,5..30
Rodzaj kabla 8 przewodów (0,14mm2) skręcane parami/ ekranowane
Ochrona przeciwzwarciowa Wyłączenie termiczne przy 155OC
Maks. częstotl. impulsów [kHz] 300<


Enkodery - wersje niestandardowe

Rodzaj Nano Micro Mini Stal nierdzewna Przemysłowe Przemysł ciężki Wykonanie Ex
Typ SC09 SCA18 SCH24 SCA50-SR SCA80 2RMHD 2REX-H-SR
Parametry mechaniczne
Maks. pr. obr. [min-1] 12000 12000 12000 6000 6000 3000 1500
średnica wałka/otworu [mm] 2 4 2/3/4 6/8/10 10 15 10/12/14/15
Maks. wymiary [mm] 09 x 20 018 x 31 024 x 21.3   084 x 68
Maks. obc. wałka prom./osi. [N] 20/20 20/20 20/20 20/20 50/100 250/250 50/50
Maks. temp. pracy [°C] 0 ... 70 0 ... 70 -40 ... 80 -40 ... 80 -40 ... 80 -40 ... 80 -40 ... 80
St. ochrony IP 54 IP 50 IP 64 IP 67 IP 67 IP 65 IP 67
Maks. rozdzielczość [ppr] 1000 5000 5000 12500 12500 7500 12500
Parametry elektryczne
Wyjście z obciążeniem aktywnym (typu "totem pole") NPN otwarty kolektor z obciążeniem aktywnym (typu "totem pole")
Napięcie zasilania [VDC] 5 ±10% 5 ±10% 4,5..30
Rodzaj kabla   Taśma 8-żyłowa (0,14mm2) Przewód
5-(0,14mm2)
lub 8-żyłowy
(0,05mm2)
ekranowany		 8 przewodów (0,14mm2) skręcane parami/ ekranowane przewód 5-(0,14mm2) lub 8-żyłowy
(0,05mm2)		 8 przewodów (0,14mm2) skręcane parami/ ekranowane
Ochrona przeciwzwarciowa Wyłączenie termiczne przy 155°C
Maks. częstotl. impulsów [kHz] 200 200 200 300 300 200 300
