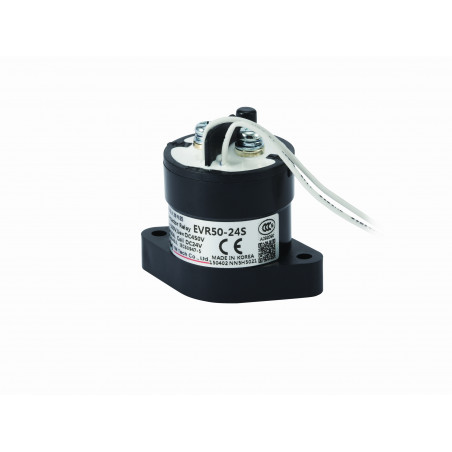

Przekaźnik DC EVR50
  • Przekaźnik DC EVR50

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: YM Tech

Przekaźnik DC EVR50

  • EVR50

Aplikacje

  • Przekaźnik wstępnego ładowania,
  • Pojazd elektryczny,
  • Ładowarki,
  • Fotowoltaika,
  • etc.

Wartości znamionowe cewki magnetycznej

Napięcie nominalne (v)Prąd znamionowy (mA)Rezystancja cewki (Ω)Napięcie wzbudzenia (V)Maks.Napięcie odpadowe (V)MinMaks. napięcie (V)Maks.Moc cewki (W) rozpraszanie
DC 220 17 14,500 75% Min. 10% 130% 3 ~ 3.5
110 29 3,750
72 45 1,600
60 54 1,120
48 66 730
36 90 400
24 133 180
12 267 45
6 545 11

Oceny kontaktów

TypObciążenie rezystancyjne 1 bieguna (L/R≤1㎳)
Maks. prąd przełączania (przewód o średnicy 10㎟) 50A
Maks. zdolność przełączania 1200VDC 10A
Napięcia przełączania znamionowego styku 12~1200VDC
Maks. wydajność styku (przewód o średnicy 10㎟) 150A 30Sec.
250A 10Sec.
Spadek napięcia na stykach na 50A 0.25V max.
Min. dopuszczalne obciążenie 12V DC 0.5A
Opis S.P On/Off, (1a)

Charakterystyka

Początkowa rezystancja izolacjiMin. 100㏁ 500V DC
Oczekiwane życie Mechaniczny (Min.) 2×106
Elektryczny (L/R≤1㎳) 450V DC 10A 1×105
250V DC 15A 2×105
Początkowe napięcie przebicia Między otwartymi kontaktami 2500V AC 60 Sec. 10mA
Między stykami a cewką 2500V AC 60 Sec. 10mA
Czas pracy (przy 20 ℃) Max. 20㎳
Czas zwolnienia (przy 20 ℃) Max. 5㎳
Odporność na wstrząsy Funkcjonalny Min 196 ㎨ {20G},(10㎲)
Destrukcyjny Min 490 ㎨ {50G}
Odporność na wibracje Funkcjonalny 43 ㎨ {4.4G} 10 to 200㎐,(10㎲)
Destrukcyjny 43 ㎨ {4.4G} 10 to 200㎐
Warunki operacji transport i przechowywanie Temperatura otoczenia -40℃ to +85℃
Wilgotność 5 to 85% R.H.
Waga jednostkowa 110g
