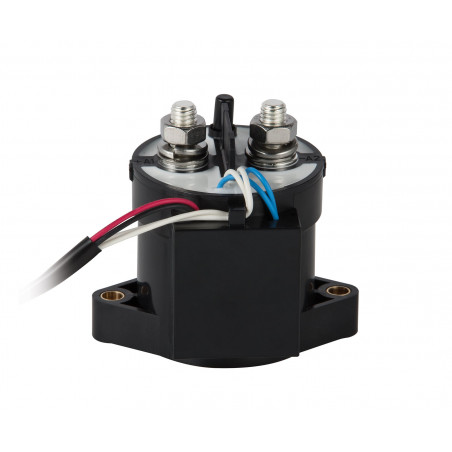

Przekaźnik DC EVR250
  • Przekaźnik DC EVR250

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: YM Tech

Przekaźnik DC EVR250

  • EVR250

Aplikacje

  • Pojazd elektryczny,
  • Ładowarki,
  • Systemy magazynowania energii,
  • Fotowoltaika,
  • Pojazdy specjalne,
  • Pojazd z ogniwami paliwowymi,
  • etc.

Wartości znamionowe cewki magnetycznej

Napięcie nominalne (V)Prąd rozruchowy cewki 100ms (maks.)Prąd cewki trzymającej (mA)Napięcie wzbudzenia (V)Maks.Napięcie odpadowe (V)Min.Napięcie trzymania (V)Min.Maks. napięcie (V)Maks.
B 72 1.3A 0.05~0.12A 32VDC 18VDC 22VDC 95VDC
60
36
A 36 2.4A 0.09A 9VDC 6VDC 7.5VDC 36VDC
24 2.4A 0.14A
12 2.4A 0.29A
12 2.4A 0.29A 9VDC 6VDC 7.5VDC 18VDC
24 1.3A 0.17A 18VDC 12VDC 13.5VDC 32VDC

Oceny kontaktów

TypObciążenie rezystancyjne 1 bieguna (L/R≤1㎳)
Maks. Prąd ciągły (przewód o średnicy 300㎟) 500A
Maks. prąd przełączania 250A
Maks. zdolność łączeniowa przy max. napięcia 900VDC 200A
Napięcia przełączania znamionowego styku 12~1200VDC
Maks. prąd odcięcia 600VDC 1000A 3 Ops / 400VDC 1500A 2 Ops
Obciążenie C-R (ładowanie) 500V 1500A 4,000 Ops / 500V 500A 30,000 Ops
Spadek napięcia na stykach na 100A 30mV Max.
Min. dopuszczalne obciążenie 12V DC 0.5A
Opis S.P On/Off (a)
Układ styków, styki pomocnicze 1Form A (SPST-NO.)
Ogólny Aux. Prąd kontaktowy, maks. 2A 30VDC / 3A 125VAC
Ogólny Aux. Prąd kontaktowy, min. 100mA 8VDC
Aux stop złota. Kontakty Max. 0.1A 30VDC / 0.1A 30VAC
Aux stop złota. Kontakty min. 1mA 5VDC / 1mA 5VAC

Charakterystyka

Początkowa rezystancja izolacjiMin. 100㏁ 500V DC
Oczekiwane życie Mechaniczny (Min.) 2×106
Elektryczny (L/R≤1㎳) 450V DC 10A 7×103
750V DC 250A 3×103
Początkowa rezystancja izolacji Min. 100㏁ 500V DC
Początkowe napięcie przebicia Między otwartymi kontaktami 4000V AC 60 Sec. 5mA
Między stykami a cewką 4000V AC 60 Sec. 5mA
Czas pracy (przy 20 ℃) Max. 30㎳
Czas zwolnienia (przy 20 ℃) Max. 10㎳
Odporność na wstrząsy Funkcjonalny Min 196 ㎨ {20G}
Destrukcyjny Min 490 ㎨ {50G}
Odporność na wibracje Funkcjonalny 100 ㎨ {10G} 10 to 500㎐
Destrukcyjny 100 ㎨ {10G} 10 to 500㎐
Warunki operacji transport i przechowywanie Temperatura otoczenia -40℃ to +85℃
Wilgotność 5 to 85% R.H.
Waga jednostkowa 460g
