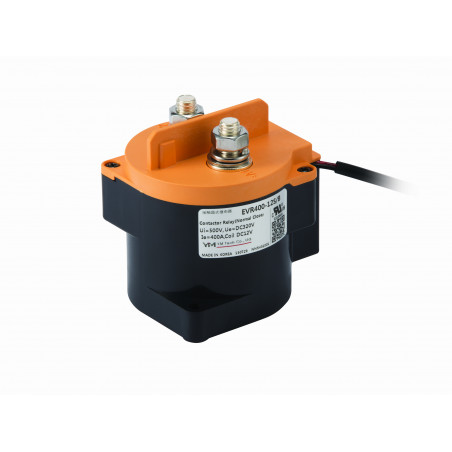

Przekaźnik DC EVR400
  • Przekaźnik DC EVR400

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: YM Tech

Przekaźnik DC EVR400

  • EVR400

Aplikacje

  • Pojazd elektryczny,
  • Ładowarki,
  • Systemy magazynowania energii,
  • Fotowoltaika,
  • Pojazdy specjalne,
  • Pojazd z ogniwami paliwowymi,
  • etc.

Wartości znamionowe cewki magnetycznej

Napięcie nominalne (V)Prąd rozruchowy cewki 100ms (maks.)Prąd cewki trzymającej (mA)Napięcie wzbudzenia (V)Maks.Napięcie odpadowe (V)Min.Napięcie trzymania (V)Min.Maks. napięcie (V)Maks.
B 72 1.3A 0.045~0.07A 32VDC 18VDC 22VDC 95VDC
60
36
A 36 3.8A 0.09A 9VDC 6VDC 7.5VDC 36VDC
24 0.13A
12 0.27A
12 1.2A 0.32A 9VDC 6VDC 7.5VDC 18VDC
24 0.6A 0.16A 18VDC 12VDC 13.5VDC 32VDC

Oceny kontaktów

TypObciążenie rezystancyjne 1 bieguna (L/R≤1㎳)
Maks. Prąd ciągły (rozmiar przewodu 150㎟×2) 500A
Maks. prąd przełączania 450V DC 400A Certyfikat UL
1200V DC 80A
1000V DC 90A
1000V DC 100A CE
Napięcia przełączania znamionowego styku 12~1500VDC
Maks. prąd odcięcia 300VDC 2500A 3 Ops
Obciążenie C-R (ładowanie) 500V 1500A 4,000 Ops / 500V 500A 30,000 Ops
Spadek napięcia na stykach na 100A 30mV Max
Min. dopuszczalne obciążenie 12VDC 0.5A
Opis S.P On/Off (a)
Układ styków, styki pomocnicze 1Form A (SPST-NO.)
Ogólny Aux. Prąd kontaktowy, maks. 2A 30VDC / 3A 125VAC
Ogólny Aux. Prąd kontaktowy, min. 100mA 8VDC
Aux stop złota. Kontakty Max. 0.1A 30VDC / 0.1A 30VAC
Aux stop złota. Minimalne kontakty 1mA 5VDC / 1mA 5VAC

Charakterystyka

Oczekiwane życieMechaniczny (Min.)2×106
Elektryczny (L/R≤1㎳) 450V DC 10A 7×103
750V DC 250A 3×103
1000V DC 100A 1×104
Początkowa rezystancja izolacji Min. 100㏁ 500V DC
Początkowe napięcie przebicia Między otwartymi kontaktami 3500V AC 60 Sec. 5mA
Między stykami a cewką 3500V AC 60 Sec. 5mA
Czas pracy (przy 20 ℃) Max. 30㎳
Czas zwolnienia (przy 20 ℃) Max. 10㎳
Odporność na wstrząsy Funkcjonalny Min 196 ㎨ {20G}
Niszczycielska Min 490 ㎨ {50G}
Odporność na wibracje Funkcjonalny 100 ㎨ {20G} 80 to 2000㎐
Destrukcyjny 100 ㎨ {20G} 80 to 2000㎐
Warunki operacji transport i przechowywanie Temperatura otoczenia -40℃ to +85℃
Wilgotność 5 to 85% R.H.
Waga jednostkowa 660g
