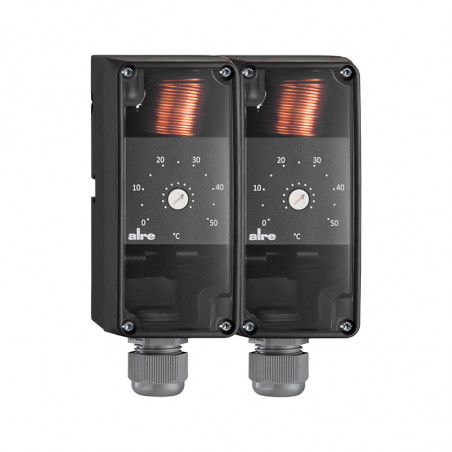

Uniwersalny podwójny termostat kapilarny RTKSA

Aplikacje

Ta seria urządzeń została specjalnie opracowana do stosowania w technice grzewczej; w układach kotłowych lub zbiornikach magazynowych; stacje przesyłowe ciepła i systemy wymiany ciepła; w technologii wentylacji do monitorowania powietrza nawiewanego lub jako ograniczniki nagrzewnic elektrycznych, a także do kontroli i monitorowania temperatur w rurociągach i zbiornikach.

Tuleje zanurzeniowe, cewki ochronne i zestaw montażowy JZ-31 do montażu na rurze nie wchodzą w zakres dostawy.

Akcesorium JZ-30 musi być używane w połączeniu z tulejami zanurzeniowymi.



Dane techniczne

Kolor: Szary antracyt (podobny do RAL7016), strona przednia przezroczysta
Materiał czujnika: Cu
Długość czujnika: 2 mln
Maks. temperatura czujnika Górna wartość skali +15%
Maks. temperatura głowicy: 80 °C
Dopuszczalna wilgotność powietrza: Maks. 95% wzgl. wilgotność, bez kondensacji
Napięcie robocze: Żaden
Maks. prąd przełączania: styk NC:
16 (2,5) A przy 230 VAC +10%
0,25 A przy 230 VDC +10%
styk NO TR/TW:
6,3 (2,5) A przy 230 VAC +10%
0,25 A przy 230 VDC +10%
styk NO TB /STB:
2,0 (0,4) A przy 230 VAC +10%
0,25 A przy 230 VDC +10%
Min. prąd przełączania: Min. 100 mA przy 24 V (AC/DC)
Maks. napięcie przełączania: 230 VAC 50/60 Hz, 230 VDC
Min. napięcie przełączania: 24 VAC/50 Hz, 24 VDC
Element przełączający: mikro przełącznik
Styk przełączający: 2 x przełączniki, bezpotencjałowe
Zakres sterowania: ogrzewanie lub chłodzenie
Połączenie elektryczne: Zaciski wtykowe
Montaż/przystawka: Montaż naścienny lub z opcjonalnym przyłączem procesowym (tuleja zanurzeniowa lub cewka ochronna)
Klasa ochrony: i
Stopień ochrony: RTKSA-xxx.x0x IP40
RTKSA-xxx.x1x IP54
opcjonalnie IP65
Bezpieczeństwo i EMC: Zgodnie z DIN EN 60730 (VDE 0631)
Czujnik: kapilara wypełniona płynem
Główne cechy: Skala: stopnie Celsjusza


Rodzaj Przedmiot nr. Zakres sterowania Histereza Czujnik Ø x L Cechy PG
RTKSA-010.200 KA001000 TR: 0…120 °C
STB: 70…130 °C		 TR: 3 K
STB: -10…-15 K*		 6 x 87 mm,
6 mm x 66		 TR (ustawienie zewnętrzne),
STB (ustawienie wewnętrzne/zewnętrzny reset)		 II
RTKSA-013.210 KA001200 TW: 0…120 °C
TB: 20…150 °C		 TW: 3 K
TB: -10…-15 K*		 6 x 87 mm,
6 mm x 55		 TW (ustawienie wewnętrzne)
TB (ustawienie wewnętrzne/zewnętrzny reset)		 II
RTKSA-014.210 KA001100 TW: 0…120 °C
TW: 0…120 °C		 TW: 3 k.
TW: 3 k		 6 x 87 mm,
6 mm x 87		 2x TW (ustawienie wewnętrzne) II

TR = regulator temperatury, TW = monitor temperatury, TB = ogranicznik temperatury, STB = ogranicznik temperatury bezpieczeństwa
(*) Ręczny reset po schłodzeniu o 10–15 K (w zależności od skonfigurowanej wartości zadanej).



Akcesoria Przedmiot nr. Długość Materiał Średnica IxA** Cechy PG
THK-2-100x17 KA979901 100 mm mosiądz niklowany 14,8x17mm Tuleja zanurzeniowa II
THK-2-200x17 KA979902 200 mm mosiądz niklowany 14,8x17mm Tuleja zanurzeniowa II
NTHK-2-100x17 KA979903 100 mm V4A (1.4571) 14,8x17mm Tuleja zanurzeniowa II
NTHK-2-200x17 KA979904 200 mm V4A (1.4571) 14,8x17mm Tuleja zanurzeniowa II
SWK-2-100 KA989901 100 mm stal niklowana 10,5x17mm Cewka ochronna z płytą kołnierzową II
SWK-2-200 KA989903 200 mm stal niklowana 10,5x17mm Cewka ochronna z płytą kołnierzową II

(**) I = minimalna średnica wewnętrzna / A = nominalna średnica zewnętrzna



Akcesoria Przedmiot nr. Cechy PG
JZ-30 KA999902 Zestaw montażowy RTKSA do sterowników podwójnych THK/NTHK/SWK II


Porównanie typów (stary/nowy typ)

Stare wszystkie typy Zakres sterowania Histereza Nowe wszystkie typy Zakres sterowania Histereza Akcesoria
KR 85.100-5 TR 35…95 °C
TW 35…95 °C		 5 k.
5 k		 RTKSA-014.210 TW: 0…120 °C
TW: 0…120 °C		 3 k.
3 k		 THK-2-100x17 + JZ-30
KR 85,406-2 TW 0…70 °C
TW 0…70 °C		 2 k.
2 k		 THK-2-100x17 + JZ-30
KR 85.101-5 TR 35…95 °C
TW 35…95 °C		 5 k.
5 k		 THK-2-200x17 + JZ-30
KR 85.102-5 TR 35…95 °C
TW 50…130 °C		 5 k.
8 k		 THK-2-100x17 + JZ-30
KR 85.109-2 TR 0…70 °C
TW 0…70 °C		 2 k.
2 k		 THK-2-100x17 + JZ-30
KR 85.400-5 TW 35…95 °C
TW 35…95 °C		 5 k.
5 k		 THK-2-100x17 + JZ-30
KR 85,401-5 TW 35…95 °C
TW 35…95 °C		 5 k.
5 k		 THK-2-200x17 + JZ-30
KR 85,315-5 TR 35…95 °C
STB stały na 100 °C		 5 K
-20 K		 RTKSA-010.200 TR: 0…120 °C
STB: 7…130 °C		 3K
-10…-15K		 THK-2-200x17 + JZ-30
KR 85,311-2 TR 0…70 °C
STB stały na 75 °C		 2 K
-20 K		 THK-2-100x17 + JZ-30
KR 85,312-2 TR 0…70 °C
STB stały na 75 °C		 2 K
-20 K		 THK-2-200x17 + JZ-30
KR 85,314-5 TR 35…95 °C
STB stały na 100 °C		 5 K
-20 K		 THK-2-100x17 + JZ-30
LR 85,315-5 TR 35…95 °C
STB stały na 100 °C		 5 K
-20 K		 SWK-2-200
85.312-2 TR 0…70 °C
STB stały na 75 °C		 2 K
-20 K		 SWK-2-200
KR 85.204-8 TR 50…130 °C
TB 95…130 °C		 8 K
-8 K		 RTKSA-013.210 TW: 0…120 °C
TB: 20…150 °C		 3K
-10…-15K		 THK-2-100x17 + JZ-30
KR 85.230-5 TR 35…95 °C
TB 95…110 °C		 5 k.
5 k		 THK-2-100x17 + JZ-30
KR 85.207-5 TR 35…95 °C
TB 85…120 °C		 5 K
-8 K		 THK-2-200x17 + JZ-30
