Gyártó: HEITEC AG

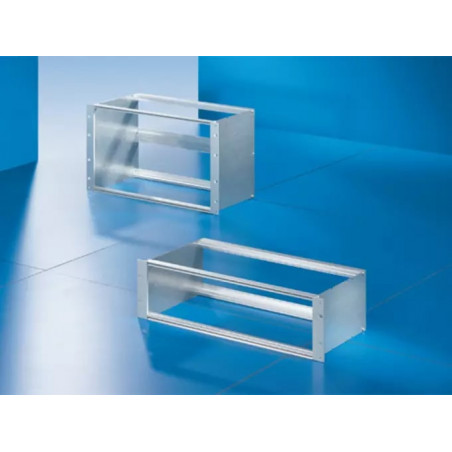

Subrack HeiPac Easy

Subrack HeiPac Easy - ekonomiczny, solidny system obudowy 19”.


Zastosowania Subrack HeiPac Easy

System przeznaczony do standardowych aplikacji oraz zastosowań wymagających dużej wytrzymałości obciążeniowej. Zalecany w przypadku potrzeby łatwego i szybkiego montażu. Przeznaczony pod typowe układy PCB lub jednostki typu plug-in do głębokości 400 mm.


Charakterystyka techniczna Subrack HeiPac Easy

  • System obudowy rackowej zgodny z normą IEC 60 297-3
  • Dostępne wysokości: 3U oraz 6U
  • Obsługiwane głębokości PCB: 160 mm, 220 mm, 280 mm, 340 mm, 400 mm
  • Łatwy i szybki montaż ze względu na wstępnie skręcone śrubki wzdłuż paneli bocznych
  • Łatwo usuwalne pokrywy górne
  • Szyny poziome zawierające podwójnie skręcane styki
  • Wykonana z niekorodującego aluminium
  • 60 mm szyny montażowe do połączenia szyn poziomych
  • Tylne szyny poziome połączone z powierzchnią styku obudowy
  • Tylna część obudowy przygotowana pod montaż paneli tylnych lub złącz
  • Oddzielne kołnierze 19”

Podstawowe zalety Subrack HeiPac Easy

  • Łatwy i szybki montaż ze względu na wstępnie skręcone śrubki wzdłuż paneli bocznych
  • Łatwo usuwalne pokrywy górne
  • Szyny poziome połączone z powierzchnią styku obudowy (brak możliwości użycia pasków izolujących)
  • Podwójne styki śrubowe zapewniają wysoką stabilność także przy dużych obciążeniach

Nr produktu Wysokość (he) Szerokość (te) Głębokość panelu bocznego Maks. głębokość PCB Sposób podłączenia elektroniki
3634100 3 U 84 HP 175 mm 160 mm panel tylny
3634150 3 U 84 HP 175 mm 160 mm złącze
3634110 3 U 84 HP 235 mm 220 mm panel tylny
3634160 3 U 84 HP 235 mm 220 mm złącze
3634120 3 U 84 HP 295 mm 280 mm panel tylny
3634170 3 U 84 HP 295 mm 280 mm złącze
3634130 3 U 84 HP 355 mm 340 mm panel tylny
3634140 3 U 84 HP 415 mm 400 mm panel tylny
3634180 6 U 84 HP 175 mm 160 mm panel tylny
3634230 6 U 84 HP 175 mm 160 mm złącze
3634190 6 U 84 HP 235 mm 220 mm panel tylny
3634240 6 U 84 HP 235 mm 220 mm złącze
3634200 6 U 84 HP 295 mm 280 mm panel tylny
3634250 6 U 84 HP 295 mm 280 mm złącze
3634210 6 U 84 HP 355 mm 340 mm panel tylny
3634220 6 U 84 HP 415 mm 400 mm panel tylny
