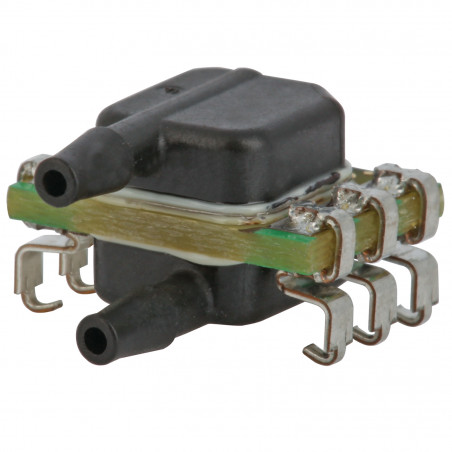

Czujnik ciśnienia do aplikacji HVAC ABP2MRRT060MDSA3XX
  • Czujnik ciśnienia do aplikacji HVAC ABP2MRRT060MDSA3XX

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: Honeywell

Czujnik ciśnienia do aplikacji HVAC ABP2MRRT060MDSA3XX

  • ABP2MRRT060MDSA3XX
  • Napięcie zasilania 3,3 Vdc
  • Sygnał wyjściowy SPI
  • Zakres ciśnienia 60
  • Jednostka ciśnienia mBar
  • Sposób montażu SMT
  • Konfiguracja portów Podwójny port boczny
  • Opcja konfiguracji płynne medium, żel silikonowy do zastosowań spożywczych
  • Rodzaj pomiaru Różnicowy

Seria ABP2 to piezorezystancyjne silikonowe czujniki ciśnienia oferujące cyfrowe lub analogowe wyjście do odczytu ciśnienia w zakresie określonej rozpiętości ciśnienia w pełnej skali i zakresie temperatury. Są one kalibrowane i kompensowane temperaturowo dla offset czujnika, czułość, wpływ temperatury temperatury oraz błędów dokładności (które obejmują nieliniowość, powtarzalność i histerezę) przy użyciu wbudowanego Układu scalonego specyficznego dla aplikacji (ASIC). Skalibrowane wartości wyjściowe dla ciśnienia i temperatury są aktualizowane z częstotliwością około 200 Hz. Wszystkie produkty są zaprojektowane i wyprodukowane zgodnie normami ISO 9001. Opcja mediów płynnych opcja obejmuje dodatkową powłokę żelową w celu ochrony elektroniki pod portem P1, co umożliwia stosowanie z niekorodującymi cieczami (np. wodą i solą) oraz w zastosowaniach, w których może dojść do kondensacji pary wodnej. zastosowaniach, w których może wystąpić kondensacja się. Seria ABP2 jest dostępna w opakowaniu z tubą.

Parametry techniczne:

Napięcie zasilania 3,3 Vdc
Zakres ciśnienia -60..+60 MPa
Sygnał wyjściowy SPI
Sposób montażu SMT
Typ pomiaru Różnicowy
Konfiguracja portów Podwójny boczny port
Mierzone medium Gaz, płyn
Opcje Żel silikonowy do zastosowań spożywczych
Pobór energii 3,1 mW
Czas wzbudzenia 2,5 ms
Rozdzielczość cyfrowa 14 bitów


Sposób pakowania: laska 25 szt.

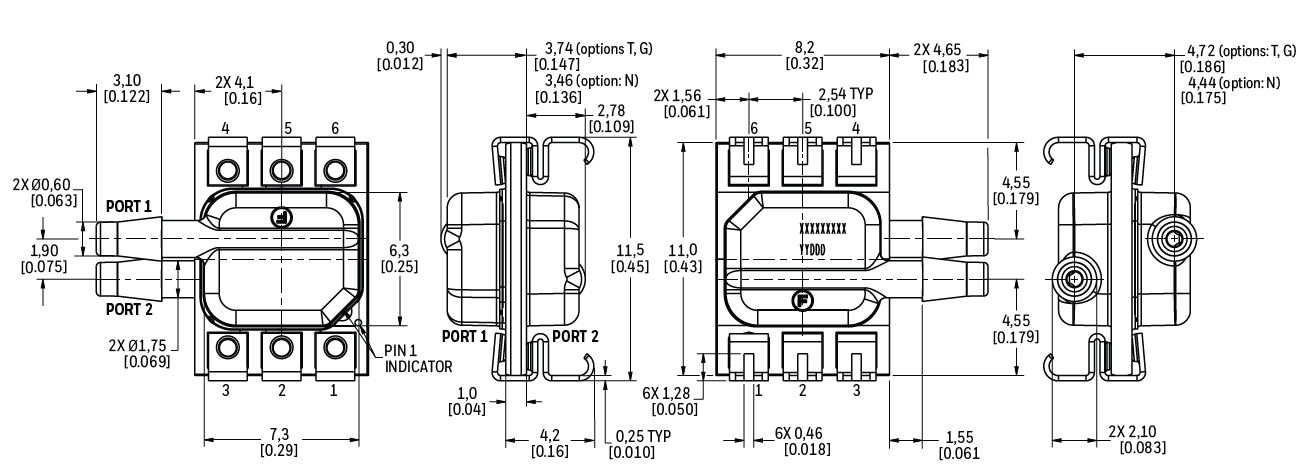

Wymiary:




Pinout:

Sygnał wyjściowy Pin1 Pin2 Pin3 Pin4 Pin5 Pin6
SPI GND Vdd MISO SS MOSI SCLK

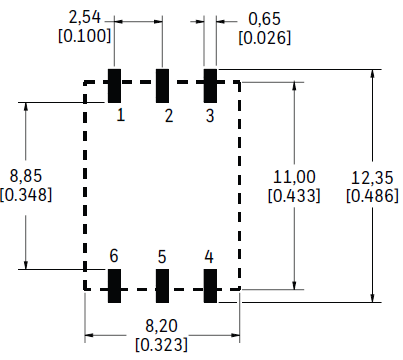

Layout płytki dla połączeń SMT:

Kevésbé
Olvass tovább
123,00 PLN
123,00 PLN Cena brutto/szt.
100,00 PLN Cena netto/szt.
Adóval együtt
Elérhetőség: Elérhető mennyiség db: 1212
