XF-R 3-1 Sonda pola H 30 MHz do 6 GHz

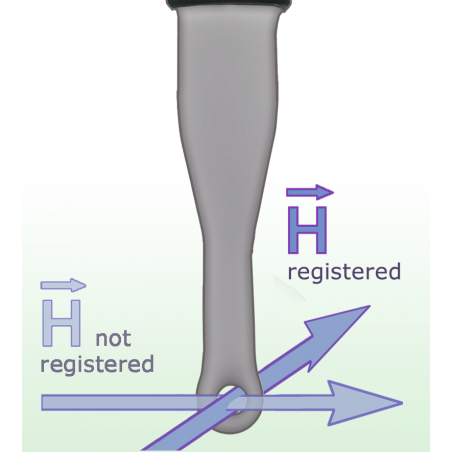

Sonda XF-R 3-1 bliskiego pola została zaprojektowana do bezpośrednich pomiarów wysokiej rozdzielczości pól magnetycznych RF na zespole, np. wokół pinów i przypadków IC, prowadzenie ścieżek, kondensator oddzielenia i elementy EMC. Zasadniczo sonda pola HF-R 3-1 ma tę samą strukturę, co sondy XF-R 100-1 i XF-R 400-1. Rozdzielczość XF-R 3-1 jest znacznie wyższa. Sonda pola H jest odpowiednia do pomiarów zbliżonych do składników o wysokiej wytrzymałości pola magnetycznego. Nie nadaje się do pomiarów z dużych odległości, które można wykonać za pomocą XF-R 400-1 i XF-R 100-1. Sonda bliskiego pola jest niewielka i przydatna. Ma prąd osłabiającą pochwę, a zatem jest osłonięty elektrycznie. Można go podłączyć do analizatora widma lub oscyloskopu z wejściem 50 Ω. Sonda pola H ma wewnętrzną oporność końcową.
