MFA-K 0,1-12 Micro sonda o bliskim polu 100 MHz do 6 GHz
  • MFA-K 0,1-12 Micro sonda o bliskim polu 100 MHz do 6 GHz

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

MFA-K 0,1-12 Micro sonda o bliskim polu 100 MHz do 6 GHz

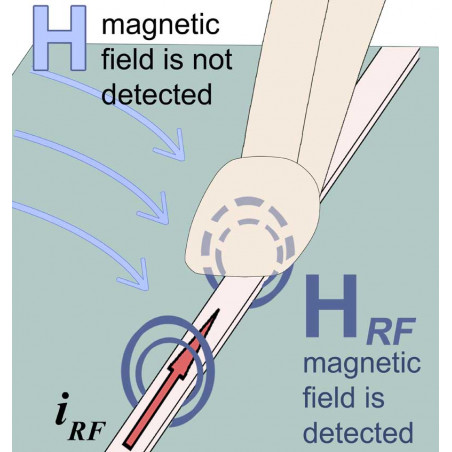

MFA-K 0,1-12 Micro sondy bliskiego pola ma wyjątkowo małą głowicę sondy, która działa jak zacisk sprzęgania. Umożliwia bieżące pomiary w pinach IC i najlepszych ścieżkach przewodniczych. Mikro sondy bliskiego pola jest chronione przed liniami pola wchodzącymi do głowy sondy bocznej. Ręcznie prowadzony, wysokiej rozdzielczości MFA-K 0,1-12 jest aktywną mikro sondy bliskiego pola, która wymaga działalności koszulki odchylenia BT 706. Mikro sondy bliskiego pola służy do pomiaru pól magnetycznych do 6 GHz, szczególnie przy przewodach sygnałowych (150 µm) lub szpilkach IC. Zasadniczo ma taką samą strukturę jak MFA-K 0,1-30, różniąc się jedynie odpowiedzią częstotliwości. Ze względu na specjalną konstrukcję głowy sondy, pola magnetyczne, które wpływają na głowę sondy bocznie, np. z sąsiednich przewodników nie są wykrywane. Kierunek cewki jest oznaczony na głowie sondy czarną kropką. Etap wzmacniacza jest zintegrowany z głową sondy. Etap wzmacniacza (9 V, 100 mA) jest zasilany za pomocą koszulki odchylenia. Ma impedancję 50 Ω. Mikro sondy bliskiego pola jest podłączone do analizatora widma lub oscyloskopu z wejściem 50 Ω przez koszulkę odchylenia BT 706. Zasilacz i koszulka stronniczości są zawarte w zakresie dostawy. Za pomocą linii korekcyjnych napięcie wyjściowe sondy jest przekształcane w odpowiednie pole magnetyczne lub prąd przechodzący przez przewodnik. Mikro sondy bliskiego pola jest niewielka i przydatna. Ma prąd osłabiającą pochwę i jest ekranowany elektrycznie.

Ajánlatkérés küldése

Érdekel ez a termék? További információra vagy egyedi árajánlatra van szüksége?

Lépjen kapcsolatba velünk
Kérdezzen a termékről close
Köszönjük az üzenetét Amint lehet, válaszolunk
Kérdezzen a termékről close
Böngésszen

Add to wishlist

Musisz być zalogowany/a

MFA-K 0,1-12 Micro sondy bliskiego pola ma wyjątkowo małą głowicę sondy, która działa jak zacisk sprzęgania. Umożliwia bieżące pomiary w pinach IC i najlepszych ścieżkach przewodniczych. Mikro sondy bliskiego pola jest chronione przed liniami pola wchodzącymi do głowy sondy bocznej. Ręcznie prowadzony, wysokiej rozdzielczości MFA-K 0,1-12 jest aktywną mikro sondy bliskiego pola, która wymaga działalności koszulki odchylenia BT 706. Mikro sondy bliskiego pola służy do pomiaru pól magnetycznych do 6 GHz, szczególnie przy przewodach sygnałowych (150 µm) lub szpilkach IC. Zasadniczo ma taką samą strukturę jak MFA-K 0,1-30, różniąc się jedynie odpowiedzią częstotliwości. Ze względu na specjalną konstrukcję głowy sondy, pola magnetyczne, które wpływają na głowę sondy bocznie, np. z sąsiednich przewodników nie są wykrywane. Kierunek cewki jest oznaczony na głowie sondy czarną kropką. Etap wzmacniacza jest zintegrowany z głową sondy. Etap wzmacniacza (9 V, 100 mA) jest zasilany za pomocą koszulki odchylenia. Ma impedancję 50 Ω. Mikro sondy bliskiego pola jest podłączone do analizatora widma lub oscyloskopu z wejściem 50 Ω przez koszulkę odchylenia BT 706. Zasilacz i koszulka stronniczości są zawarte w zakresie dostawy. Za pomocą linii korekcyjnych napięcie wyjściowe sondy jest przekształcane w odpowiednie pole magnetyczne lub prąd przechodzący przez przewodnik. Mikro sondy bliskiego pola jest niewielka i przydatna. Ma prąd osłabiającą pochwę i jest ekranowany elektrycznie.
