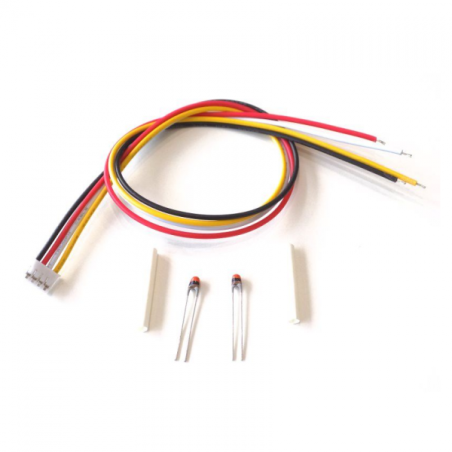

Dwupunktowy czujnik temperatury (dla TinyBMS)

Dwupunktowy czujnik temperatury (dla TinyBMS)

• Pomiar temperatury 2-punktowy
• Monitorowanie temperatury baterii za pomocą Battery insider v2.5.0.9 (Windows)
• Różne poziomy temperatury mogą być ustawione w oprogramowaniu Battery Insider v2.5.0.9 (Windows)
• Typ czujnika: NTC
• Impedancja (przy 25°C): 10kΩ
• Kabel: JST PH-4

Dwupunktowy czujnik temperatury do systemu zarządzania akumulatorami (Tiny BMS) ma jeden wbudowany czujnik temperatury NTC i obsługuje dwa dodatkowe zewnętrzne czujniki temperatury NTC (każdy na kanał) lub do szesnastu wielopunktowych aktywnych czujników temperatury Enepaq na system zarządzania akumulatorami (Tiny BMS) dostępny w Modułach Komórkowych Enepaq. Zastosowany typ czujnika temperatury należy skonfigurować w aplikacji Windows Battery Insider (patrz rozdział 4). Należy pamiętać, że konfiguracja typu czujnika temperatury zastosowana zarówno do kanałów temperaturowych systemu zarządzania baterią (Tiny BMS), jak i różne typy czujników temperatury nie mogą być używane jednocześnie na różnych kanałach. Nieużywany kanał czujnika temperatury należy pozostawić niepodłączony. Po podłączeniu czujnika temperatury do BMS jest on rozpoznawany automatycznie i po kilku sekundach zmierzone wartości temperatury są wyświetlane w zakładce Live Data aplikacji Battery Insider (patrz rozdział 4).

Dwupunktowy czujnik temperatury NTC

Obsługiwane są 10 K @ 25 °C (wartość Beta 3977 K) czujniki temperatury NTC. Termistor NTC powinien być podłączony między piny sygnałowe a masy zewnętrznego złącza czujnika temperatury.

Enepaq wielopunktowy aktywny czujnik temperatury

Wielopunktowy aktywny czujnik temperatury Enepaq dostępny w modułach ogniw Enepaq ma wewnątrz do czterech czujników NTC. Innowacyjna technika OR’ing sygnału analogowego umożliwia odczyt wszystkich 4 sygnałów z czujników za pomocą dwuprzewodowego systemu akwizycji (jeden kanał temperaturowy systemu zarządzania baterią (Tiny BMS)): wyjście działa jak detektor gorących punktów i zgłasza tylko maksymalną temperaturę. Kiedy bateria pracuje w bezpiecznych granicach, wszystkie cztery czujniki zgłaszają podobne temperatury, a taki pomiar dokładnie odzwierciedla ogólną temperaturę modułu. Jednak w przypadku wystąpienia awarii bardzo szybko zauważalny jest gorący punkt. Czujnik jest specjalnie wykonanym zmiennym temperaturowo bocznikiem odniesienia napięcia. Mówiąc prościej, działa jak dioda Zenera, której spadek napięcia zależy od temperatury. Wymaga rezystora podciągającego do pracy przy poziomie wyjściowym BMS 5 V. Jak już wspomniano, Battery Management System (Tiny BMS) może obsługiwać do 16 wielopunktowych aktywnych czujników temperatury Enepaq na kanał (w przypadku, gdy jeden czujnik zawiera wszystkie 4 węzły czujnikowe). Oznacza to, że jeden kanał temperaturowy BMS jest w stanie mierzyć łącznie 64 węzły detekcji temperatury (hotspoty). Aby dowiedzieć się, w jaki sposób węzły wykrywania temperatury zawierają każdy moduł Enepaq Cell (jeden wielopunktowy czujnik temperatury) i określić, ile modułów można podłączyć do kanałów temperaturowych BMS, zapoznaj się z arkuszem danych Enepaq Cell Moules. Typowy schemat podłączenia wielopunktowego aktywnego czujnika temperatury Enepaq pokazano na rysunku 2.7.
