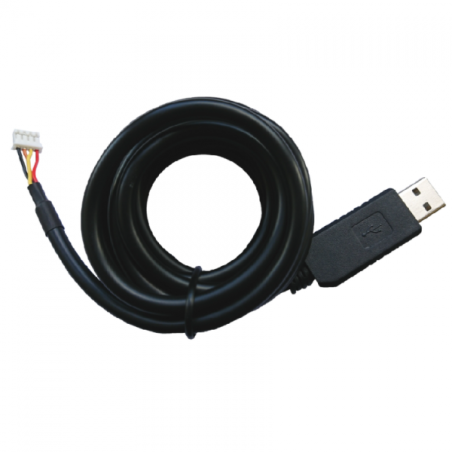

Kabel komunikacyjny USB-UART

Kabel komunikacyjny USB-UART

Za pomocą poleceń UART systemu zarządzania baterią (Tiny BMS) jest możliwe:

• ustaw wszystkie ustawienia
• odczytaj i monitoruj dane na żywo, zdarzenia, statystyki,
• Interfejs komunikacyjny UART jest głównym sposobem komunikacji w Systemie Zarządzania Baterią (Tiny BMS) i jest domyślnie włączony
• Kabel USB-UART do złącza komunikacyjnego Tiny BMS i Battery Insider automatycznie łączy się z BMS
• obudź BMS z trybu uśpienia i wykonaj wszystkie inne zadania, które BMS ma wykonywać dla systemów PC i niestandardowych.

Kabel komunikacyjny USB-UART dla Systemu Zarządzania Baterią (Tiny BMS) zawiera pojedynczy interfejs UART wielozadaniowy. W połączeniu z różnymi konwerterami, interfejs jest kompatybilny z interfejsami komunikacyjnymi USB, Bluetooth i CAN. Dostępne są różne własne polecenia umożliwiające szybkie i łatwe połączenie z aplikacją PC Battery Insider w przypadku konfiguracji, diagnostyki lub konserwacji. Obsługiwane są również główne polecenia protokołu MODBUS dla szybkiej integracji z istniejącymi systemami przemysłowymi. Aby uzyskać więcej informacji na temat protokołów komunikacyjnych, należy odwołać się do dokumentacji protokołów komunikacyjnych Systemu Zarządzania Baterią (Tiny BMS).

Interfejs komunikacyjny UART to główna komunikacja systemu zarządzania baterią (Tiny BMS), domyślnie włączona. Za pomocą poleceń Tiny BMS UART można skonfigurować wszystkie ustawienia, odczytywać i monitorować bieżące dane, zdarzenia, statystyki, wybudzanie systemu zarządzania baterią (Tiny BMS) z trybu uśpienia i wszystkie inne zadania, które BMS ma wykonywać na komputerach PC i systemach niestandardowych . Jeśli kabel USB-UART jest używany do połączenia Battery Management System (Tiny BMS) z aplikacją Windows Battery Insider, nie ma potrzeby wykonywania żadnych zewnętrznych czynności konfiguracyjnych, wystarczy podłączyć kabel USB-UART do złącza komunikacyjnego Battery Management System (Tiny BMS) i Battery Insider automatycznie łączy się z systemem zarządzania baterią (Tiny BMS), nawet jeśli BMS jest w trybie głębokiego uśpienia. Mały konwerter BMS USB-UART jest oparty na oryginalnym chipsecie Silicon Labs CP2102.

Wszystkie nowoczesne systemy operacyjne Windows już zawierają sterowniki, więc kabel będzie działał od razu. Jeśli pojawi się problem, można pobrać wersję sterownika potwierdzoną jako kompatybilną z Systemem Zarządzania Baterią (Tiny BMS) ze sklepu internetowego Enepaq. Alternatywnie, sterownik można pobrać bezpośrednio ze strony wsparcia Silicon Labs, należy tylko upewnić się, że jest to wersja 6.7.3 lub nowsza, jeśli korzystasz z systemu operacyjnego Windows 7 lub nowszego. Po podłączeniu kabla, pojawi się on jako wirtualny port COM, a aplikacja Battery Insider połączy się z nim automatycznie. Gdy komunikacja USB-UART nie jest potrzebna, można podłączyć dowolny inny moduł komunikacyjny lub wskaźnik LED SOC-BAR do złącza komunikacyjnego BMS. Tylko jeden moduł rozszerzenia komunikacji Systemu Zarządzania Baterią (Tiny BMS) może być podłączony do Tiny BMS w tym samym momencie.

Uwaga: Kabel USB-UART nie jest izolowany galwanicznie. Należy zachować szczególną ostrożność i skupić się na uniknięciu pętli uziemiających oraz potencjalnych uszkodzeń sprzętu. W alternatywie, można użyć izolatora USB.
