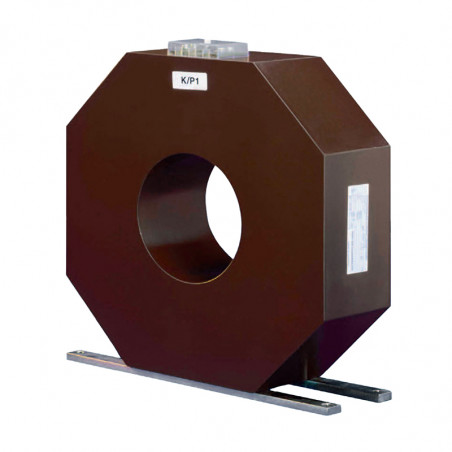

Przekładniki prądowe w obudowie żywicznej serii GSA mogą być używane do różnorodnych pomiarów, zliczania zużytej energii elektrycznej i do celów zabezpieczeniowych. W przypadku gdy szynoprzewody lub kable średniego napięcia na których GSA jest zainstalowany posiadają odpowiedni poziom izolacji, możliwe jest wykorzystanie w aplikacjach o wymaganym poziomie izolacji większym niż UM = 0,72kV. Na życzenie klienta dostępne są również przekładniki prądowe tego typu do użytku napowietrznego (seria GSAF).
Przekładniki te mają rdzenie wykonane z pakietu cienkiej blachy elektrotechnicznej zwiniętej w kształt toroidalny zapewniający wysoką permeancje. Na rdzenie nawinięto jednolicie przewód miedziany. Dla konstrukcji wielkoprądowych w rdzeń wbudowane zostały specjalne zwoje stabilizujące, które przeciwdziałają wpływowi pól zewnętrznych. Zależnie od wymagań klienta każda obudowa może zawierać do pięciu rdzeni.
Zaciski wyjściowe zostały wyposażone w śruby M5, a przezroczysta pokrywa z poliwęglanu zapewnia ochronę przed ich przypadkowym dotknięciem. Sposób produkcji obudów GSA i materiał z którego są wykonane zapewnia niemal dowolność wymiarowania. Dla zapewnienia odpowiedniej wytrzymałości mechanicznej i elektrycznej przekładników, przed zatopieniem w żywicy epoksydowej pokryto je powłoką poliuretanową. Konstrukcja przekładników umożliwia zamontowanie w dowolnej pozycji za pomocą czterech śrub. Ponadto nie wymagają konserwacji. Dodatkowo przekładniki napowietrzne są zabudowane w obudowie aluminiowej o stopniu ochrony IP54. Połączenie z zaciskami wyjściowymi zostało zrealizowane przez dławik PG16 wyprowadzony z obudowy.
Jeśli przekładnik musi być zainstalowany w miejscach gdzie występują silne drgania (np. generatory) konstrukcja przekładnika może zostać wzmocniona (seria GSAG).
Każdy przekładnik przechodzi w końcowym etapie produkcji serię standardowych testów sprawdzających zgodność produktu z normami krajowymi i międzynarodowymi.
Uwaga:Rozwarcie obwodu wtórnego przekładnika prądowego w trakcie pracy grozi gwałtownym skokiem napięcia do ekstremalnie wysokich wartości co grozi zniszczeniem przyrządu i porażeniem prądem elektrycznym personelu obsługującego.
Znamionowe prądy pierwotne | 20.….10000A |
---|---|
Znamionowe prądy wtórne | 1A, 5A |
Znamionowe częstotliwości | 50Hz, 60Hz |
Klasa dokładności | Zgodnie z wymaganiami klienta |
Znamionowe obciążenie | Zgodnie z wymaganiami klienta |
Znamionowe poziomy izolacji | 0,72/3/-kV(1,2/6/-kV dostępny na życzenie) |
Znamionowy krótkotrwały prąd cieplny | Minimum 100 x IN |
Zgodny z normami | VDE, IEC, BC, ANSI itp. |
Typ | b1 | b2 | h | h1 | dmax. | Wersje |
---|---|---|---|---|---|---|
GSA 100/… | 60 | 100 | 122 | 62 | 50 | A-C+ |
GSA 110/… | 60 | 110 | 122 | 62 | 60 | A-C |
GSA 120/… | 60 | 120 | 137 | 62 | 65 | A-D |
x | y | z | |
---|---|---|---|
A | 60 | 75 | 90 |
B | 90 | 105 | 120 |
C | 120 | 135 | 150 |
* | 100 | 115 | 130 |
Typ | b1 | b2 | b3 | h | h1 | h2 | dmax. | Wersje |
---|---|---|---|---|---|---|---|---|
GSA 135/… | 130 | 135 | 150 | 150 | 75 | 10 | 90 | A-E |
GSA 150/… | 130 | 150 | 150 | 170 | 85 | 10 | 90 | A-D |
GSA 170/… | 150 | 170 | 170 | 185 | 92,5 | 10 | 110 | A-E |
GSA 200/… | 180 | 200 | 200 | 235 | 117,5 | 10 | 140 | A-G |
GSA 250/… | 230 | 250 | 250 | 290 | 145 | 10 | 150 | B-G |
GSA 300/… | 280 | 300 | 300 | 340 | 170 | 10 | 210 | B-G |
GSA 350/… | 330 | 350 | 350 | 390 | 195 | 10 | 250 | B-G |
GSA 400/… | 370 | 400 | 400 | 400 | 200 | 10 | 290 | C-G |
GSA 500/… | 440 | 500 | 500 | 500 | 250 | 15 | 350 | E-G |
x | y | |
---|---|---|
A | 60 | 30 |
B | 90 | 60 |
C | 120 | 90 |
D | 150 | 120 |
E | 200 | 170 |
F | 250 | 220 |
G | 300 | 270 |
Możliwe niewielkie odchyłki wymiarów.
