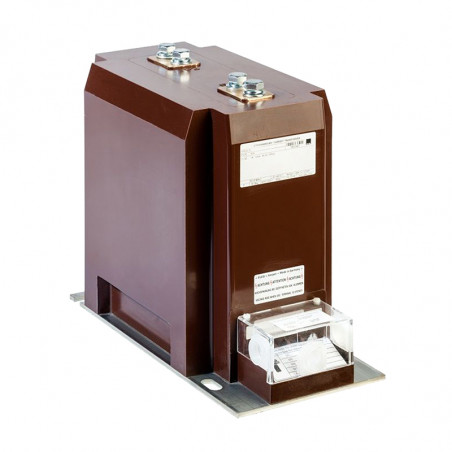

Urządzenia są wykorzystywane do funkcji pomiarowych i zabezpieczeniowych w rozdzielnicach średniego napięcia 24kV o prądach znamionowych do 3000A. Przekładniki wnętrzowe IGW są zabudowane w odlewach żywicznych pokrytych od wewnątrz powłoką poliuretanową tzn. uzwojenie pierwotne, wtórne i obwód magnetyczny są wbudowane weń w jednej operacji tak aby zapewnić odpowiednią rezystancję izolacji. Obwód magnetyczny składa się z maksymalnie trzech rdzeni toroidalnych wykonanych z pakietów zwojów taśmowych z ferromagnetyka miękkiego o wysokiej permeancji, każdy rdzeń nawijany oddzielnie. Zaciski wyjściowe są wyposażone w śruby M5.Jeden z zacisków każdego uzwojenia wtórnego może zostać przyłączony do podstawy montażowej zapewniając w ten sposób niezbędne uziemienie strony wtórnej. Zacisk ochronny M8 znajduje się z tyłu obudowy przekładnika. Dodatkowo zaciski wyjściowe są wyposażone w zamykaną osłonę samogasnącą z przezroczystego poliwęglanu zabezpieczającą przed ich przypadkowym dotknięciem. Dla wersji z więcej niż sześcioma parami zacisków dodatkowa ukryta puszka zaciskowa znajduje się z tyłu obudowy. W fazie końcowej produkcji każdy przekładnik poddawany jest rutynowym testom sprawdzającym zgodność Przekładników wnętrzowych SN IGW z normami krajowymi i międzynarodowymi takimi jak VDE, IEC, BS, ANSI itd.
Aby sprostać wielu różnym prądom pierwotnym przekładniki wnętrzowe IGW mogą być wykonane jako konstrukcje przełączające prąd pierwotny po stronie pierwotnej lub wtórnej. Większość modeli IGW może w wersji na życzenie być wyposażona w pojemnościowy dzielnik napięcia umożliwiając połączenie poprzez dodatkowy terminal CK wskaźnik obecności napięcia w formie lampy żarowej. Przekładniki wspierające do współpracy z rozdzielnicami średniego napięcia 36kV są dostępne na życzenie klienta. W przypadku montażu przekładniki wnętrzowego SN IGW na powierzchni poddawanej silnym wibracjom (np. generatory) zalecane jest wykorzystanie modelu o zwiększonej odporności na drgania IGWG.
Główne wymiary modeli IGW12C1 i IGW24D2 spełniają standard DIN 42600-8. Żaden model nie wymaga konserwacji i może być zamontowany w dowolnej pozycji.
Uwaga: Rozwarcie obwodu wtórnego przekładnika prądowego wnętrzowego IGW w trakcie pracy grozi gwałtownym skokiem napięcia do ekstremalnie wysokich wartości, co grozi zniszczeniem przyrządu i porażeniem personelu obsługującego prądem elektrycznym.
Znamionowy prąd pierwotny | 5….3000A |
---|---|
Znamionowy prąd wtórny | 1A, 5A |
Znamionowa częstotliwość | 50Hz, 60Hz |
Znamionowe obciążenie | Stosownie do życzenia klienta |
Klasa dokładności | Stosownie do życzenia klienta |
Znamionowy poziom izolacji | Max. 24/50/125kV |
Znamionowy prąd cieplny krótkotrwały | Max. 1000 x IN, max 120kA |
Znamionowy prąd dynamiczny | 2,5 x ITh |
Klasa izolacji | E |
Temperatura pracy | -5…..+35°C |
Maksymalna wysokość bezwzględna montażu | 1000 m n.p.m. |
Zgodny z normami | VDE, IEC |
Typ | L | B | H | a | b | d | x | Znamionowy poziom izolacji | Zaciski pierwotne |
---|---|---|---|---|---|---|---|---|---|
A1 | 260 | 148 | 220 | 190 | 125 | 12 | 155 | 12kV | A |
B1 | 310 | 148 | 220 | 240 | 125 | 12 | 190 | 12kV | A D |
C1 | 340 | 148 | 220 | 270 | 125 | 12 | 190 | 17,5kV | A B D |
D1 | 360 | 148 | 220 | 290 | 125 | 12 | 190 | 17,5kV | A B D |
E1 | 410 | 148 | 220 | 340 | 125 | 12 | 190 | 17,5kV | A B D |
F1 | 460 | 148 | 220 | 390 | 125 | 12 | 190 | 17,5kV | A B D |
C21 | 340 | 184 | 220 | 270 | 155 | 14 | 190 | 17,5kV | A B C D |
D12 | 355 | 178 | 280 | 280 | 150 | 14 | 195 | 24kV | A B D |
B2 | 310 | 178 | 280 | 230 | 150 | 14 | 190 | 24kV | A B C D |
D2 | 355 | 178 | 280 | 280 | 150 | 14 | 205 | 24kV | A B C D |
E2 | 410 | 178 | 280 | 335 | 150 | 14 | 195 | 24kV | A B C D |
H32 | 375 | 208 | 280 | 300 | 180 | 14 | 215 | 24kV | A B C D |
E3 | 405 | 208 | 300 | 330 | 180 | 14 | 195/215 | 24kV | A B C D |
E4 | 405 | 248 | 390 | 330 | 218 | 14 | 195 | 24kV | A B C D |
W naszej ofercie posiadamy również Przekładniki napowietrzne GSK, Sprawdź!
