Gyártó: ELEQ

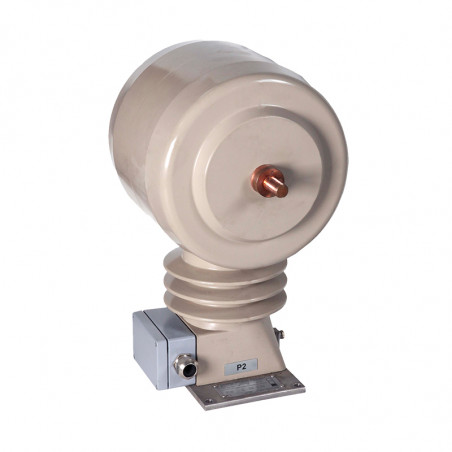

IGHF - przekładniki prądowe napowietrzne średniego napięcia

Przekładniki prądowe typu IGHF wykonane są w izolacji z żywicy epoksydowej i dedykowane są do pracy w aplikacjach napowietrznych. Nie wymagają konserwacji i mogą być instalowane jedynie w pozycji pionowej. Obwód pierwotny przyłączany jest do wyprowadzeń wbudowanej szyny. Obwód wtórny może służyć do celów pomiarowych i/lub ochronnych.



Dane techniczne

Wykonanie Obudowa z żywicy epoksydowej
Kolor Brązowy
Spełnia normy VDE 0414; IEC 60044; ASCI C 57.13; BS 1675
Klasa izolacji B
Znamionowy krótkotrwały prąd cieplny 100 x IN (max. 100KkA)
Znamionowy prąd dynamiczny 2,5 x ITh(max. 125kA)
Częstotliwość znamionowa 50Hz, 60Hz (inne częstotliwości dostępne na życzenie)
Znamionowy poziom izolacji Wg normy
Znamionowy prąd wtórny 1A, 5A (inne wartości dostępne na życzenie)
Obciążenie znamionowe/Klasa dokładności Zależne od ilości rdzeni, współczynnika granicznego dokładności (ALF) i znamionowego prądu wtórnego
Puszka zaciskowa wtórna Stopień ochrony IP64
Wersje specjalne Przełączalne zaciski wtórne


Typ IGHF 12B 300 IGHF 24B 300 IGHF 36B 300
Znamionowy poziom izolacji [kV] 12/28/75 24/50/125 36/70/170
Maksymalny znamionowy prąd pierwotny [A] 3000 3000 3000
Droga upływu [mm] 409 480 1124
Maksymalna liczba rdzeni 4 5 5
Liczba żeberek 3 4 10
Waga [kg] 46 48 56


Tabela dostępnych wersji

Typ A B C D Zaciski wtórne Żeberka
IGHF 12 300 300 350 500 8 3
IGHF 24 300 300 395 545 10 4
IGHF 36 300 300 542 692 10 10
