Gyártó: ELEQ

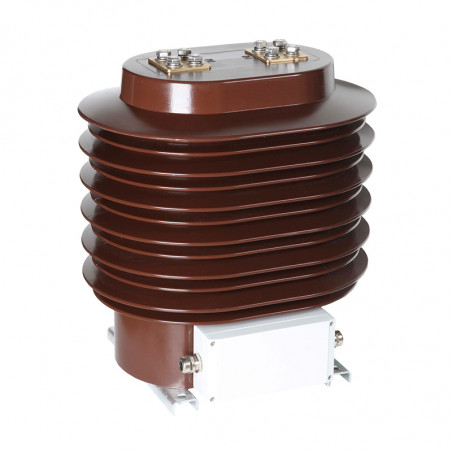

IGWF - przekładniki prądowe napowietrzne, wsporcze średniego napięcia

Przekładniki prądowe typu IGWF wykonane są w izolacji z żywicy epoksydowej i dedykowane  do pracy w aplikacjach napowietrznych. Nie wymagają konserwacji i mogą być instalowane jedynie w pozycji pionowej. Obwód wtórny może służyć do celów pomiarowych i/lub ochronnych, oraz pełnić inne specjalne funkcje.



Dane techniczne

Wykonanie Obudowa z żywicy epoksydowej
Kolor Brązowy
Spełnia normy VDE 0414; IEC 60044; ASCI C 57.13; BS 1675
Klasa izolacji B
Znamionowy krótkotrwały prąd cieplny 1000 x IN (max. 100kA)
Znamionowy prąd dynamiczny 2,5 x ITh (max. 125kA)
Częstotliwość znamionowa 50Hz, 60Hz (inne częstotliwości dostępne na życzenie)
Znamionowy poziom izolacji Wg normy
Znamionowy prąd pierwotny Wg tabeli
Znamionowy prąd wtórny 1A, 5A (inne wartości dostępne na życzenie)
Obciążenie znamionowe/Klasa dokładności Zależne od ilości rdzeni, współczynnika granicznego dokładności (ALF) i znamionowego prądu wtórnego
Puszka zaciskowa Stopień ochrony IP64
Wersje specjalne Przełączalne zaciski strony wtórnej


Typ IGWF 12
B 27		 IGWF 24
B 27		 IGWF 12
E 43		 IGWF 24
E 44		 IGWF 36
E 46
Znamionowy poziom izolacji [kV] 12/28/75 24/50/125 12/28/75 24/50/125 36/70/170
Maksymalny znamionowy prąd pierwotny [A] 1250 1250 2500 2500 2500
Droga upływu[mm] 560 560 610 780 1120
Maksymalna liczba rdzeni 2 2 5 5 5
Waga[kg] 25 25 40 48 72


Tabela dostępnych wersji

Typ A B C D E Zaciski wtórne Żeberka
IGWF 12/24 B 27 250 180 325 310 240 6 7
IGWF 12 E 43 350 248 325 442 340 10 3
IGWF 24 E 44 350 248 375 442 340 10 4
IGWF 36 E 46 350 248 475 442 340 10 6
