UGECAK..D2- Izolowany przekładnik napięciowy średniego napięcia

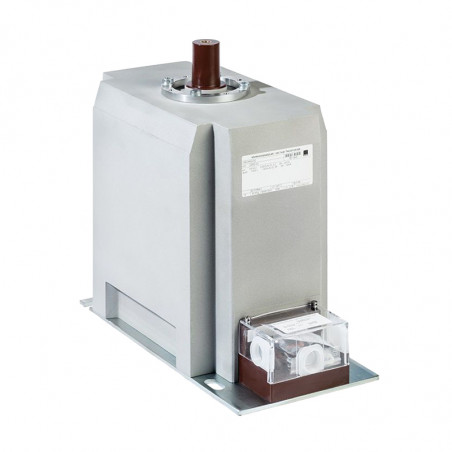

UGECAK to izolowany przekładnik napięciowy średniego napięcia zekranowany dodatkowo przed niepożądanym działaniem pól zewnętrznych, co pozwala na montaż bez uwzględniania wymaganych odległości między fazami. Produkt ten zalany jest w obudowie z żywicy epoksydowej co zapewnia odpowiednią izolację i zabezpiecza przed dotknięciem części czynnych. Przekładnik może mierzyć napięcie do 24kV i ma zaciski dostosowane do wtyków stożkowych obu typów. UGECAK wyposażony jest w stożkowe gniazda wtykowe zgodnie z DIN47636. Przekładnik napięciowy może być wykorzystywany w rozdzielnicach średniego napięcia, nie wymaga konserwacji i może być zamontowany w każdej pozycji. Zaciski wtórne osłonięte są przezroczystą osłoną o stopniu ochrony IP20. Produkt jest zatwierdzony przez GOST.



Dane znamionowe

Wykorzystanie Rozdzielnice SN
Standard IEC61869-3, VDE 0414
Znamionowe poziom izolacji Do 24/50/125kV
Maksymalne znamionowe napięcie pierwotne 11/√3 kV
Współczynnik napięciowy 1.9UN /8h, 1.2UN/ciagle
Znamionowe napięcie wtórne 100/√3 V lub 110/√3 V inne wartości dostępne na życzenie
Obciążenie znamionowe Zgodnie z życzeniem klienta
Np. 2.5, 5, 10, 15, 30 VA
Klasa dokładności Zgodnie z życzeniem klienta
Np. 0.2, 3P
Moc graniczna 500VA uzwojenie pomiarowe
100VA uzwojenie pomocnicze
Częstotliwość znamionowa Zgodnie z życzeniem klienta
Np. 50/60 Hz
Klasa izolacji E
Zaciski wtórne Chronione przez przezroczystą osłonę o stopniu ochrony IP20


Wymiary


UGECAK..D2- Izolowany przekładnik napięciowy średniego napięcia wymiary



Schemat połączeń


UGECAK..D2- Izolowany przekładnik napięciowy średniego napięcia - schemat połączeń
