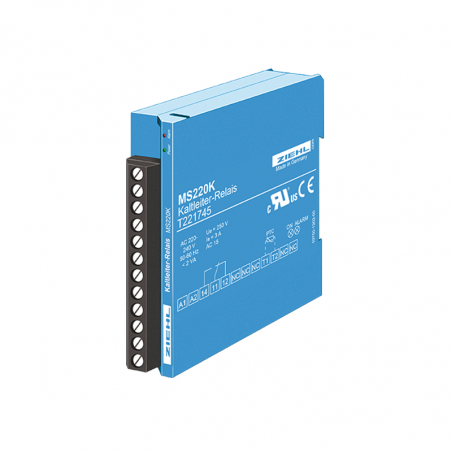

Przekaźnik termiczny PTC typu MS220K
  • Przekaźnik termiczny PTC typu MS220K

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: ZIEHL

Przekaźnik termiczny PTC typu MS220K

Przekaźniki rezystorowe PTC firmy ZIEHL chronią silniki, transformatory, maszyny i urządzenia przed przeciążeniem termicznym. Dzięki zastosowanym czujnikom ZIEHL PTC MINIKA ® oferują najlepsze rozwiązania dla nominalnych temperatur reakcji 60 ° C… 180 ° C.

Przekaźniki rezystorowe PTC firmy ZIEHL są przeznaczone do czujników PTC zgodnie z normami DIN 44081 i DIN 44082. W związku z tym czujniki i przekaźniki są wymienne.

Czujniki rezystorowe PTC nadają się do instalacji w uzwojeniach maszyn elektrycznych, łożysk i transformatorów, a także do monitorowania temperatury ciekłych mediów, przepływu powietrza i gazów. Stosowane w połączeniu zapewniają skuteczną i niezawodną ochronę w przypadku:

  • blokowanie wirników, ciężkie rozruchy, praca przeciwprądowa
  • zanik napięcia i zanik fazy
  • podwyższona temperatura otoczenia i utrudnione chłodzenie


Produkt występuje w czterech wersjach, w zależności od napięcia zasilania i ilości kontaktów:

T22174 AC 220-240 V 1 kontakt
T221741 24 V AC / DC 1 kontakt
T221765 AC 220-240 V 2 kontakty
T221761 24 V AC / DC 2 kontakty


Przegląd funkcjonalny

  • 1 zestaw rezystorów PTC z maksymalnie 6 czujnikami PTC (250 Ω) szeregowo
  • przekaźnik wyjściowy z 1 lub 2 stykiem przełącznym
  • wskaźnik stanu pracy z diodą LED
  • obudowa K, pionowy układ zacisków
  • szerokość 22,7 mm
  • montaż zatrzaskowy na standardowej szynie DIN 35 mm lub montaż śrubowy


Dane techniczne

Znamionowe napięcie zasilania Us AC 220 - 240 V ± 10% 50/60 Hz ≤ 2 VA
AC / DC 24 V, AC ± 10% DC 21-30 V <2 VA,
bez separacji potencjałów
Podłączane rezystory PTC 1 ... 6 PTC zgodnie z DIN VDE V 0898-1-401 (wcześniej DIN 44081/82)
Punkt przełączania <4000 Ω
Przekaźnik wyjściowy 1 lub 2 styki przełączające
Rodzaj kontaktu Typ 2 (patrz ogólne informacje techniczne)
Test kondycji patrz ogólne informacje techniczne
Znamionowa temperatura otoczenia -20 ... + 55 ° C
Wymiary wys. X szer. X dł. Wykonanie K: 75 x 22,5 x 115 [mm]
Załącznik na szynie DIN 35 mm zgodnie z EN 60 715 lub śrubami M4 (opcja)
Obudowa ochronna / zaciski IP30 / IP20
Waga około 150 g
