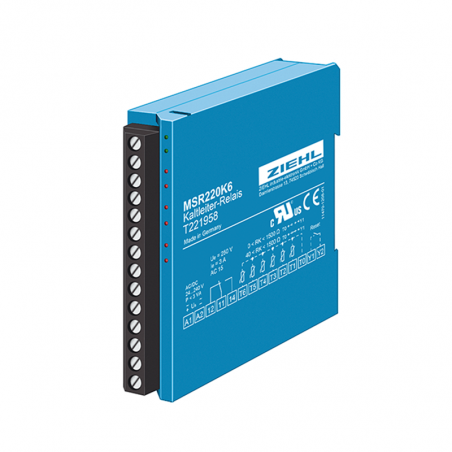

Przekaźnik termiczny PTC typu MSR220K6
  • Przekaźnik termiczny PTC typu MSR220K6

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: ZIEHL

Przekaźnik termiczny PTC typu MSR220K6

MSR220K6 monitoruje do 6 zestawów rezystorów PTC z maksymalnie 6 zestawami PTC jednocześnie. Jeśli w jednym zestawie wystąpi wzrost temperatury, przekaźnik wyjściowy zostanie zwolniony, a diody LED pokażą przegrzany czujnik. Wyłączenie jest przechowywane do momentu zresetowania. Umożliwia to znalezienie przegrzanego czujnika nawet po jego ostygnięciu.

W przypadku MSR220K6 potrzeba tylko 4 mm miejsca na monitorowany obwód PTC. Szczególnie nadaje się do monitorowania napędów z wieloma silnikami, takimi jak dźwigi lub roboty. Zamiast czujników PTC można również podłączyć styki (normalnie zamknięte).
  • 6 zestawów rezystorów PTC, każdy 1 ... 6 PTC
  • monitorowanie zwarcia czujnika
  • przekaźnik wyjściowy 1 x styk przełączający
  • elektroniczna blokada ponownego zamykania (rozłączalna z mostkiem)
  • wejście dla zewnętrznego RESETOWANIA
  • automatyczne RESETOWANIE po powrocie napięcia
  • dioda LED sygnalizująca włączenie zasilania (zielona)
  • 6 diod LED do wyświetlania przegrzanego czujnika
  • uniwersalne napięcie zasilania 24 V AC / DC


Produkt występuje w poniższej wersji:
T221958 AC / DC 24-240 V





Przegląd funkcjonalny


  • 2 zestawy rezystorów PTC, każdy 1 ... 6 rezystorów PTCo
  • przekaźniki wyjściowe 2 x 1 styk przełączający
  • diody LED do obsługi i alarmu
  • elektroniczna blokada ponownego zamykania (odłączalna)
  • zintegrowany przycisk RESET
  • link do zewnętrznego RESETOWANIA
  • automatyczny RESET przy powrocie napięcia
  • Komponent uznany przez UL


Dane techniczne


Znamionowe napięcie zasilania Us 24–240 V AC / DC, 19–264 V AC, 20–297 V DC, ≤ 2 VA
Podłączane rezystory PTC 6 x 1 ... 6 PTC zgodnie z DIN VDE V 0898-1-401 (dawniej DIN 44081/82)
Punkt przełączania <4000 Ω
Przekaźnik wyjściowy styk przełączający
Rodzaj kontaktu Typ 2 (patrz ogólne informacje techniczne)
Test kondycji patrz ogólne informacje techniczne
Znamionowa temperatura otoczenia -20 ... + 55 ° C
Wymiary wys. X szer. X gł Wykonanie K: 75 x 22,5 x 115 [mm]
Załącznik na szynie DIN 35 mm zgodnie z EN 60 715 lub śrubami M4 (opcja)
Obudowa ochronna / zaciski IP30 / IP20
Waga około 145 g
