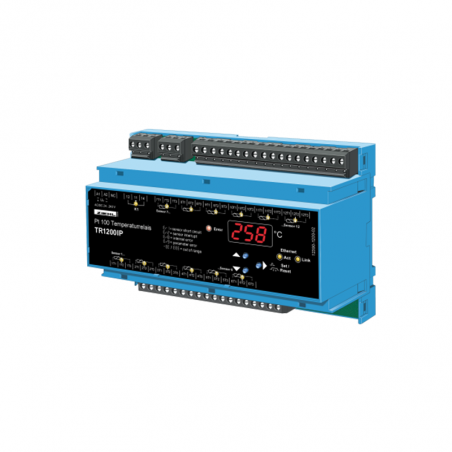

Przekaźnik termiczny TR1200IP

Przekaźniki temperatury TR1200IP rejestrują temperatury do 12 czujników w zakresie -199… + 850 ° C i podają wartości na interfejsie Ethernet do oceny. Dzięki uniwersalnemu zasilaczowi 24–240 V AC / DC może być zasilany wszystkimi typowymi napięciami zasilania. Bieżące zmierzone wartości, a także zapisane wartości minimalne i maksymalne można uzyskać w przeglądarce.

Dostępne są następujące protokoły do wyboru w interfejsie Ethernet

• Modbus TCP
• ZIEHL RTD
• IEC61850 (GOOSE)

TR1200 nie monitoruje temperatur pod kątem wartości granicznych. Do bezpośredniego monitorowania temperatury w naszym programie dostaw znajdziesz urządzenia z alarmami i przekaźniki wyjściowe. Jest stosowany wszędzie tam, gdzie temperatura kilku czujników Pt100 ma być rejestrowana przez jednostkę analizującą i przesyłana przez Ethernet, np. Monitorowanie:

• Silniki i generatory (również z jednoczesnym monitorowaniem temperatur przechowywania)
• Transformatory (również z monitorowaniem temperatury rdzenia i otoczenia)
• Maszyny i urządzenia.

Czujniki i wyświetlacze

• 12 wejść czujników Pt 100
• Połączenie w technologii 2- lub 3-przewodowej
• wejścia, które nie są przypisane, można wyłączyć
• Monitorowanie czujnika pod kątem zwarć i przerw
• 3-cyfrowy wyświetlacz cyfrowy temperatury
• Diody LED do przypisania wartości pomiarowej, błędu, stanu przekaźnika i interfejsu

Interfejsy

• Ethernet 10 Mbit / s
• obsługuje normę IEC 61850 GOOSE
• Protokół ZIEHL standardowy RTD lub Modbus TCP
• Protokoły patrz instrukcja obsługi

Inne funkcje

• prosta obsługa i kwerenda wartości mierzonych na urządzeniu
• Symulacja czujnika
• Ochrona kodu przed manipulowaniem wartościami ustawień
• Przekaźnik sygnału usterki (1 zestyk przełączny) dla błędów czujnika i usterek
• Zasilacz na wszystkie napięcia AC / DC 24… 240 V.
• Obudowa rozdzielcza 8 KM, głębokość montażowa 55 m montaż na standardowej szynie 35 mm

Oprogramowanie operacyjne

• TR1200IP można obsługiwać za pomocą zwykłej przeglądarki internetowej. Nie jest wymagane dodatkowe oprogramowanie
