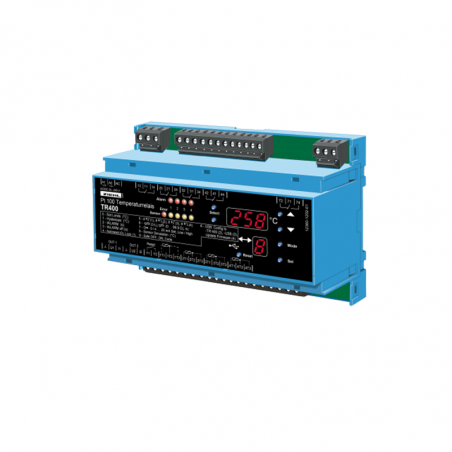

Przekaźnik termiczny TR400
  • Przekaźnik termiczny TR400

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit

Kérjük, használjon latin karaktereket

Gyártó: ZIEHL

Przekaźnik termiczny TR400

Opis produktu

Termostat Pt 100 TR400 jest regulatorem temperatury i jednocześnie monitoruje do 4 czujników Pt 100. 4 punkty przełączania i 4 przekaźniki umożliwiają prawie dowolną kombinację działania przełączania. Może także wybrać najwyższą temperaturę z grupy 3 lub 4 czujników. Temperatury dwóch czujników lub grup czujników można przypisać do 2 wyjść analogowych, tj. Do zdalnych wyświetlaczy lub dalszej oceny. Programowanie jest bardzo zmienne i proste.
Ze względu na fakt, że można podłączyć 4 czujniki Pt 100, urządzenie nadaje się szczególnie do monitorowania temperatury wszędzie tam, gdzie jednocześnie należy monitorować do 4 różnych punktów pomiarowych:

  • silniki i generatory z jednoczesnym monitorowaniem łożysk i chłodziwa.
  • transformatory z dodatkowym monitorowaniem temperatury rdzenia również.
  • maszyny i instalacje elektryczne

Przegląd funkcji

  • Zakres pomiaru i monitorowania -199 ... +800 ° C
  • 4 wejścia czujników z połączeniem 2- lub 3-przewodowym
  • 4 wyjścia przekaźnikowe K1 do K4 ze stykiem przełączającym
  • Przekaźnik błędu czujnika K7 monitoruje przerwanie czujnika lub zwarcie czujnika, a także an
  • przerwa w zasilaniu.
  • 2 wyjścia analogowe, 0/4 ... 20 mA i 0/2 ... 10 V, z indywidualnym skalowaniem.
  • Uniwersalny zasilacz AC / DC 24-240 V.
  • Terminal dla pamięci USB do pobierania i pobierania zestawów parametrów oraz do aktualizacji oprogramowania

Produkt występuje w poniższej wersji:

T224380 AC/DC 24-240 V


Dane techniczne

Znamionowe napięcie zasilania Us AC / DC 24-240 V.
Tolerancja DC 20,4 ... 297 V DC
Tolerancja AC Prąd przemienny 20 ... 264 V 50/60 Hz
Pobór energii <4 W, <13 VA


Podłączenie czujnika

4 czujniki Pt 100 (RTD) wg. zgodnie z EN 60751 (2/3-przewodowy)
Skala -199 ° C .. 800 ° C, rozdzielczość = 1 ° C
Rezystancja czujnika + drut max. 500 Ohm
Prąd czujnika ≤0,7 mA
Czujnik cyklu / czujnika czasu ≤ 1,5 s
Tolerancja ± 0,5% wartości mierzonej ± 1 cyfra
Współczynnik temperaturowy <0,04 ° C / K


Wyjścia analogowe

Wyjścia analogowe OUT 1 i OUT 2
Napięcie wyjściowe 0/2 V DC - 10 V, maks. DC 10 mA
Prąd wyjściowy DC 0/4 mA - 20 mA
Załaduj max. 500 Ω
Napięcie bez obciążenia max. DC 16 V.
Tolerancja 1% zaprogramowanego zakresu ± 1 ° C


Dane przekaźnikowe K1… K4 i K7

5 x 1 styk przełączający
Napięcie przełączania max. AC 415 V.
Prąd przełączania max. 5 A.
Zdolność przełączania max. 1250 VA (obciążenie rezystancyjne)
maks. 120 W przy 24 V DC
Oceny elektryczne UL 250 V ac, 5 A, rezystancyjny
E214025 240 V ac, 1/2 KM
120 V ac, ¼ h
B 300 - pilot, UL 508
Nominalny prąd operacyjny Ie
AC15 Tj. = 3 A ...... Ue = 250 V.
DC13 Ie = 2 A ...... Ue = 24 V
Ie = 0,2 A ...... Ue = 125 V
Ie = 0,1 A ...... Ue = 250 V
Zalecany bezpiecznik NIE 4 Opóźnienie czasowe lub miniaturowy wyłącznik MCB B4
Zalecany bezpiecznik NC 3.15 Opóźnienie czasowe
Oczekiwany czas kontaktu mechaniczny 3 x 107 operacji
Oczekiwana żywotność elektryczna 1 x 105 operacje z AC 250 V / 6 A


Warunki badania (EN 61010-1)

Znamionowe napięcie udarowe 4000 V.
Kategoria przepięcia III
Poziom zanieczyszczenia 2
Znamionowe napięcie izolacji Ui 300 V.
Na czas 100%


Testy EMC (EN 61326-1)

emitowane zakłócenia EN 61000-6-3
Rozerwanie EN 61000-4-4 +/- 4 kV
Impuls 5/50 ns, f = 5 kHz, t = 15 ms, T = 300 ms
PRZYPŁYW IEC 61000-4-5 +/- 4 kV
Impuls 1,2 / 50 μs (8/20 μs)
rozładowanie elektryczności statycznej Kontakt IEC 61000-4-2
+/- 4 kV, powietrze +/- 8 kV


Warunki środowiska

Zakres temperatur otoczenia -20 ° C ... +65 ° C
Zakres temperatur przechowywania -20 ° C… +70 ° C
Wysokość Do 2000 m
Warunki klimatyczne 5 - 85% rel. wilgotność, bez kondensacji
Uruchomiona temperatura okablowania zewnętrznego -5 ° C… +70 ° C
Odporność na wibracje EN 60068-2-6 2… 25 Hz ± 1,6 mm
25 ... 150 Hz 5 g
Izolacja galwaniczna / napięcie próbne Us - Przekaźniki, czujniki, USB, wyjście analogowe, wejście resetowania -> DC 3820 V
Przekaźniki - czujniki, USB, wyjście analogowe,
wejście resetu -> DC 3820 V
Bez izolacji galwanicznej czujniki, USB, wyjście analogowe, wejście Reset
Zresetuj wejście Y1 / Y2 app. 18 V DC / 3,5 mA
Złącze USB Typ A, do podłączania konfiguracji pamięci USB / aktualizacji oprogramowania układowego


Mieszkaniowy

Projekt Wpisz V8
Wymiary (wys. X szer. X gł.) 140 x 90 x 58 mm
Wysokość / szerokość montażu 55 mm / 8 TE
Przewód z litego połączenia je 1 x 1,5 mm2
Drut splatany z izolowanymi tulejami je 1 x 1,0 mm2
Moment obrotowy 0,5 Nm (3,6 funta.in)
Klasa ochrony obudowy IP 20
Zaciski klasy ochrony IP 20
Pozycja montażowa każdy
Montowanie Mocowanie zatrzaskowe na standardowej szynie 35 mm EN 60715 lub śrubach M4
Waga app. 360 g
