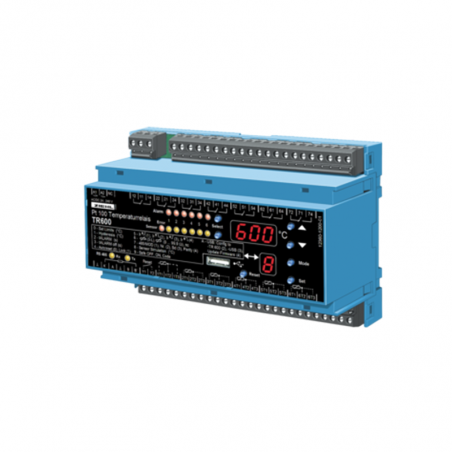

Przekaźnik termiczny TR600 RS485

Termostat Pt 100 TR600 jest regulatorem temperatury i jednocześnie monitoruje do sześciu czujników Pt 100. Sześć punktów przełączania i sześć przekaźników umożliwia prawie dowolną kombinację działania przełączania. Może także wybrać najwyższą temperaturę z grupy trzech lub sześciu czujników. Programowanie jest bardzo zmienne i proste.

Ze względu na to, że można podłączyć 6 czujników Pt 100, urządzenie jest szczególnie odpowiednie do monitorowania temperatury wszędzie tam, gdzie jednocześnie musi być monitorowanych do 6 różnych punktów pomiarowych:

• silniki i generatory z jednoczesnym monitorowaniem łożysk i chłodziwa.
• transformatory z dodatkowym monitorowaniem temperatury rdzenia również.
• maszyny i instalacje elektryczne

Zatwierdzenie
UL E377414 Sprzęt do sterowania procesami, elektryczny - komponent

Przegląd funkcji

• Zakres pomiaru i monitorowania -199 ... +800 ° C
• 6 wejść czujników z połączeniem 2- lub 3-przewodowym
• 7 wyjść przekaźnikowych ze stykiem przełączającym
• Przekaźnik alarmu 1… 6 K1 (11/12/14) ... K6 (61/62/64)
• Przekaźnik błędu czujnika K7 (71/72/74) monitoruje przerwanie czujnika lub zwarcie czujnika.
• Interfejs RS485, protokoły ZIEHL i modbus RTU
• Uniwersalny zasilacz. 2 zakresy AC / DC 24-60 V lub AC / DC 90-240 V.
• Uniwersalny zasilacz AC / DC 24-240 V.
• Terminal dla USB-Stick do pobierania i pobierania zestawów parametrów oraz do aktualizacji oprogramowania

Wyświetla

• wbudowany 3-cyfrowy wyświetlacz temperatury i 1-cyfrowy wyświetlacz trybu programowania
• Alarm LED pokazujący stan przekaźników alarmowych
• Błąd czujnika LED miga przy zwarciu lub przerwaniu czujnika
• Można wyświetlić zapisane wartości temperatur MIN i MAX
• „Wybór czujnika” pokazuje temperatury różnych czujników
• „Wybór alarmu” pokazuje punkty przełączania

Programowalny dla każdego dodatkowego przekaźnika:

• histereza
• elektroniczny zamek lub automatyczne resetowanie
• opóźnienie włączenia i opóźnienie wyłączenia
• Funkcja MIN lub MAX przekaźnika
• przekaźnik zwalnia lub podnosi po przekroczeniu wartości zadanej
