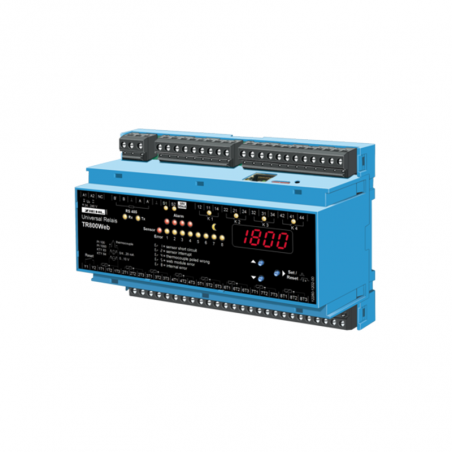

Przekaźnik termiczny TR800Web

TR800Web może być podłączony do Internetu lub intranetu i obsługiwany przez TCP / IP z normalnego komputera z odpowiednią przeglądarką. Nie jest wymagane żadne specjalne oprogramowanie ani specjalne instrukcje. Przekaźnik TR800Web Universal-Relay monitoruje i rejestruje sygnały z maksymalnie 8 wejść. Dla każdego z 4 przekaźników wyjściowych można zaprogramować do 8 limitów (jeden na wejście). Tak więc np. Alarm 1 może zostać aktywowany, gdy temperatura na czujniku (np. Pt100) na wejściu 1 przekroczy wartość graniczną lub gdy sygnał przetwornika ciśnienia (np. 4-20 mA) na wejściu 5 spadnie poniżej wartości granicznej. Może również wysłać wiadomość e-mail, gdy limit zostanie przekroczony i / lub gdy sygnały ponownie przekroczą limit. Przełączanie dzień / noc pozwala zmieniać limity w zależności od dnia. Ponadto urządzenie ma interfejs RS485 z protokołami Modbus i standardem ZIEHL.

Aplikacje
TR800Web jest używany, gdy wymagana jest co najmniej jedna z następujących funkcji:

• pomiar do 8 sygnałów analogowych i przesyłanie danych przez TCP / IP
• odczyt zmierzonych wartości i teleserwis za pośrednictwem Internetu / intranetu
• sygnalizacja alarmów przez e-mail, gdy przekroczone zostaną limity
• monitorowanie poziomu napełnienia (woda, olej napędowy) za pomocą sondy poziomu napełnienia ZIEHL NS6123-6
• rejestrowanie zmierzonych wartości i zdalne zapytanie, np. w celu monitorowania temperatur w silnikach i zakładach

8 wejść pomiarowych (każde wejście programowalne indywidualnie)

• Pt 100, Pt 1000 w połączeniu 2- lub 3-przewodowym
• KTY 83 lub KTY 84
• Termopary typu B, E, J, K, L, N, R, S, T
• DC 0-10 V, DC 0 / 4-20 mA
• Rezystancja 500 Ohm, rezystancja 30 kOhm
• Różnica 2 sygnałów

4 alarmy

• 4 przekaźniki, bezpotencjałowe styki przełączne
• Zdalne przełączanie przekaźników przez Ethernet
• lub każdy alarm programowalny osobno
  • jeden limit na wejście (limit i wartość zwrotna)
  • drugi zestaw wartości przełączanych dzień / noc
  • opóźnienie przełączenia i opóźnienie powrotu
  • zdalna obsługa przekaźników (włączanie / wyłączanie) za pomocą przeglądarki
  • blokowane przełączanie
  • e-mail na alarm

Programowalny przez Internet w przeglądarce internetowej

• wyświetlanie wartości mierzonych, wartości minimalnych i maksymalnych ze znacznikiem daty / godziny
• symulacja zmierzonych wartości
• stan alarmów
• konfiguracja wejść (nazwa, kompensacja, skalowanie i jednostka miary)
• konfiguracja alarmów (ograniczenia, funkcja przekaźników, ...)
• zależna od czasu zmiana dnia / nocy limitów
• rejestrowanie do 150 000 wartości na wejście, alarmy z datą / datownikiem
• interwał rejestrowania regulowany od 2 sekund do 24 godzin
• Rejestrowanie alarmów
• konfiguracja sieci
• ustawienia systemu
• administracja użytkownikami i ochrona kodu
• zegar czasu rzeczywistego z synchronizacją z serwerem czasu, zarezerwować 7 dni

Interfejsy:

• Interfejs Ethernet (http, https, UDP i Modbus)
  • http (port można wybrać i wyłączyć) i https
  • Przesyłanie TP do automatycznego (z regulacją interwału)
  • przechowywanie zarejestrowanych danych na serwerze ftp
  • Protokół UDP- i Modbus do odczytu danych (można wybrać port)
  • AJAX do odczytu danych w formacie HTML
  • SNMP
• Interfejs RS485 do odczytu danych za pomocą protokołu Modbus (RTU) i protokołu ZIEHL

Wyświetlacze i elementy obsługi

• 8 diod LED dla wejść
• 4 diody LED dla alarmów, 4 diody LED dla stanu przekaźników
• 4-cyfrowy wyświetlacz wartości pomiarowych
• 3 przyciski do odczytu zmierzonych wartości na urządzeniu i do ustawiania adresu IP
• przełącznik IP 10.10.10.10 / użytkownik
• przycisk reset
• Diody LED do aktywności interfejsów
