Tester audytowy wyłączników różnicowoprądowych typu DK OLD i DK2000

Tester audytowy wyłączników różnicowo-prądowych typu DK OLD i DK2000


Tester przeznaczony jest do wykonywania badań pełnych i skróconych wyłączników różnicowo-prądowych typu DK OLD i DK2000 zgodnie z normą PN-IEC 1009-1. Na testerze można sprawdzać działanie wyłączników dwu-, trój- i czteropolowych o prądach różnicowych wyzwalania do 1A włącznie.

Badania wykonywane są przez tester w pełni automatycznie tzn. rozpoczynają się od zapięcia na szynie montażowej badanego zestawu: wyłącznik różnicowo-prądowy – wyłącznik pomocniczy i zamknięciu pokrywy ochronnej, a kończą na otwarciu pokrywy i wyjęciu badanego zestawu. Tester automatycznie czyta kod kreskowy, umieszcza zestaw w odpowiednim gnieździe probierczym, wybiera parametry prób i wykonuje je, a następnie nakleja kod kreskowy jeśli wynik wszystkich testów jest OK. lub kod błędów jeśli co najmniej jeden wynik testu jest NOK.



Badania pełne (test audytowy) wyłączników obejmują:

  • test przycisku;
  • próba napięciowa napięciem sinusoidalnym 2.5 kV/60 s;
  • próba napięciowa udarem 1.2/50 µs, 6 kV;
  • próba napięciowa udarem 1.2/50 µs, 8 kV;
  • pomiar prądu różnicowego wyzwalania;
  • pomiar czasu wyzwalania;
  • pomiar rezystancji rezystora;

Badania skrócone obejmują tylko próby wybrane przez operatora.

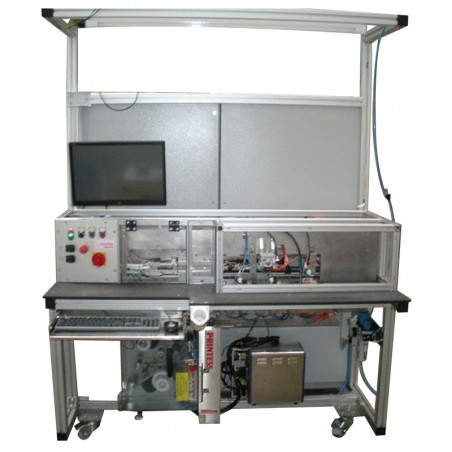

Konstrukcja testera zbudowana jest z profili aluminiowych, blatu roboczego z nadstawką zawierającą elementy wykonawcze testera oraz szafy sterowniczej. Nadstawka zawiera stację załadunkową i trzy gniazda probiercze dostosowane do badania wyłączników DK OLD i DK2000 o różnej licznie torów prądowych. W nadstawce zainstalowana jest podnoszona osłona ochronna osłaniająca stację załadunkową. Pod stołem zamontowana jest drukarka z liniowym aplikatorem do wykonywania nadruku na naklejkach w formie kodu kreskowego lub numeru błędu i naklejania ich na boczna ściankę badanego wyłącznika. Pod blatem roboczym zainstalowana jest wysuwana szuflada z klawiaturą i myszką. Monitor umocowany jest na wysięgniku umożliwiającym regulację jego położenia w trzech płaszczyznach.



Dane techniczne

Obsługa testera 1 osoba
Czas trwania testu audytowego ok. 9,5 min.
Zasilanie 230 V; 50 Hz
Pobór mocy ok. 1 kW
Typy badanych wyłączników - DK OLD - 2 mod/2 pol szt.1
- DK OLD - 2 mod/3,4 pol szt.1
- DK OLD - 4 mod/3,4 pol szt.1
- DK 2000 - 2 mod/2 pol szt.1
- DK 2000 - 2 mod/3,4 pol szt.1
- DK 2000 - 4 mod/3,4 pol szt.1
Test audytowy - test przycisku
- test dielektryczny
- 2,5 kV/60 s
- impuls 1,2/50 µs, 6kV
- impuls 1,2/50 µs, 8kV
- pomiar prądu wyzwalania
- pomiar czasu wyzwalania
- pomiar rezystancji rezystora
Test skrócony próby wybiera operator
Liczba gniazd probierczych 3 kpl.
Różnicowy prąd probierczy sinusoidalny 50 Hz
Zakresy różnicowego prądu probierczego 30; 100; 300; 500; 1000 mA
Regulacja wartości prądu probierczego skokowa, płynna
Kąty fazowe pojawiania się prądów różnicowych 0°; 90° i 135°
Dokładność pomiaru prądu probierczego ±1% zakresu
Rozdzielczość pomiaru prądu 0,3 mA
Wynik pomiaru prądu wyzwalania automatyczny pomiar prądu przez kartę komputera dla każdego bieguna oddzielnie i wyświetlenie zmierzonych wartości na ekranie
Negatywny wynik ogólny testu na wyłączniku naklejana jest automatycznie nalepka z numerem błędu
Pozytywny wynik ogólny testu na wyłączniku naklejana jest automatycznie nalepka z kodem kreskowym
Wyposażenie dodatkowe testera wkrętarka akumulatorowa MAKITA DF010DSE
Wymiary (W x D x H)
 1600 x 1185 x 2110 [mm]
Waga
 ok. 500 kg
