Jaka jest zasada działania namiotów i tkanin EMC?

Wykonaliśmy ponad 250 namiotów, możemy stworzyć taki, który będzie spełniał wszystkie Twoje potrzeby!

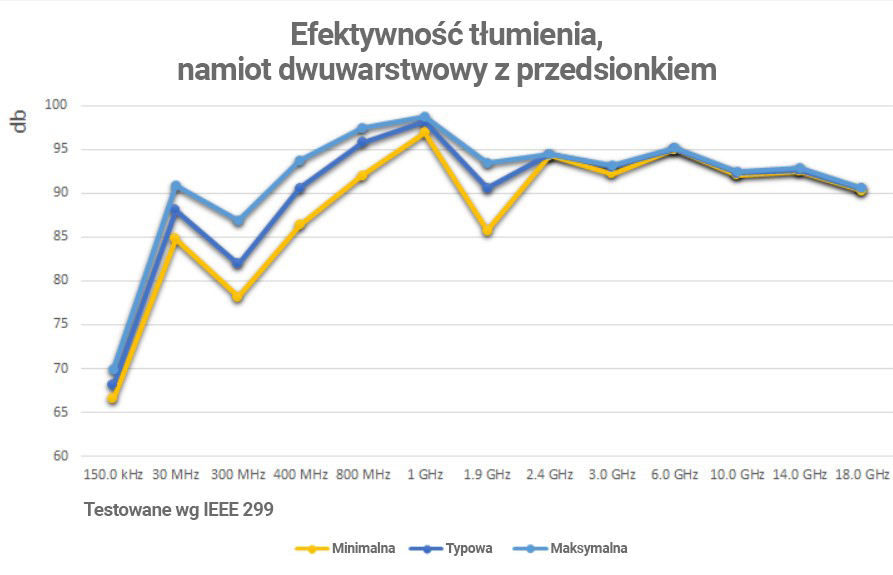

Aby upewnić się, że przenośny ekranowany namiot badawczy spełnia wymagania w zakresie izolacji RF, dane dostawców dotyczące skuteczności ekranowania powinny być dokładnie przeanalizowane, aby zweryfikować czy spełniają one minimalne wymagania ekranowania. SOLIANI EMC korzysta z wykonywanych przez strony trzecie testów IEEE:299-2006, aby zmierzyć minimalną skuteczność ekranowania osiągniętą na w pełni zmontowanych obudowach w różnych lokalizacjach w namiocie przy różnych częstotliwościach. Ten test na namiocie Soliani EMC o wysokim poziomie tłumienia z wewnętrznym przedsionkiem zaowocował tłumieniem co najmniej -85,7 dB od 1 MHz do 18 GHz podczas wykonywania pomiarów przez ścianę w wielu lokalizacjach.

Specyfikacja

Wyprodukowano we Włoszech z materiału metalizowanego we Włoszech.

Standardowe przenośne obudowy namiotów tłumiących obejmują:

• Wiele warstw tkaniny przewodzącej Galileo,
• Białą warstwę tkaniny ESD wewnątrz namiotu (na życzenie),
• Wewnętrzny lub zewnętrzny system wejścia do przedsionka,
• Pojedyncze lub podwójne opatentowane systemy uszczelnień drzwi,
• Ramę stalową lub nadmuchiwaną,
• Wydajne filtrowanie zasilania i danych,
• Kompletny ekranowany system wentylacyjny,
• Podłogę ekranowaną RF pomiędzy dwiema warstwami wytrzymałej plandeki,
• Torbę do przechowywania i transportu namiotu,
• Pełną instrukcję instalacji.

Opatentowany system drzwiowy

Ekskluzywny, opatentowany system uszczelnień drzwi SOLIANI EMC zapewnia izolację wewnętrznej obudowy. Operacje prowadzone wewnątrz obudowy nie muszą być przerywane, w momencie wychodzenia i wchodzenia do namiotu. Opatentowany system uszczelniania pojedynczych drzwi zawiera lekkie, łatwe w użyciu zamknięcie z podwójnym magnesem, które maksymalizuje izolację RF i ekranowanie EMI. Zarówno drzwi wewnętrzne, jak i zewnętrzne wyposażone są w ekskluzywny system drzwiowy SOLIANI EMC.

Namioty ekranowane EMI/RFI są wykonane z wysoce przewodzącego, lekkiego i bardzo mocnego materiału tekstylnego. Standardowo namioty ekranowane są dostarczane z wieloma linami, dzięki czemu można je łatwo przymocować do sufitu lub mogą być wyposażone w stelaż wolnostojący.

Typowe zastosowania to eksperymenty EMC, pomiary RF, mobilne działania wojskowe lub kryminalistyczne oraz ochrona osobista w terenie. Namioty Faradaya oferują mobilne rozwiązanie za ułamek ceny w porównaniu z konwencjonalną klatką Faradaya.

Opcje montażowe

Aplikacje

Automobilność

Megatrend łączności nie zatrzymuje się również w branży pojazdów użytkowych. Każdy chce i musi być wszędzie podłączony. Aby to zapewnić, zwiększa się liczba usług radiowych i wykorzystywanie ich kanałów. Jednak dotychczasowe pasma częstotliwości nie były już wystarczające, dlatego musieliśmy przejść na wolne wyższe częstotliwości. Oprócz łączności, przemysł motoryzacyjny koncentruje się również na bezpieczeństwie i bezproblemowej funkcjonalności, dlatego badany zakres częstotliwości został rozszerzony z testów odporności na zakres częstotliwości Super High Frequency (SHF).

Ale jak wiemy, temat zacienienia w hali absorbera narasta wraz ze wzrostem częstotliwości, podczas gdy płaty transmisyjne anten pomiarowych maleją. Jednak aby zapewnić pożądany zasięg testowy, wraz ze wzrostem częstotliwości wymagane jest coraz więcej pozycji anteny. Szczególnie dotyczy to długich i dużych pojazdów.

Metoda pomiaru w komorze modu turbulencji (MTC) nie przedstawia tego problemu. Ze względu na pożądane odbicia na ścianach komory badany obiekt poddawany jest działaniu pola testowego od razu ze wszystkich stron i kierunków ze względu na statystyczną jednorodność pola.

Miernictwo

Jak wiadomo, w jednym MTC istnieją dwie różne opcje pomiaru. Najpierw „tryb dostrojony” (tuned mode), w którym tryb mieszania obraca się krok po kroku, a następnie mierzy, oraz „tryb mieszania” (stirring mode), w którym tryb jest ciągle obracany i mierzony jednocześnie.

„Tryb dostrojony” wymaga z jednej strony solidnych ścian i mieszadła. Z drugiej strony, proces pomiarowy zajmuje bardzo dużo czasu, ponieważ każda pozycja mieszadła musi być mierzona i wymagany jest czas rozkładu. Nie oznacza to przewagi czasowej nad kilkoma pozycjami antenowymi i dlatego nie jest przedmiotem zainteresowania przemysłu motoryzacyjnego.

W takim przypadku pozostaje „tryb mieszania”, w którym podczas pomiaru na badanym obiekcie ustawiane jest średnie natężenie pola. Średnia siła pola zależy od komory, mieszadła i samej próbki. Czysta kontrola wzmacniacza (otwarta pętla) za pomocą krzywych charakterystycznych wymagałaby czasochłonnej kalibracji. Dlaczego warto wybrać system o kontrolowanym natężeniu pola z 8 szybkimi sondami polowymi (zamknięta pętla).

Rysunek 1: Autobus w polu testowym, sonda polowa na maszcie (1).

8 sond, patrz Rysunek 7 (1), rozciąga objętość testową. Umieszczone są na czterech masztach PVC, otaczających pojazd. Odległość do pojazdu powinna wynosić > 1 m oraz więcej niż ?/4 niższej częstotliwości od ścian [6].
Antena nie powinna być skierowana bezpośrednio na pojazd, ale w kierunku urządzenia oscylacyjnego znajdującego się za ruchomą ścianą.

Rysunek 2: Ciężarówka w polu testowym, określona objętość testowa w kolumnach jest napromieniowana anteną LogPer.

Zgodnie z [7], statystycznie jednorodne pole dominuje w objętości testowej VIRC, jeśli odchylenie standardowe (przy f ≥ 400 MHz) natężenia pola wszystkich sond jest mniejsze niż σ = 3. Zastosowany wielosondowy system pomiarowy automatycznie podawał tę wartość, co oznaczało, że kalibracja nie była konieczna.

Przestrzeń i laboratorium

Gdy sprzęt jest zbyt duży lub wymaga specjalnych warunków (obciążenia, napędy, woda, emisja toksycznych oparów itp.), testowanie w typowym pomieszczeniu półbezechowym może nie być wykonalne. Wokół obszaru testowego można zbudować tymczasowe pomieszczenia ekranowe składające się z tkaniny sprzętowej, aby zmniejszyć otoczenie do testowania emisji promieniowania i ograniczyć pole RF podczas testowania podatności na promieniowanie. Ponieważ pomieszczenie może silnie odbijać światło, należy uważać, aby zidentyfikować wszelkie rezonanse. Może być wymagane kilka pozycji anteny, aby zredukować efekt rezonansów.

Cechy

• Półtrwałe, łatwiejsze w montażu, przechowywaniu i transporcie niż metalowe komory ścienne,
• Niższy koszt i waga niż trwale spawana komora ekranowana,
• Stosunek wagowy 10:1 do spawanego pomieszczenia z ekranem,
• Zdejmowane panele „hardware cloth”,
• Wewnętrzna rama,
• Tłumienie ponad 70 dB w zakresie od 20 MHz do 18 GHz (IEEE™ 299),
• Wykonany z przewodzącej tkaniny Ni pokrytej akrylem,
• Opcjonalne czyszczenie zgodnie z ISO Class 7 (klasa 10 000 -Fed. Std. 209).

Wojskowość

Namioty izolacyjne SOLIANI EMC RF są przeznaczone do przenośnych, bezpiecznych aplikacji komunikacyjnych*, gdzie wymagane jest specyficzne tłumienie sygnału. Nasze woreczki ochronne RF są również przeznaczone do izolowania urządzeń komunikacji bezprzewodowej. Kadra inżynierska Soliani EMC będzie również współpracować z Twoim zespołem w celu zaprojektowania na zamówienie lekkich, składanych i bezpiecznych rozwiązań bezpieczeństwa RF, które spełnią Twoje wymagania. SOLIANI EMC może zabezpieczyć Twoją elektronikę, w tym laptopy, drukarki i urządzenia komunikacyjne, systemy z przenośnymi namiotami stołowymi RF Security. Bezpieczne klawiatury Tempest, filtrowanie mocy o wysokim poziomie tłumienia i ekranowane okna RF umożliwiają pełny dostęp do standardowych laptopów.

SOLIANI EMC współpracował z wieloma agencjami rządowymi dostarczającymi aplikacje bezpieczeństwa RF. Izolacja RF dla policji i agencji reagowania kryzysowego, bezpieczeństwa transportu, w tym transportu lotniczego i morskiego, badania nad technologiami bezpieczeństwa nowej generacji.

Zarejestrowany w NATO
Zarejestrowany przez ITAR – Departament Stanu USA – Biuro ds. zgodności z przepisami dotyczącymi handlu obronnego
Kod klatki: A1040



(*) Izolacja RF jest częścią bezpiecznego protokołu komunikacyjnego. Upewnij się, że Twoja operacja jest zgodna ze wszystkimi sekcjami protokołu.
