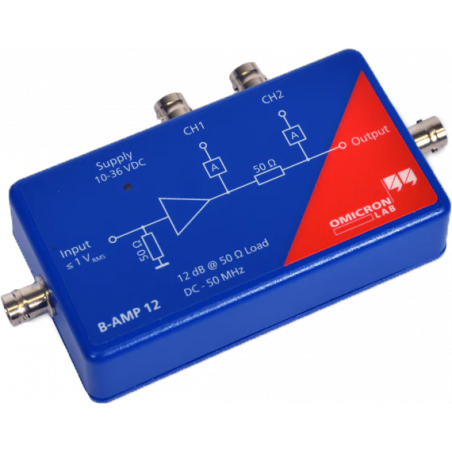

B-AMP 12 zewnętrzny wzmacniacz mocy dla Bode 100.

B-AMP 12 to zewnętrzny wzmacniacz mocy dla Bode 100. Umożliwia wzmocnienie sygnału wyjściowego Bode 100 o 12 dB, co pozwala na wykonanie pomiaru z poziomem sygnału do 25 dBm. Korzystając z portów pomiaru impedancji B-AMP 12 można bezpośrednio mierzyć impedancję przy wysokich poziomach sygnału.

Typowe zastosowania B-AMP 12 w połączeniu z Bode 100 to:

• Pomiar bardzo niskich wartości impedancji
• Pomiar wartości pojemności zależnie od napięcia
• Wprowadzenie dodatkowego wzmocnienia do obwodów podczas np. Pomiaru wzmocnienia pętli pomiaru impedancji wejściowej lub pomiaru impedancji wyjściowej
• Generowanie większej mocy w obszarze dużych zakłóceń, np. pomiary na przetwornicach DC/DC dużej mocy lub przetwornikach AC/DC

Kluczowe cechy

• Zoptymalizowany do użytku z Bode 100
• Liniowy zakres częstotliwości: DC – 50 MHz
• Porty pomiaru impedancji
• Zgodny z CE, zgodny z RoHS

Wybrane dane techniczne

• Zysk: 12 dB (x 4)
• 25 dBm do 50 MHz
• Zasilanie 10...36 VDC
• Impedancja wejściowa i wyjściowa 50 Ohm
