Łączniki instalacyjne do stref zagrożonych wybuchem

Łączniki instalacyjne w wykonaniu przeciwwybuchowym są przeznaczone do użytkowania w strefach 1, 2, 21 i 22.

Łącznik instalacyjny to najprostszy łącznik elektryczny przeznaczony do załączania i wyłączania prądów roboczych, np. instalacji oświetlenia. Łączniki takie nie są zabezpieczeniami elektrycznymi.

Łączniki instalacyjne maja za zadanie umożliwić czynności łączeniowe w obwodach elektrycznych. W instalacjach używa się łączników do załączania i wyłączania źródeł światła oraz innych odbiorników energii elektrycznej. Na ogół są to łączniki klawiszowe, o dużych łatwych do manipulowania przyciskach klawiszowych.

Przy wyłączaniu łącznikiem instalacyjnym prądów roboczych powstaje między jego stykami łuk elektryczny. W zakresie ich prądów znamionowych nie jest konieczne jednak stosowanie komór gaszeniowych. Wystarczające jest stosowanie napędu migowego, który z dużą prędkością, niezależnie od sposobu manipulowania, pozwala zamykać i otwierać styki łącznika.

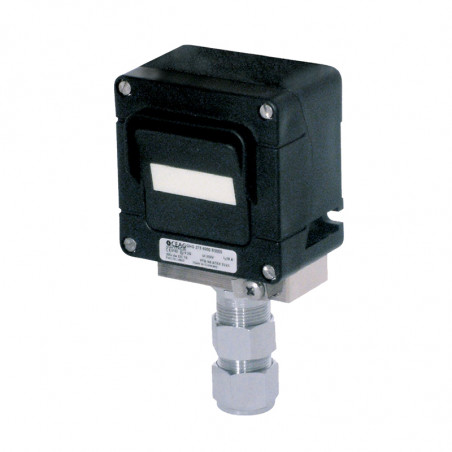

Łączniki instalacyjne EX

Łączniki instalacyjne do stref zagrożonych wybuchem to łączniki posiadające dodatkowe zabezpieczenia umożliwiające do instalacji w trudnych warunkach przemysłowych.

Zastosowane materiały odznaczają się bezpieczeństwem i niezawodnością zarówno w pomieszczeniach, jak i instalacjach zewnętrznych, w szczególności chemicznych, a także elektrowniach przybrzeżnych. Solidne obudowy łączników instalacyjnych są wykonane z modyfikowanego materiału poliamidowego. Duża powierzchnia przełącznika instalacyjnego umożliwia niezakłóconą pracę, nawet podczas noszenia rękawic roboczych.

Kołnierz ochronny łącznika instalacyjnego zapobiega niezamierzonym operacjom. Przełącznik ma luminescencyjną etykietę, która jest zgodna z §7 Regulaminu Warsztatów; ponadto nie zawiera składników radioaktywnych. Ze względu na zewnętrzne możliwości mocowania przełącznik można łatwo zainstalować, podczas gdy pokrywa jest zamknięta. Możliwość wprowadzenia kabla od góry obracając podstawę. W szczególnych przypadkach możliwe jest okablowanie przelotowe.

Rodzaje łączników instalacyjnych dla stref zagrożonych wybuchem

• Łącznik dwubiegunowy – łącznik wyposażony jest w pojedynczy przycisk, dokonuje łączenia dwóch obwodów, działa na zasadzie przełącznika (sprężyna nie odbija z powrotem po puszczeniu przycisku). Stosowany np. kiedy istnieją 2 obwody pod różnymi napięciami (przykładowo 230V i 6V) wymagające wspólnego włączania/wyłączania.
• Przycisk dzwonkowy – typ łącznika instalacyjnego, który wyposażony jest w pojedynczy przycisk, dokonuje łączenia w obrębie pojedynczego obwodu, po puszczeniu przycisku sprężyna samoczynnie odbija przycisk powodując rozłączenie.
• Łącznik świecznikowy – typ łącznika instalacyjnego  wyposażony w 2 lub więcej przycisków, przeznaczony do żyrandoli (podzielonych na 2 lub więcej stref).
• Łącznik schodowy – łącznik (przełącznik) instalacyjny łączony w pary, przełączenie jednego łącznika z pary powoduje zmianę stanu obwodu (otwarty/zamknięty) na stan przeciwny. Stosowany np. na klatkach schodowych, korytarzach, ciągach komunikacyjnych. Oświetlenie można włączyć na parterze, a po wejściu na górę wyłączyć je drugim łącznikiem.

Dane techniczne łącznika instalacyjnego

Zamówienia łączników instalacyjnych prosimy składać na podstawie poniższych danych.

Dane do zamówienia

Typ	Rodzaj zestyków	Dławice	Numer
Łącznik 2-bieg.		1 x M25 2 x M25 2 x M20*	GHG 273 2000 R0017 GHG 273 2000 R0018 GHG 273 2000 R0003
Przełącznik (schodowy)		1 x M25 2 x M20* 2 x M25	GHG 273 6000 R0011 GHG 273 6000 R0003 GHG 273 6000 R0014
Przycisk dzwonkowy		1 x M25 2 x M25	GHG 273 4000 R0004 GHG 273 4000 R0007

^* Tylko otwór gwintowany.
