Gyártó: FRER

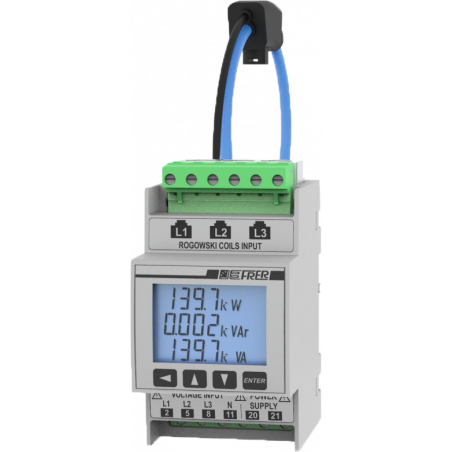

Analizator parametrów sieci z cewkami Rogowskiego - Q52R3H

Analizator parametrów sieci z cewkami Rogowskiego - Q52R3H

Seria: Q52

Wielofunkcyjny analizator parametrów sieci z 3 cewkami Rogowskiego, które nie wymagają dodatkowych integratorów. Stosuje się go w sieciach trójfazowych 3- i 4-przewodowych, nawet przy niezrównoważonych obciążeniach i zniekształconych przebiegach.. Pozwala uzyskać wszystkie główne pomiary, w tym moc i energię zarówno wytworzoną, jak i zużytą. Przystosowany do montażu w istniejących instalacjach i do użytku laboratoryjnego, ale także do monitorowania sieci elektrycznych w nowych instalacjach.

Wyświetlacz Podświetlany LCD
Wysokość cyfr 13.5mm
Dokładność 4 cyfry
Pozycja przecinka Automatyczna
Podświetlenie wyświetlacza 5 poziomów jasności
Odświeżanie pomiaru <0.5s
Częstotliwość robocza 50-60Hz
Wartość mierzona True RMS
Dokładność ±0.2%
Napięcie znamionowe 100V …400V
Prąd znamionowy iPrA 100A…25kA
Zakres tolerancji dynamicznej cewki Rogowskiego Powyżej 80Vpp
Rezystancja wejściowa cewki Rogowskiego >10Mohm
Zakres wejść 10-120% UN, 10-120% IN
Maksymalne napięcie pierwotne przekładnika 1MV
Przeciążenie ciągłe 2 x IN, 1.2 x UN
Przeciążenie cieplne krótkotrwałe 20 x IN, 2 x UN (300msec.)
Pobór mocy kanału napięciowego <0.5VA
Pomiar energii kWh – kVArh - kVAh
Pomiar maksymalny 2 000 000 000
Temperatura pracy 0…23…50°C
Temperatura przechowywania -30…70°C
Napięcie zasilania 80-260V ac/dc 3VA/2W
Materiał obudowy UL 94-V0
Stopień ochrony obudowy IP50
Stopień ochrony zacisków pomiarowych IP20
Izolacja galwaniczna Zasilanie/Wej./wyj.
Cewka Rogowskiego
Znamionowy współczynnik transferu 100mV/kA@50Hz
Ekran Cewka, kabel wyjściowy
Wyjście RJ45
Temperatura pracy -30… +80°C
Temperatura przechowywania -40 … + 90°C

Wartości mierzone:

  • Napięcia i prądy fazowe
  • Napięcia międzyfazowe
  • Prąd przewodu neutralnego
  • Zmiana napięć i prądów fazowych
  • Moc czynna, bierna i pozorna
  • Współczynnik mocy faz
  • Częstotliwość
  • Całkowita energia czynna i bierna
  • Temperatura otoczenia
  • Maksimum zapotrzebowania (kW)
  • THD aż do 32 harmonicznej
  • Średnia moc
  • Prąd cieplny
  • Maksymalny prąd cieplny
  • Współczynnik przesunięcia mocy cosφ
Prąd znamionowy instalacji Średnica wewnętrzna cewki Opis
100, 125, 160, 200, 250, 320 [A] 75mm (2 obroty) Q52R3H150…
400, 500, 630, 800, 1000 [A] 100mm Q52R3H100…
1250, 1600, 2000, 2500 [A] 150mm Q52R3H150…
3200, 4000, 6300 [A] 200mm Q52R3H200…

Lista cech:

  • Szeroki zakres pomiaru prądu od 1mA do 25kA
  • Kalibracja fabryczna zapewniająca wysoką dokładność
  • Złącze RJ45, szybkie oraz bezpieczne przed odwróceniem polaryzacji
  • Brak niebezpieczeństwa otwartych zacisków wtórnych
  • Brak zjawisk nasycenia i histerezy magnetycznej
  • Wysoka liniowość
  • Łatwa instalacja w ograniczonej przestrzeni
  • Lekkie czujniki ułatwiające obsługę

Dodatkowe dane techniczne

Wyjście alarmowe Photo – mas 250V 100mA
Opóźnienie zadziałania Nastawne 0…999s
Programowalność Zmienna, wartość, kierunek
Wyjście impulsowe (alternatywa dla alarmu)
Programowalność Wartość impulsu
Czas trwania impulsu Nastawne 30…1000ms
Modbus RTU
Interfejs RS485
Szybkość (bps) 9600/19200/38400/57600
Parametry komunikacji Bit parzystości i STOP
Zakres adresów 1…247
ModBus TCP/Webserver
Interfejs Ethernet IEEE 802.3 (u) 10 Base T/100 Base TX
Medium transmisyjne RJ45
Szybkość 10/100 Mbit/s
Dupleks Half/full
IEC61850
Interfejs Ethernet IEEE 802.3 (u) 10 Base T/100 Base TX
Medium transmisyjne RJ45
Szybkość 10/100 Mbit/s
Dupleks 10/100 Mbit/s
Dupleks Half/full
ProfiBus DP 0V
Sieć NRZ asynchroniczna
Szybkość transmisji 9.6kbit/s…12Mbit/s
Zakres adresów 1…99 prog.
Zgodny z EN 50170
Johnson Controls N2 OPEN
Interfejs RS485
Szybkość (bps) 9600
Bit parzystości Nie
Zakres adresów 1…247 prog.
