UG-3-A40 UNIGUARD SUPERFLOW

Jednostka samodzielna 24V kanałowy czujnik dymu z alarmem serwisowym.

Właściwości

• Opatentowane rurki Venturiego
• Jednorurkowy system poboru powietrza Uniguard Superflow
• Nowy kształt rurki pozwala na otrzymanie optymalnego efektu Venturiego
• Alarm serwisowy
• Otwór testowy w obudowie
• Łatwa instalacja
• Czuły wskaźnik przepływu
• Prosta obsługa i serwis
• Szybki i łatwy montaż rurek Venturiego

Dane techniczne

Standardowa długość 0.6m. Średnica otworu 38mm. Długość rurki Venturiego należy dobierać odpowiednio do szerokości kanału wentylacyjnego. Rurki Venturiego dostępne są w trzech długościach: 0.6m; 1.5m; i 2.8m. Gdy szerokość kanału jest większa od 0.6m, rurka Venturiego powinna przenikać cały kanał. Proszę zwrócić uwagę na szkic poniżej.

Działanie

Uniguard został stworzony w celu wykrywania dymu w kanałach wentylacyjnych. Połączenie czujnika z systemem pobierającym stworzyło unikalny produkt, w którym uzyskano optymalny przepływ powietrza przez czujnik dymu. W czujniku znajduje się wbudowany przekaźnik alarmowy, który można wykorzystać do sterowania klapami przeciwpożarowymi, zatrzymania wentylatorów lub do aktywacji alarmu optycznego i akustycznego itp. Wbudowano również przekaźnik alarmu serwisu, który informuje o konieczności dokonania przeglądu zanim wystąpi fałszywy alarm. Czujnik wyposażony jest w inteligentny obwód kontrolujący. Dostosowuje on czułość w celu zoptymalizowania pracy przez cały okres działania detektora. Gdy obwód nie jest w stanie skompensować nagromadzonych zanieczyszczeń wywoływany jest alarm serwisu. Uniguard Superflow posiada 4 zabezpieczone wejścia na przewody (IP67) z wbudowanymi mocowaniami przewodów o średnicach 4-11 mm typu Klikseal. Obudowa czujnika mocowana jest za pomocą zatrzasku, co ułatwia montaż i demontaż czujnika.

Akcesoria

Podstawowe zasady prawidłowego umiejscowienia

W celu zapewnienia przepływu powietrza przez czujnik odpowiadającego przepływowi powietrza przez kanał wentylacyjny, należy go zainstalować w miejscu gdzie normalnie umieszcza się mierniki przepływu oraz podobne urządzenia. Patrz "Montaż" lub lokalne przepisy montażu zgodnie z "Metodami pomiaru przepływu powietrza w systemach wentylacyjnych".

Montaż

Rurka Venturiego zrobiona jest z aluminium i może być łatwo skrócona tak aby pasowała do średnicy kanału. Średnica otworu wynosi 38mm. W przypadku kanałów izolowanych lub okrężnych, należy użyć podstawki montażowej, średnica otworu wynosi wtedy 48mm.

Utrzymanie

Gdy detektor ulega zanieczyszczeniu, wzrasta jego czułość, co powoduje wywołanie alarmu serwisu. Można tego uniknąć poprzez odkurzanie czujnika raz w roku.

Monitorowanie przepływu powietrza

Czujnik wyposażony jest w czerwony plastikowy wskaźnik. W prawidłowo zamontowanym czujniku wskaźnik wyginany jest przez przepływające powietrze. Wskaźnik ten w prosty sposób pozwala stwierdzić że nie ma żadnych wycieków oraz że powietrze z kanału rzeczywiście przepływa przez obudowę.

Test działania

Po zakończeniu montażu należy przeprowadzić test czujnika. Można tego dokonać za pomocą dymu lub sprayu testowego (RDP-300) poprzez otwór testowy umieszczony na obudowie. Nie zapomnieć o ponownym włożeniu uszczelki po zakończeniu testu.

Uwaga: W przypadku instalacji na zewnątrz lub też w chłodnych pomieszczeniach, gdzie występuje ryzyko skraplania, czujnik powinien być odizolowany od otoczenia przy wykorzystaniu np. wodoszczelnej oprawy UG-COVER. Na oprawie powinien znajdować się napis: "Ukryty czujnik dymu" (Hidden smoke detector).

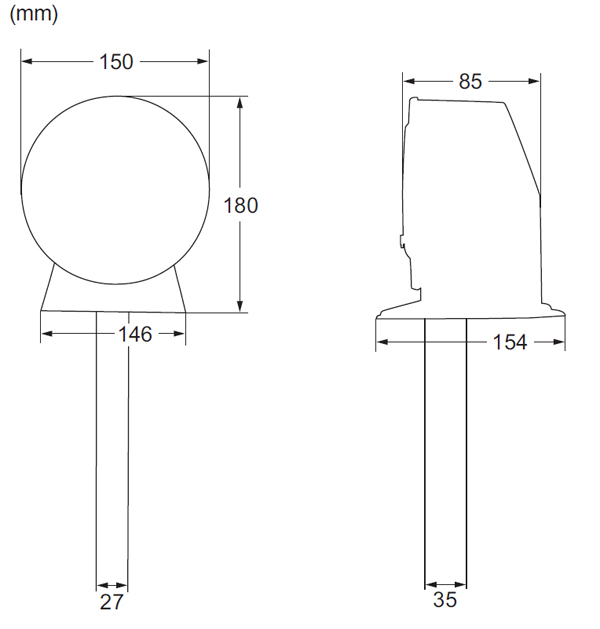

Wymiary

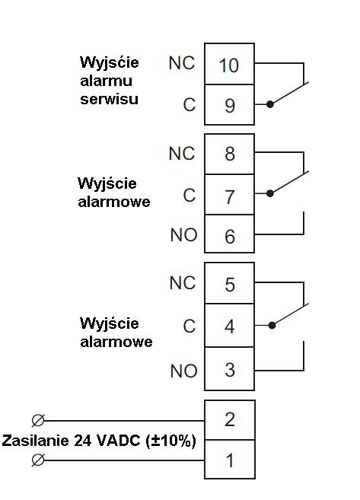

Schemat połączeń

Przekaźnik alarmowy: dwa zmienne styki, max 250V, 5A
Wyjścia przekaźników pokazane są w stanie normalnej pracy przy załączonym zasilaniu.
