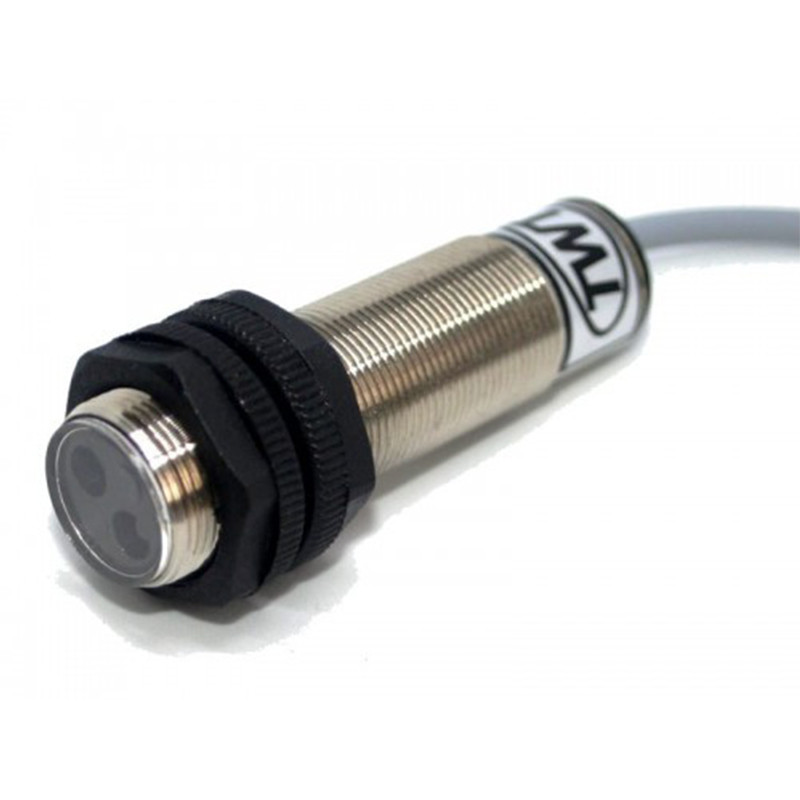

A fényképek csak tájékoztató jellegűek. Lásd a termék specifikációit
Kérjük, használjon latin karaktereket
Strefa czułości dla czujników odbiciowych jest maksymalna odległość od czoła czujnika karty pomiarowej (biały karton o wymiarach 20x20cm) zbliżanej wzdłuż osi wiązki świetlnej, przy której następuje przełączenie obwodu wyjściowego czujnika.
Zasięgiem działania dla czujników optycznych refleksyjnych jest maksymalna odległość od czoła czujnika reflektora odblaskowego lub dla czujników typu bariera maksymalny odstęp między nadajnikiem i odbiornikiem bariery, które zapewniają poprawne działanie czujników w warunkach przerwania promieni świetlnych przez obiekt znajdujący się wewnątrz zasięgu.
Działanie czujników optycznych charakteryzuje występowanie histerezy przełączenia, którą jest różnica odległości obiektu od czujnika, przy których czujnik zmienia stan obwodu wyjściowego.
Istotny wpływ na strefę działania czujnika optycznego ma wielkość odbitego światła. Zależy ona od rodzaju materiału, z którego obiekt jest wykonany, od jego barwy, struktury i wymiarów. Jasne powierzchnie , np. biały papier odbijają silniej niż ciemny, np. czarny karton. Niżej podano współczynniki korekcyjne dla różnych materiałów, uwzględniające właściwości odbicia światła.
Papier biały matowy 200g/m 2 | 1 |
---|---|
Metal błyszczący | 1,2 - 1,6 |
Aluminium czarne eloksalowane | 1 ,2 - 1,8 |
Styropian biały | 1 |
PCW szare | 0,5 |
Karton czarny błyszczący | 0,3 |
Karton czarny matowy | 0,1 |
Drewno surowe | 0,4 |
Dwustanowe bezstykowe wyjścia czujników umożliwiają bezpośrednią współpracę z przekaźnikami i programowanymi sterownikami logicznymi. Czujniki optyczne z tranzystorami przyłączającymi PNP, włączają (NO) lub wyłączają (NC) prąd w obciążeniu dołączonym do wyjścia czujnika. W wersji PNP czujniki dołączają potencjał dodatni do wejścia czujnika.
Czujniki optyczne TO stosuje się w układach automatyki prądu stałego (10...30V DC). Czujniki charakteryzują się małym poborem prądu ze źródła napięcia zasilającego. O poprawnej pracy czujników optycznych w dużej mierze decyduje zasilanie. Czujniki optyczne można zasilać napięciem stałym stabilizowanym lub niestabilizowanym. Przy zasilaniu napięciem niestabilizowanym tętnienia napięcia nie mogą przekraczać 10%.
Napięciem szczątkowym określa się spadek napięcia na wyjściu czujnika w stanie wysterowania wyjścia.
Czujniki optyczne zasilane prądem stałym posiadają zabezpieczenie prądowe chroniące czujniki przed uszkodzeniem w wyniku krótkotrwałego i ciągłego przeciążenia lub zwarcia wyjścia. Zabezpieczenie ogranicza prąd wyjściowy i kontroluje stan obwodu wyjściowego czujnika. Po ustaniu stanu przeciążenia czujnik samoczynnie przechodzi w stan pracy.
Stan pracy czujników optycznych sygnalizuje żółta dioda świecąca: | |
---|---|
Światło ciągłe | poprawna praca czujnika, obiekt w strefę czułości, |
Światło impulsowe | obiekt (dla czujników odbiciowych TOO) na skraju strefy działania lub w zakresie histerezy. |
reflektor odblaskowy (dla czujników refleksyjnych TOR) umieszczony nieprawidłowo, np. na skraju zasięgu lub w zakresie histerezy. | |
Czujniki w obudowach M30x1,5 są wyposażone dodatkowo w zieloną diodę świecącą informującą o zasilaniu czujnika. |
Zakres temperatur pracy -10°C...50°C.
f = 55Hz, amaks = 1mm
b maks = 20g, t = 11msek
Obudowy | metalowe |
---|---|
Wyjście | 3 przewodowe |
Zabezpieczenia | prądowe i przepięciowy wyjścia |
Sygnalizacja | LED |
Napięcie zasilani | 10...30V DC |
Tętnienie napięcia zasilania | 3,5V |
Prąd obciążenia | 150mA |
Pobór prądu bez w | 20mA |
Napięcie szczątkowe | 2,5V DC |
Prąd szczątkowy | 10uA |
Rezystancja wyjściowa | otwarty kolektor |
Źródło światła | IP 67LED podczerwień |
Częstotliwość przeł. | 150Hz |
Układ optyczny | soczewki szklane |
Temperatura | -10C...55C |
Stopień ochrony | IP 65 |
Obudowa | mosiądz niklowany |
Sposób podłączenia | przewód PCW 2m., 3x0, 34mm 2 |
Polaryzacja | PNP(czujniki także dostępne w wersji NPN) |
Na zamówienie czujniki ze złączem M12.
![]() |
![]() |
