Gyártó: Eaton / CEAG

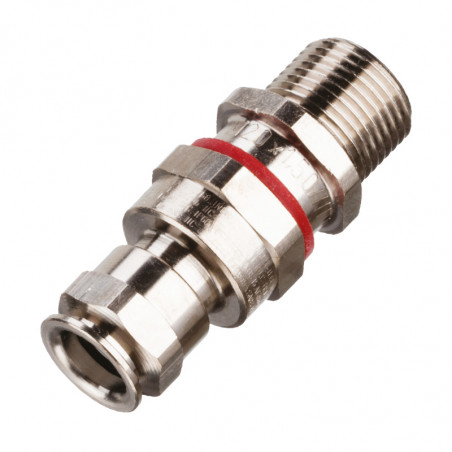

ADE-1FC - Dławnice kablowe metalowe z barierą uszczelniającą na przewód niezbrojony

Capri ADE-1FC to powszechnie zatwierdzona dławnica kablowa do użytku z kablami niezbrojonymi, wyposażona w barierę uszczelniającą. Nadaje się do instalacji IEC i NEC oraz do wielu typów kabli. Capri ADE-1FC oferuje szereg materiałów i opcji gwintów, aby spełnić wszystkie wymagania. Dostępne tylko jako dławnica lub w postaci wstępnie zapakowanego zestawu w celu ułatwienia zamawiania. Więcej pasujących akcesoriów można znaleźć w naszych Akcesoriach do dławnic ADE.


Wykonanie

Dławnica wykonana z niklowanego mosiądzu o podwyższonej odporności na korozję. Jako alternatywa dostępne są także wykonania ze stali nierdzewnej AISI316, z brązu lub aluminium. W przypadku aluminium i stali nierdzewnej zalecane jest stosowanie odpowiedniego środka smarującego.

Łatwo zdejmowana zintegrowana osłona przeciwpyłowa zapewnia ochronę przed wnikaniem kurzu/wody podczas montażu kabla i bez dodatkowej wtyczki. Chroni to sprzęt elektryczny podczas transportu i dostawy, dopóki nie będzie gotowy do zamontowania. Uszczelnienie zalewowe zapewnia lepszą ochronę przed wnikaniem. Jest to łatwa i wyraźna identyfikacja „mieszanki w środku”, która ułatwia kontrolę i zatwierdzanie.


Charakterystyka

  1. Uszczelnienie z elastomeru dla zapewnienia odpowiedniego stopnia ochrony IP.
  2. Uszczelnienie warstw przewodzących kabla za pomocą bariery uszczelniającej.
  3. Zwiększenie stopnia ochrony poprzez użycie uszczelki zalewanej.
  4. Dodatkowe zewnętrzne zaciski dla obniżenia napięcia więzów (jako opcja).

Dane techniczne

Przeznaczenie kabel niezbrojony, kabel płaski, kabel morski typu P
Temperatura pracy dla dopuszczenia UL -60°C do +80°C
Temperatura pracy dla innych dopuszczeń -20°C do +40°C
Stopień ochrony IP 66/68
dławnica wyposażona w uszczelkę zalewaną
Certyfikat ATEX INERIS12ATEX0032X
Strefy 1 i 2, Grupy IIA, IIB i IIC
Strefy 21 i 22, Grupy IIIA, IIIB i IIIC
EX II 2GD / Ex db IIC / Ex eb IIC / Ex tb IIIC
II 3G EX nRc IIC
I M2 / Ex db I / Ex eb I; zastosowanie górnicze
Mosiądz, stal nierdzewna lub brąz ADE rozmiary od 11 do 16; NPT od 2” do 4”; ISO od 63 do 110
Certyfikat IECEx IECEx INE 12.0025X
Strefy 1 i 2, Grupy IIA, IIB i IIC
Strefy 21 i 22, Grupy IIIA, IIIB i IIIC
Ex db IIC / Ex eb IIC / Ex nRc IIC / Ex tb IIIC
Ex db I / Ex eb I; zastosowanie górnicze
Inne certyfikaty CEPEL 05.0558X, CCoE P360379-1
KOSHA 2015.-BO-0249 do 0256
NANIO TC-RU C-FR.05.B.00858
NEPSI GYJ13.1082X, SABS MS/15-0314X
Branża morska ABS 14-HS1274083-PDA, BV 40910/A0 BV
DNV TAE000010X, Lloyds 11/00072
Zgodność z DTS-01:1991
Certyfikat UL 3DJN E310130, Class I, Zone 21), AEx e II

1) Można zastosować w Div. 2 przy założeniu, że obudowa nie zawiera podzespołów iskrzących.

Rozmiary ADE od 4 do 16, ½” do 4” NPT lub ISO 20 do 110 z kablami niezbrojonymi typu ITC, MV, PLTC, TC-ER, TC-ER-HL, TC oraz TSC z uszczelką epoksydową.

3DJN E310130 Class I Division I, Grupy A, B, C i D
Rozmiary ADE 4 do 9, NPT ½” do 1 ¼” lub ISO 20 do 40 z kablem niezbrojonym typu ITC, MV, PLTC, TC-ER, TC-ER-HL, TC oraz TSC z uszczelką epoksydową.
Rozmiary ADE 4 do 16, NPT ½” do 4” lub ISO 20 do 110 z kablem niezbrojonym typu ITC-HL oraz TSC z uszczelką epoksydową.

3DJN E310130 Class I Division I, Grupy A, B, C i D
Rozmiary ADE 4 do 16, NPT ½” do 4” lub ISO 20 do 110 dla kabli niezbrojonych typu PLTC, PLTC-ER, ITC, ITC-ER, ITC-HL, TC, TC-ER, TC-ER-HL, MV oraz z uszczelką epoksydową.

4EC5 E324850 Class I Division 2, Grupy A, B, C i D
Rozmiary ADE 4 do 16, NPT ½” do 4” lub ISO 20 do 110 dla kabli niezbrojonych morskich oraz TSC z uszczelką epoksydową.



Seria Gwint Zakres Materiał Opcja
ADE1C M25 3 NP
0 = XS NP = niklowany mosiądz K1 = Zestaw 1
1 = S SS = stal nierdzewna K2 = Zestaw 2
2 = M K3 = Zestaw 3
3 = L PUSTE = bez opcji


Zestaw do wyboru
K1 K2 K3
Nakrętka
Zielona podkładka
kompozytowa		 Nakrętka
Zielona podkładka
kompozytowa
Uziemienie
Osłona		 Nakrętka
Zielona podkładka
kompozytowa
Uziemienie
Ząbkowana podkładka


Tabela doboru ADE1C Wymiary ADE1C Kod ISO Kod ISO CAPRI Kod NPT Kod NPT CAPRI
Rozmiar gwintu Kod
uszczelnienia		 Zakres uszczelnienia ISO/NPT A B L
(dł.)
ISO NPT Zewnętrzne dławienie
MIN-MAX
M16 3/8" 2 4,0-8,5 15 19 36,0 ADE1CM163NPSCN CAP019594V1 ADE1CN0383NPSCN CAP011594V1
M20 1/2" 1 4,0-8,5 15 24 36,0 ADE1CM201NPSCN CAP019674V1 ADE1CN0501NPSCN CAP011674V1
M20 1/2" 2 6,0-12,0 19 24 42,0 ADE1CM202NPSCN CAP019694V1 ADE1CN0502NPSCN CAP011694V1
M20 1/2" 3 8,5-16,0 24 30 48,0 ADE1CM203NPSCN CAP019604V1 ADE1CN0503NPSCN CAP011604V1
M25 3/4" 2 8,5-16,0 24 30 48,0 ADE1CM252NPSCN CAP019794V1 ADE1CN0752NPSCN CAP011794V1
M25 3/4" 3 12,0-21,0 30 41 58,0 ADE1CM253NPSCN CAP019704V1 ADE1CN0753NPSCN CAP011704V1
M32 1" 2 12,0-21,0 30 41 58,0 ADE1CM322NPSCN CAP019894V1 ADE1CN1002NPSCN CAP011894V1
M32 1" 3 16,0-27,5 41 48 70,0 ADE1CM323NPSCN CAP019804V1 ADE1CN1003NPSCN CAP011804V1
M40 3/4" 2 10,0-16,0 24 30 32,0 ADE1M252NPN CAP806794V1 ADE1N0752NPN CAP808794V1
M25 3/4" 3 13,5-20,5 30 30 36,5 ADE1M253NPN CAP806704V1 ADE1N0753NPN CAP808704V1
M32 1" 3 18,0-27,5 (26,0) 41 41 46,0 ADE1M323NPN CAP806804V1 ADE1N1003NPN CAP808804V1
M40 1¼" 2 16,0-27,5 41 48 70,0 ADE1CM402NPSCN CAP019994V1 ADE1CN1252NPSCN CAP011994V1
M40 1¼" 3 21,0-34,0 48 55 79,0 ADE1CM403NPSCN CAP019904V1 ADE1CN1253NPSCN CAP011904V1
M50 1½" 2 21,0-34,0 48 55 79,0 ADE1CM502NPSCN CAP019094V1 ADE1CN1502NPSCN CAP011094V1
M50 2" 1 27,0-41,0 55 64 88,0 ADE1CM501NPSCN CAP019004V1 ADE1CN2001NPSCN CAP011004V1
M63 2" 2 33,0-48,0 64 72 98,0 ADE1CM632NPSCN CAP019294V1 ADE1CN2002NPSCN CAP011294V1
M63 2" 3 40,0-56,0 72 85 103,0 ADE1CM633NPSCN CAP019274V1 ADE1CN2003NPSCN CAP011204V1
- 2½" 2 40,0-56,0 72 85 103,0 - - ADE1CN2502NPSCN CAP011494V1
M75 2½" 3 46,0-65,0 85 95 111,0 ADE1CM753NPSCN CAP019304V1 ADE1CN2503NPSCN CAP011304V1
- 3" 1 46,0-65,0 85 95 111,0 - - ADE1CN3001NPSCN CAP012504V1
M90 3" 2 54,0-74,0 95 110 120,0 ADE1CM902NPSCN CAP010594V1 ADE1CN3002NPSCN CAP012574V1
- 3½" 2 54,0-74,0 95 110 120,0 - - ADE1CN3502NPSCN CAP012604V1
M90 3" 3 63,0-83,0 110 120 125,0 ADE1CM903NPSCN CAP010504V1 ADE1CN3003NPSCN CAP012594V1
- 3½" 2 63,0-83,0 110 120 125,0 - - ADE1CN3503NPSCN CAP012694V1
M110 4" 3 72,0-93,0 120 135 128,0 ADE1CM1103NPSCN CAP010794V1 ADE1CN4003NPSCN CAP012704V1
